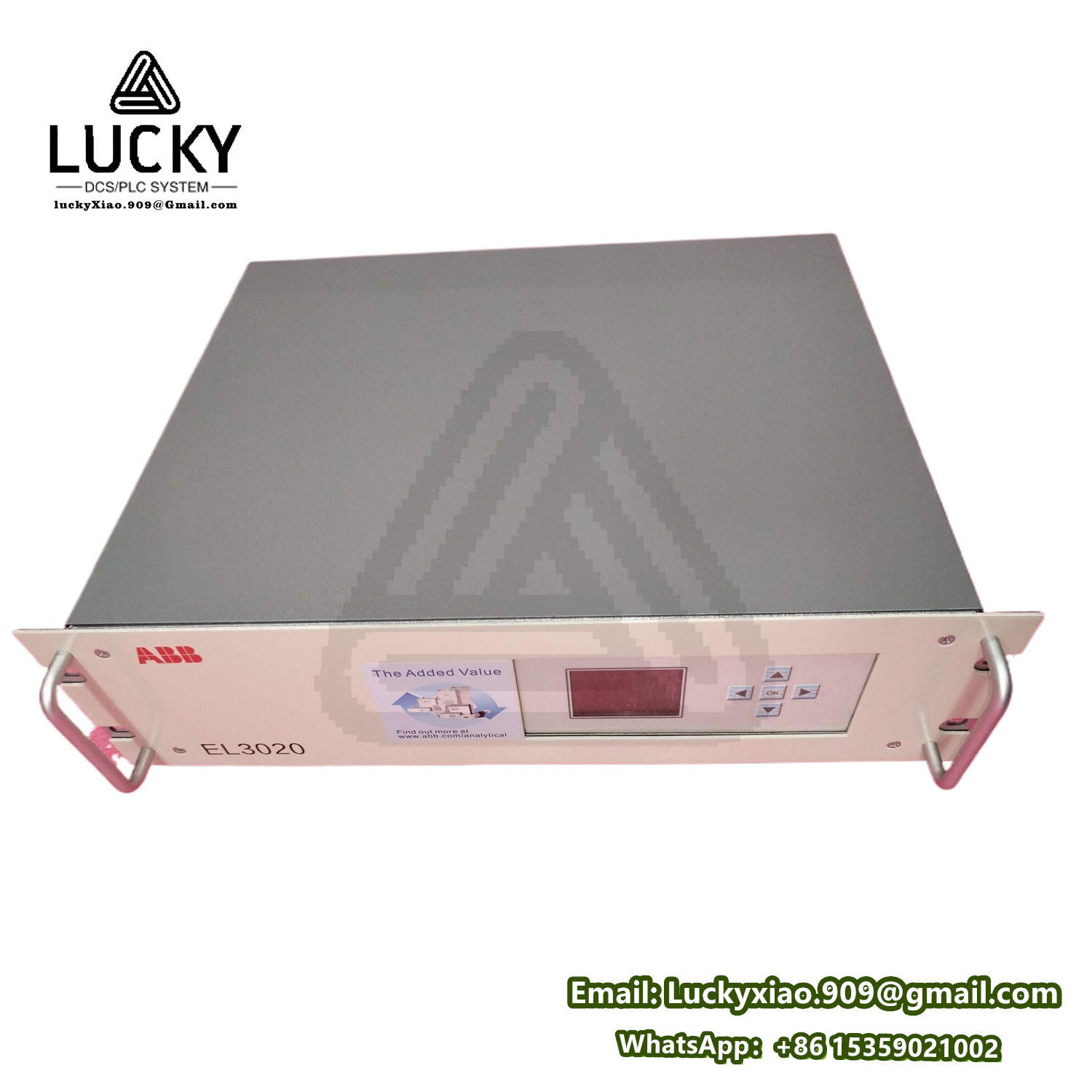

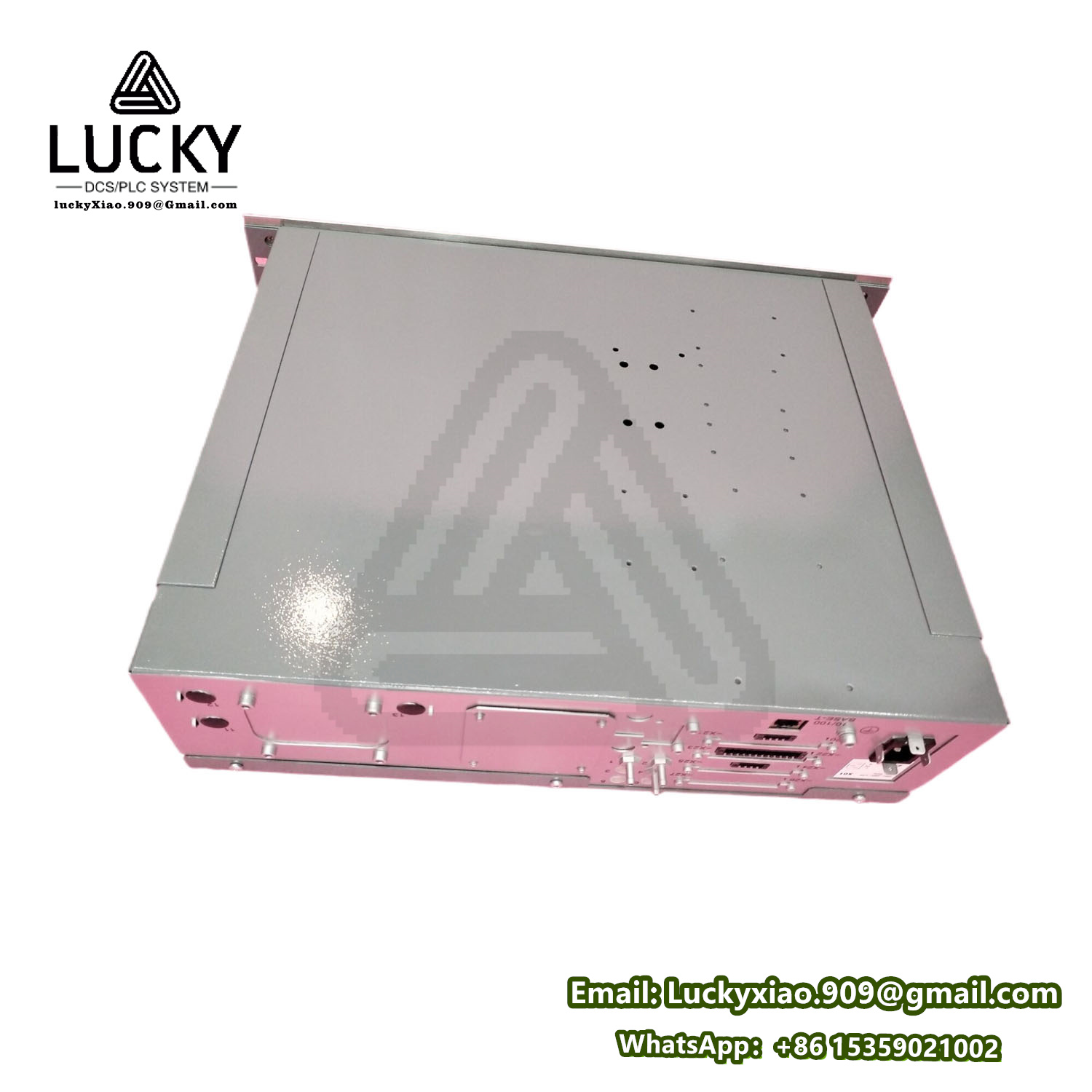

EL3020 ABB 高精度模拟量输入模块

ABB EL3020 是ABB AC 800M系列 中的一款高精度模拟量输入模块，专为工业自动化与进程控制系统规划，适用于需要安稳、可靠信号搜集的杂乱场景（如化工、电力、冶金等）。以下是其技术参数、功用特性及运用的具体介绍：

一、技术参数

1. 通道配备

   • 通道数量：16路差分输入（或8路单端输入），支撑灵敏配备。
   • 信号类型：
     • 电压输入：±10V、0-10V、1-5V。
     • 电流输入：0-20mA、4-20mA（带断线检测）。
   • 分辨率：16位（0.0015%满量程），保证高精度信号转化。

2. 电气特性

   • 输入阻抗：≥1MΩ（电压输入），≤250Ω（电流输入）。
   • 采样速率：每通道10ms（全通道扫描周期≤160ms）。
   • 隔离等级：通道间隔离≥500V AC，通道与系统间隔离≥1500V AC。
   • 共模按捺比（CMRR）：≥120dB（50/60Hz），抗烦扰能力强。

3. 通讯与接口

   • 总线协议：支撑PROFIBUS DP、Modbus RTU或以太网（需合作控制器）。
   • 背板联接：通过S800 I/O总线与AC 800M控制器通讯，传输速率1.5Mbps。
   • 确诊接口：支撑LED情况指示及HART协议（部分版别可选）。

4. 环境适应性

   • 工作温度：-25°C至+70°C（无凝露）。
   • 防护等级：IP20（模块本体），需设备于控制柜内。
   • 抗振动/冲击：符合IEC 60068-2-6（振动5-150Hz）、IEC 60068-2-27（冲击15g/11ms）。

5. 认证规范

   • 符合IEC 61131-2（可编程控制器）、CE、UL、ATEX（防爆认证可选）。

二、核心功用

1. 高精度信号搜集

   • 线性化处理：内置温度补偿算法，减少环境漂移对精度的影响。
   • 滤波功用：可配备低通滤波器（10Hz/50Hz/60Hz），按捺高频噪声。
   • 量程自适应：自动匹配传感器输出规模（如4-20mA对应0-100%工程值）。

2. 确诊与保护

   • 断线检测：电流输入形式下可识别传感器断线缺点（如电流<3.6mA）。
   • 超限报警：实时监测信号超限（如电压>10.5V），触发系统报警或安全联锁。
   • 模块自检：上电时自动检测硬件情况（ADC、存储器等），反常时反馈错误代码。

3. 灵敏配备

   • 通道分组：支撑多组独立配备（如4路温度+12路压力信号）。
   • HART集成（可选）：通过HART协议读取智能变送器参数（如仪表类型、校准数据）。
   • 热插拔支撑：模块可在不断电情况下替换，减少系统停机时刻。

4. 系统集成

   • 与AC 800M控制器协同：通过CBM（Combi Module）接口完成无缝数据交互。
   • 工程软件支撑：通过ABB Control Builder M 或 800xA 途径配备参数及逻辑。

5. 用户友好性

   • LED情况指示：
     • 绿色：运转正常。
     • 赤色：通道缺点或通讯间断。
     • 黄色：模块处于配备形式。
   • 标签化编程：支撑变量名绑定通道，简化工程开发。

三、典型运用场景

• 进程控制：化工反应釜温度、压力监测；炼油厂流量计信号搜集。
• 能源管理：发电厂母线电压、电流监控；配电系统能耗分析。
• 设备保护：泵/风机轴承振动信号搜集，触发预保护报警。
• 环境监测：污水处理厂pH值、溶解氧等传感器信号处理。

四、注意事项

1. 设备与接线

   • 运用屏蔽双绞线联接传感器，屏蔽层单端接地（接近模块侧）。
   • 避免信号线与动力电缆平行走线，间隔≥30cm以下降烦扰。

2. 配备建议

   • 在Control Builder M中启用通道开路检测功用，提高系统可靠性。
   • 对高精度需求场景（如称重传感器），建议启用软件滤波并守时校准。

3. 保护与晋级

   • 守时查看端子排紧固性（尤其在振动环境中）。
   • 通过FTP服务更新固件，修正潜在缺陷或新增功用。

4. 兼容性

   • 与ABB S800 I/O系列其他模块（如DI/DO、AO模块）共用同一机架。
   • 支撑第三方PLC通过Modbus网关直接访问数据（需配备映射表）。
