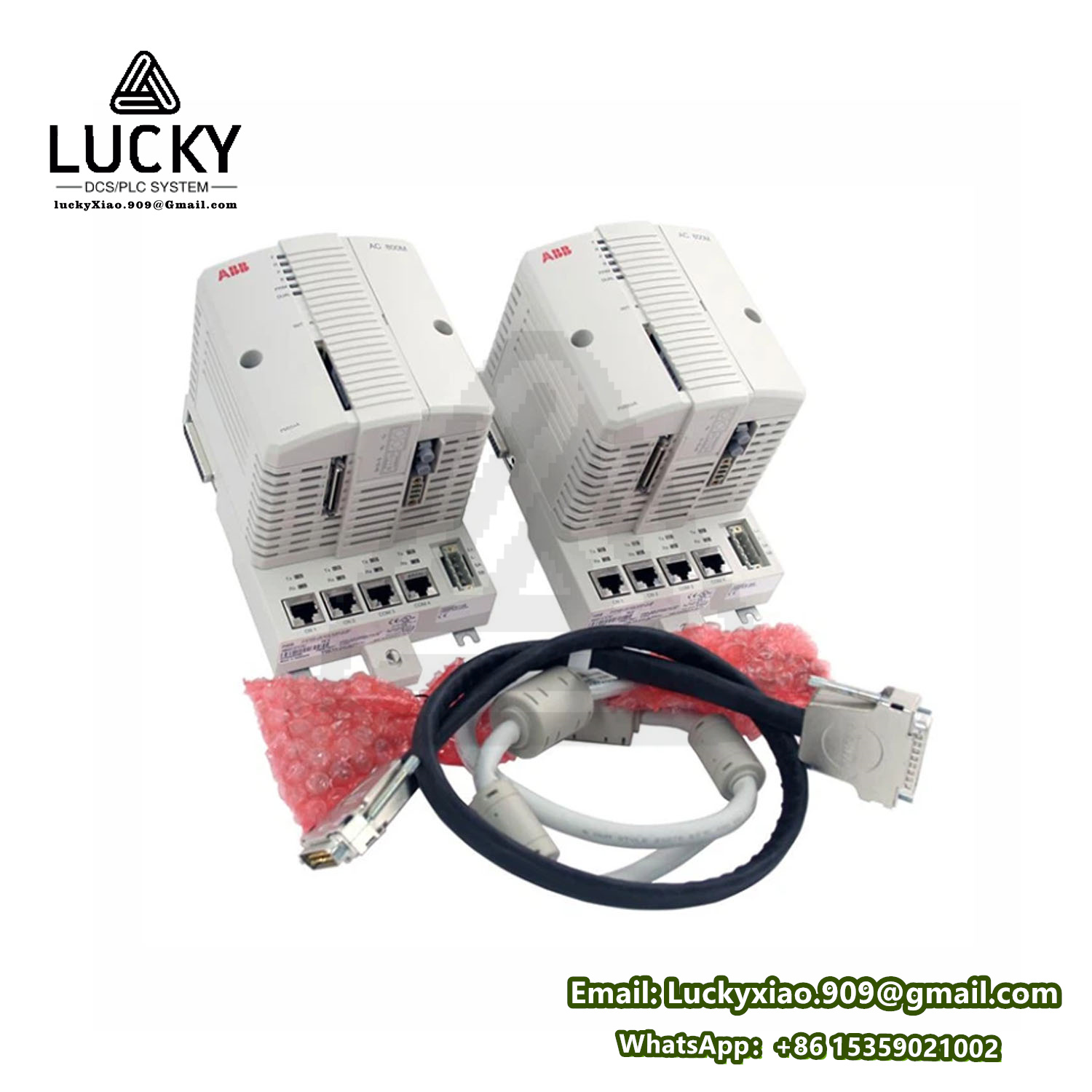

PM864AK02 3BSE018164R1 ABB 可编程操控器

ABB PM864AK02（型号 3BSE018164R1）是ABB AC 800M系列中的一款高功用可编程操控器（PLC），专为凌乱工业自动化与进程操控体系规划，适用于石油化工、电力、冶金等对操控精度与牢靠性要求极高的场景。以下是其技术参数、功用特性及运用的具体介绍：

硬件装备
- 处理器：
  - 多核架构（PowerPC + FPGA），主频1.2GHz，支撑结实时使命处理。
  - 浮点运算才能：10万条指令/秒（典型逻辑运算）。
- 内存：
  - 2GB DDR3 RAM（程序运转内存）。
  - 4GB Flash存储（程序与数据存储）。
- 扩展才能：支撑最多64个本地/远程I/O模块（经过S800 I/O总线或以太网）。
通讯接口
- 规范接口：
  - 2×千兆以太网（TCP/IP、UDP、OPC UA、Modbus TCP）。
  - 2×RS-485（Modbus RTU、PROFIBUS DP从站）。
- 可选扩展：
  - PROFINET、EtherNet/IP、IEC 61850（需装备通讯模块）。
- 背板总线：S800 I/O总线（传输速率1.5Mbps）。
电气特性
- 电源输入：24V DC（±20%），功耗≤15W（典型负载）。
- 阻隔等级：通讯端口与内部电路阻隔1500V AC。
环境适应性
- 作业温度：-25°C至+70°C（无凝露）。
- 防护等级：IP20（模块本体），需设备于操控柜内（合作机柜可达IP54）。
- 抗振动/冲击：符合IEC 60068-2-6（振动5-150Hz，3g）、IEC 60068-2-27（冲击15g/11ms）。
认证规范
- IEC 61131-2（可编程操控器）、CE、UL、ATEX（防爆认证可选）、DNV（海事运用）。

实时操控与逻辑处理
- 多使命处理：支撑周期性使命（1ms分辨率）和作业触发使命（中断照应时刻≤50μs）。
- 凌乱算法：内置PID、FFT、含糊操控等算法库，支撑用户自定义功用块（CFC/SFC编程）。
通讯与体系集成
- 协议兼容性：
  - 工业协议：PROFIBUS、PROFINET、Modbus、OPC UA。
  - 电力协议：IEC 60870-5-104、DNP3.0、IEC 61850（变电站自动化）。
- 冗余网络：支撑PRP/HSR网络冗余（切换时刻≤0ms）。
安全与牢靠性
- 硬件冗余：可装备为1+1热备体系（切换时刻≤100ms）。
- 安全功用：
  - 经过TÜV认证支撑SIL2（IEC 61508），内置硬件看门狗和ECC内存纠错。
  - 安全数据记载：存储100万条带时刻戳的操作作业（满意审计需求）。
数据管理与确诊
- 实时数据收集：支撑10,000个标签变量监控（采样周期可调）。
- 缺点确诊：
  - 模块级自检（CPU、内存、通讯端口）。
  - I/O通道情况监测（断线、短路、超限报警）。
- 黑匣子功用：记载体系缺点前10秒的要害数据（用于往后分析）。
用户友好性
- 工程软件：经过ABB Control Builder M 或 800xA 途径进行组态编程与调试。
- 本地界面：
  - 8个LED情况指示灯（电源、运转、通讯、缺点等）。
  - MicroSD卡插槽（用于程序备份与固件晋级）。

设备与装备
- 运用屏蔽双绞线衔接通讯端口，避免与动力电缆平行走线（间隔≥30cm）。
- 在Control Builder M中启用内存保护功用，避免程序跑飞。
保护与晋级
- 守时备份程序至MicroSD卡（主张每月一次）。
- 经过ABB Service Suite 软件更新固件，批改缝隙或提高功用。
冗余体系规划
- 冗余模块需运用相同硬件版别，并经过专用同步电缆衔接。
- 切换检验主张每季度履行一次，确保冗余功用正常。
兼容性验证
- 与ABB S800 I/O系列模块（如AI/AO、DI/DO）无缝兼容。
- 第三方设备需经过协议一致性检验（如PROFINET设备需经过GSDML文件导入）。
