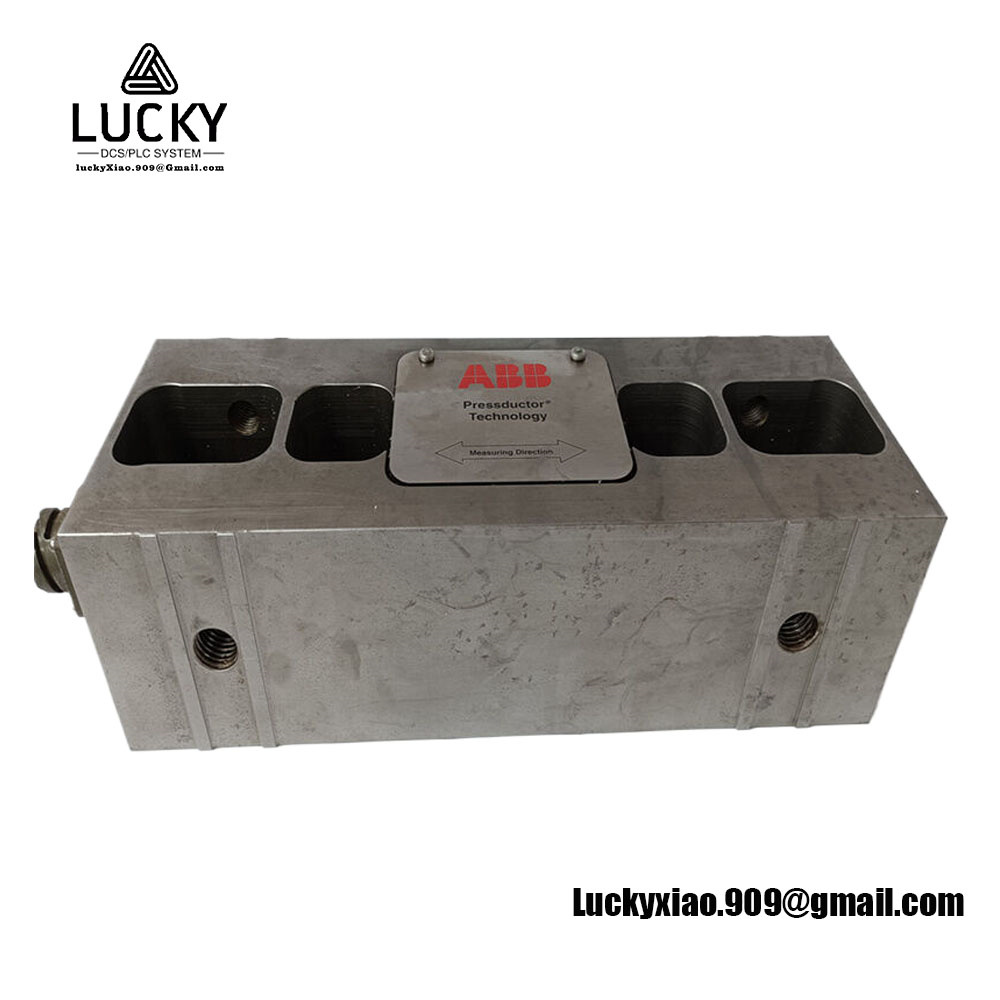

传感器 PFTL101BE 2.0KN 3BSE004214R1 ABB

ABB PFTL101BE 2.0KN（类型 3BSE004214R1）是ABB Force Measurement系列中的一款高精度力传感器，专为工业主动化、进程控制及安全监测场景设计，适用于需求精准丈量拉力或压力的凌乱环境（如钢铁、造纸、起重机械等）。以下是其技术参数、功用特性及运用的具体介绍：

一、技术参数

1. 机械特性

   • 量程：2.0 kN（千牛），可定制其他量程（如1.0 kN至20 kN）。
   • 过载才干：150%量程（短期耐受），保证意外超载下的安全性。
   • 材质：
     • 弹性体：不锈钢（17-4PH），耐腐蚀性强。
     • 防护外壳：IP67等级铝制壳体，防尘防水。

2. 电气特性

   • 输出信号：
     • 模拟量：4-20mA（2线制）或0-10V（3线制）。
     • 数字量：RS-485（Modbus RTU协议，可选）。
   • 供电电压：10-30V DC（4-20mA输出时），功耗≤1.5W。
   • 精度：±0.3%满量程（包含非线性、迟滞和重复性过失）。

3. 环境适应性

   • 工作温度：-40°C至+85°C（宽温版别）。
   • 抗振动：5-2000Hz，加速度≤20g（符合IEC 60068-2-6）。
   • 抗冲击：100g，继续11ms（符合IEC 60068-2-27）。

4. 安全认证

   • CE（EMC Directive 2014/30/EU）、RoHS（环保指令）。
   • ATEX/IECEx认证（可选）：适用于爆炸性环境（Zone 2/22）。

二、核心功用

1. 高精度力丈量

   • 应变片技术：选用全桥式应变片，实时检测弹性体形变，转换为线性电信号。
   • 温度补偿：内置温度传感器，主动修改环境温度对丈量的影响。

2. 活络信号输出

   • 模拟输出：直接接入PLC或DCS体系，兼容标准工业信号接口。
   • 数字通信（可选）：通过Modbus RTU协议上传数据至SCADA体系，支撑长途配备与确诊。

3. 确诊与保护

   • 断线检测：监测传感器回路完整性，输出缺陷报警信号（如电流<3.6mA）。
   • 过载报警：逾越设定阈值时触发报警，避免设备损坏。

4. 设备方便性

   • 多种设备方法：支撑螺纹衔接（如M12×1.5）、法兰设备或定制接口。
   • 自对准设计：削减设备偏心导致的丈量过失。

三、典型运用场景

• 钢铁行业：轧机辊缝压力监测、带钢张力控制。
• 造纸机械：卷纸机卷绕张力闭环调理。
• 起重设备：吊钩负载安全监测、防超载保护体系。
• 进程控制：反应釜机械密封压力监测、管道支撑力检测。
• 查验台架：资料力学性能查验、疲惫试验机负载记载。

四、注意事项

1. 设备与校准

   • 避免侧向力或扭矩施加，保证受力方向与传感器轴线一起。
   • 初度运用前需进行零点校准（空载情况）和满量程标定（标准砝码或测力机）。

2. 环境防护

   • 在湿润或腐蚀性环境中，主张涂改防护油脂（如硅脂）保护接线端子。
   • ATEX版别需严厉遵照防爆区域设备标准（如接地电阻≤1Ω）。

3. 保护主张

   • 守时查看机械衔接件是否松动（主张每6个月一次）。
   • 清洁传感器表面油污或积尘，避免影响散热与丈量精度。

4. 兼容性验证

   • 与ABB AC 800M系列控制器通过AI模块（如AI810）无缝集成。
   • 第三方体系需匹配信号类型（如4-20mA需250Ω负载电阻）。

五、总结

PFTL101BE 2.0KN凭借其高精度、宽温适应性及抗恶劣环境才干，成为工业力丈量领域的可靠选择。其活络的设备方法和信号输出配备，使其适用于从重工业到精细查验的多样化场景。
