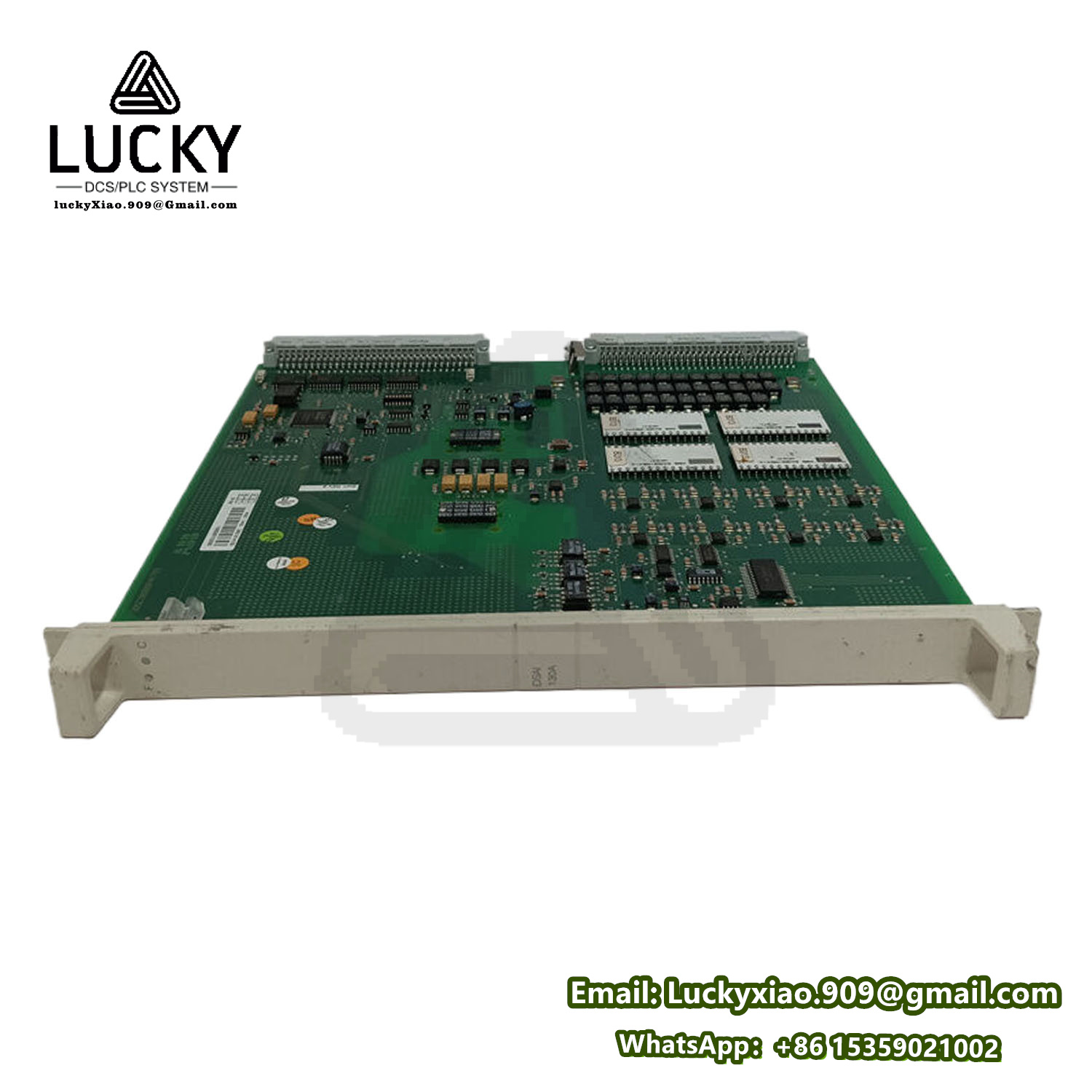

ABB 数字输入模块 DSAI130A 3BSE018292R1

一、产品概述与运用体系

ABB DSAI130A 3BSE018292R1 是ABB工业自动化产品线中的 数字输入模块，归于 AC 800M 系列 操控器家族的中心组件，专为 分布式操控体系（DCS） 和 工业过程自动化 规划。该模块首要用于实时收集工业现场的 数字信号（开关量/状况信号），广泛运用于电力、石油化工、冶金、水处理等职业的 要害操控体系中，例如：

• 电力体系：发电机组状况监测、断路器分合闸信号收集。
• 流程工业：阀门开闭状况反应、泵机作业/缺点信号传输。
• 安全联锁体系：急切停机（ESD）信号触发与逻辑操控。

二、技术参数

1. 硬件规范

   • 通道数量：16路数字输入通道，支撑独立装备。
   • 输入类型：干接点（无源触点）或湿接点（24V DC有源信号）。
   • 电压规模：0-30V DC，兼容工业规范电平信号。
   • 阻隔保护：通道间电气阻隔（500V AC），抗电磁干扰（IEC 61000-4规范）。
   • 响应时刻：≤1ms（高速收集，适用于实时操控场景）。
   • 功耗：典型值2.5W（24V DC供电）。

2. 通讯与接口

   • 总线协议：支撑Profibus DP、Modbus RTU/TCP等工业通讯协议。
   • 背板联接：通过 S800 I/O总线 与AC 800M操控器无缝集成。
   • LED指示灯：每通道状况指示（正常/缺点）、模块电源/通讯状况。

3. 环境习气性

   • 作业温度：-25°C 至 +70°C（宽温规划，习气恶劣工业环境）。
   • 防护等级：IP20（需设备在操控柜内）。
   • 认证规范：CE、UL、IEC 61131-2（工业自动化设备安全规范）。

三、运用功用

1. 中心功用

   • 信号收集：实时读取现场设备的开关状况（如继电器触点、限位开关、按钮信号）。
   • 状况诊断：内置通道缺点检测（短路、断路报警），支撑模块级自检。
   • 冗余装备：可协作冗余操控器结束高可用性（Hot Standby模式）。

2. 高档特性

   • 滤波功用：可编程信号滤波时刻（0.1ms至100ms），抑制噪声干扰。
   • 作业记载：支撑时刻戳存储，用于缺点追溯与作业剖析。
   • 热插拔：模块支撑带电插拔（需体系装备容许），便于保护晋级。

3. 集成运用

   • 逻辑操控：与AC 800M操控器协作，结束联锁逻辑、安全保护功用。
   • 数据上传：通过OPC UA或ABB 800xA体系，将信号集成至SCADA/HMI界面。

四、体系集成与软件支撑

1. 配套操控器

   • AC 800M系列：与PM851、PM861等操控器协同作业，构成完整操控站。
   • 冗余架构：支撑双操控器冗余，确保体系高可靠性。

2. 工程软件

   • Control Builder M：用于硬件组态、通道参数装备及逻辑编程。
   • 800xA体系：集成模块数据至全厂自动化平台，结束会集监控与数据剖析。

3. 通讯网络

   • 工业以太网：通过CI854接口模块接入工厂骨干网（支撑TCP/IP、EtherNet/IP）。
   • 现场总线：通过Profibus DP/PA或FF H1联接现场设备。

五、其他要害信息

• 设备方法：DIN导轨设备，模块化扩展规划。
• 保护支撑：供应模块状况日志，支撑Predictive Maintenance（猜测性保护）。
• 兼容性：可与其他S800 I/O模块（如模拟量输入/输出、通讯模块）混合运用。
• 售后服务：ABB全球技术支撑，供应备件替换、固件晋级及定制化解决方案。

典型运用场景

• 电力变电站：断路器分合闸信号收集，协作保护设备结束快速缺点阻隔。
• 化工厂安全体系：急切泄压阀状况监测，触发联锁停机逻辑。
• 钢铁出产线：轧机设备作业状况反应，实时操控出产节奏。
