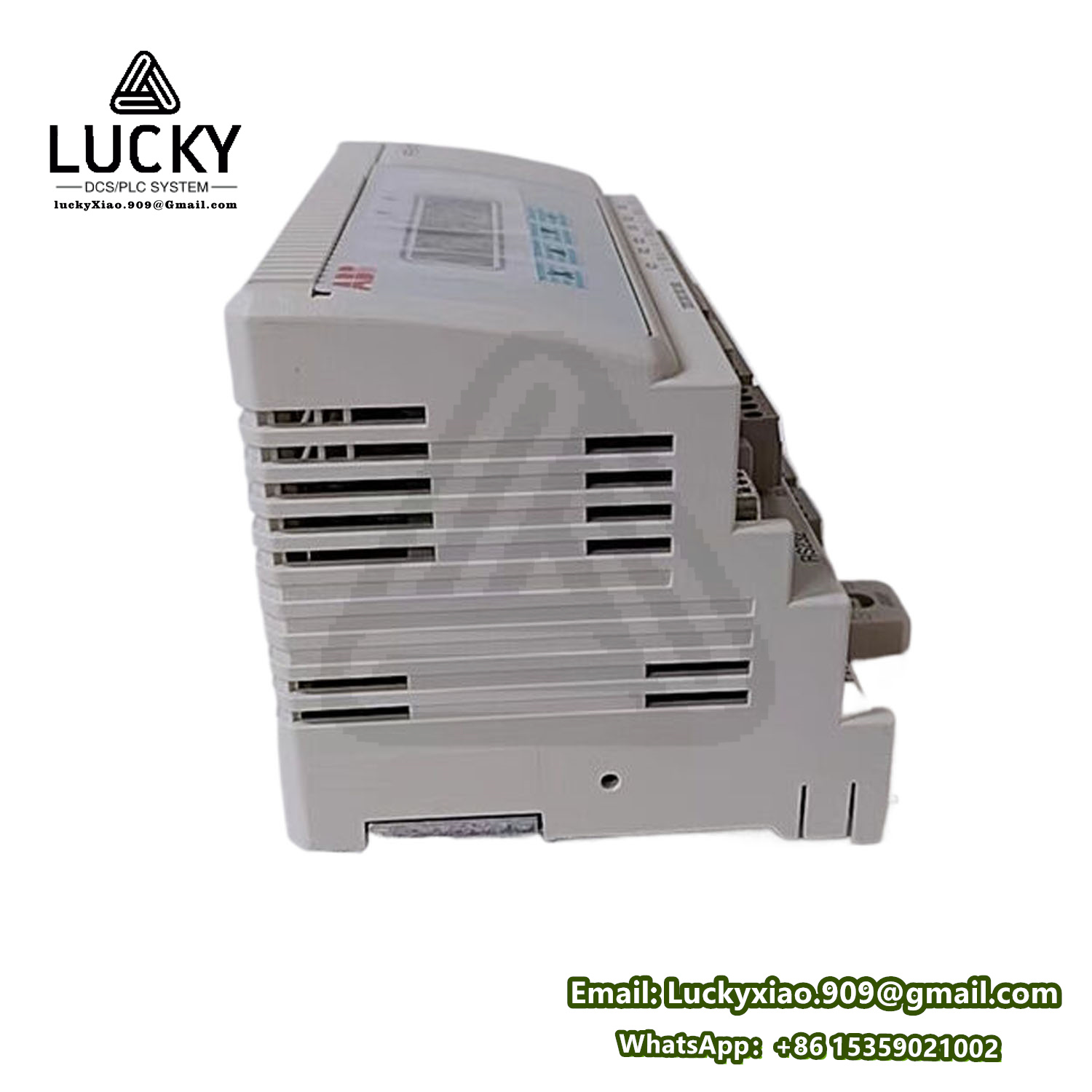

Profibus DP接口模块 PFEA113-20 3BSE050092R20 ABB

ABB PFEA113-20（型号：3BSE050092R20）是一款专为工业自动化系统规划的Profibus DP接口模块，归于ABB AC 800M 控制器系列的重要组成部分。该模块主要用于完成控制器与现场Profibus DP设备的高速通讯，广泛使用于电力、化工、冶金等工作的分布式控制系统中。以下是其技术参数和产品功能的具体介绍：

一、技术参数

1. 通讯特性

   • 通讯协议：支撑 Profibus DP（Decentralized Periphery）协议，契合EN 50170标准，适用于主站（Master）或从站（Slave）形式。
   • 通讯速率：自习气波特率，最高可达 12 Mbps，满足实时性要求高的工业场景。
   • 节点容量：支撑最多 125个从站设备 接入，每个从站最多 244字节输入/输出数据。
   • 接口类型：集成 RS-485 物理接口，采用9针D-Sub衔接器，支撑屏蔽双绞线衔接。

2. 电气特性

   • 作业电压：24V DC（±10%），经过背板总线供电，兼容AC 800M控制器电源系统。
   • 功耗：典型功耗≤2.5W，低发热规划，合适布满装置环境。
   • 隔离维护：接口与控制器之间电气隔离（500V AC），抗浪涌和电磁搅扰能力强。

3. 环境习气性

   • 作业温度：-25°C 至 +70°C，存储温度-40°C 至 +85°C。
   • 防护等级：IP20（需装置于控制柜内），契合IEC 61131-2标准。
   • 抗振功能：5-9Hz/3.5mm振幅，9-150Hz/1g加速度，满足IEC 60068-2-6抗振要求。

4. 兼容性

   • 控制器支撑：专为ABB AC 800M系列控制器（如PM851、PM861）规划，经过背板总线无缝集成。
   • I/O扩展：可与ABB S800 I/O模块、第三方Profibus DP设备（如变频器、传感器）互联。

二、产品功能

1. 高速实时通讯

   • 确定性呼应：支撑Profibus DP的循环数据交换（Cyclic Data Exchange, CDE），确保数据传输的实时性和确定性。
   • 同步形式：可选等时同步形式（Isochronous Mode），完成多设备间的高精度时钟同步（误差≤1μs）。

2. 高可靠性规划

   • 冗余支撑：可装备冗余Profibus网络（需双模块），主从切换时间≤100ms，保障系统不间断工作。
   • 确诊功用：内置实时确诊功用，可检测总线短路、断线、从站毛病等反常，并经过LED指示灯或控制器报警输出。
     • LED状况指示：电源（PWR）、通讯（COM）、错误（ERR）、工作（RUN）状况一望而知。

3. 灵敏装备与扩展

   • 即插即用：支撑热插拔（带电替换），减少系统停机时间。
   • 组态东西：经过ABB Control Builder M 或 800xA 系统装备Profibus参数（如站地址、波特率、数据映射）。
   • GSD文件支撑：供应标准GSD（Generic Station Description）文件，快速集成第三方Profibus设备。

4. 抗搅扰能力

   • EMC兼容性：经过IEC 61000-4-2（ESD）、IEC 61000-4-4（EFT）、IEC 61000-4-5（Surge）等电磁兼容性检验，习气复杂工业环境。
   • 总线终端匹配：内置可装备终端电阻（经过DIP开关），减少信号反射，确保通讯稳定性。

5. 使用场景

   • 进程控制：化工反应釜温度/压力监控、石油管道流量调理。
   • 离散制作：生产线机器人控制、传送带同步。
   • 能源管理：智能配电柜数据收集、变频器状况监控。

三、中心优势总结

• 无缝集成：专为AC 800M控制器优化，简化系统架构和布线。
• 高实时性：12 Mbps高速通讯，满足严苛的工业实时控制需求。
• 强大确诊：快速定位总线毛病，下降维护本钱。
• 灵敏扩展：支撑多品牌设备接入，提升系统兼容性。
• 工业级耐用性：宽温规划、抗振抗搅扰，习气恶劣环境。
