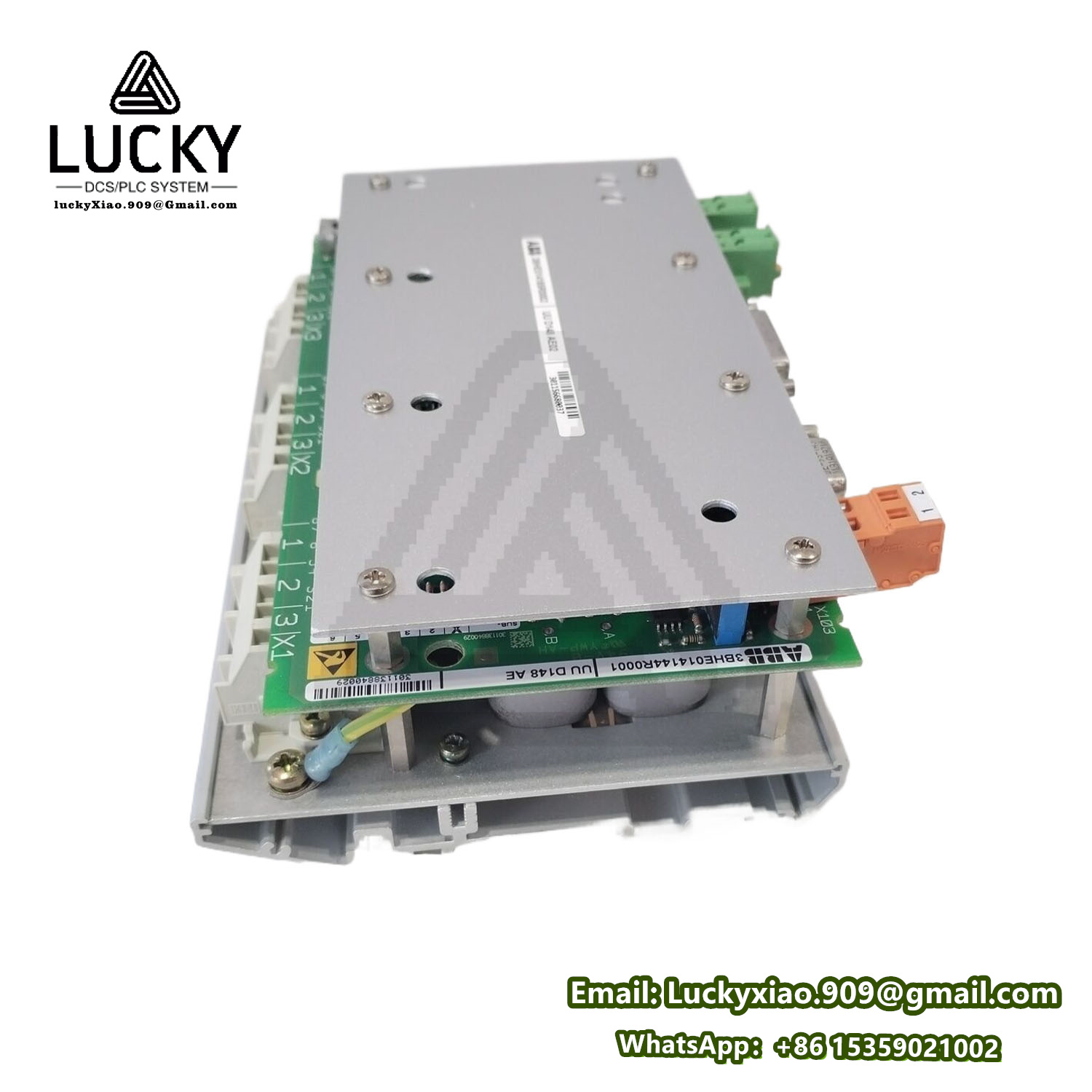

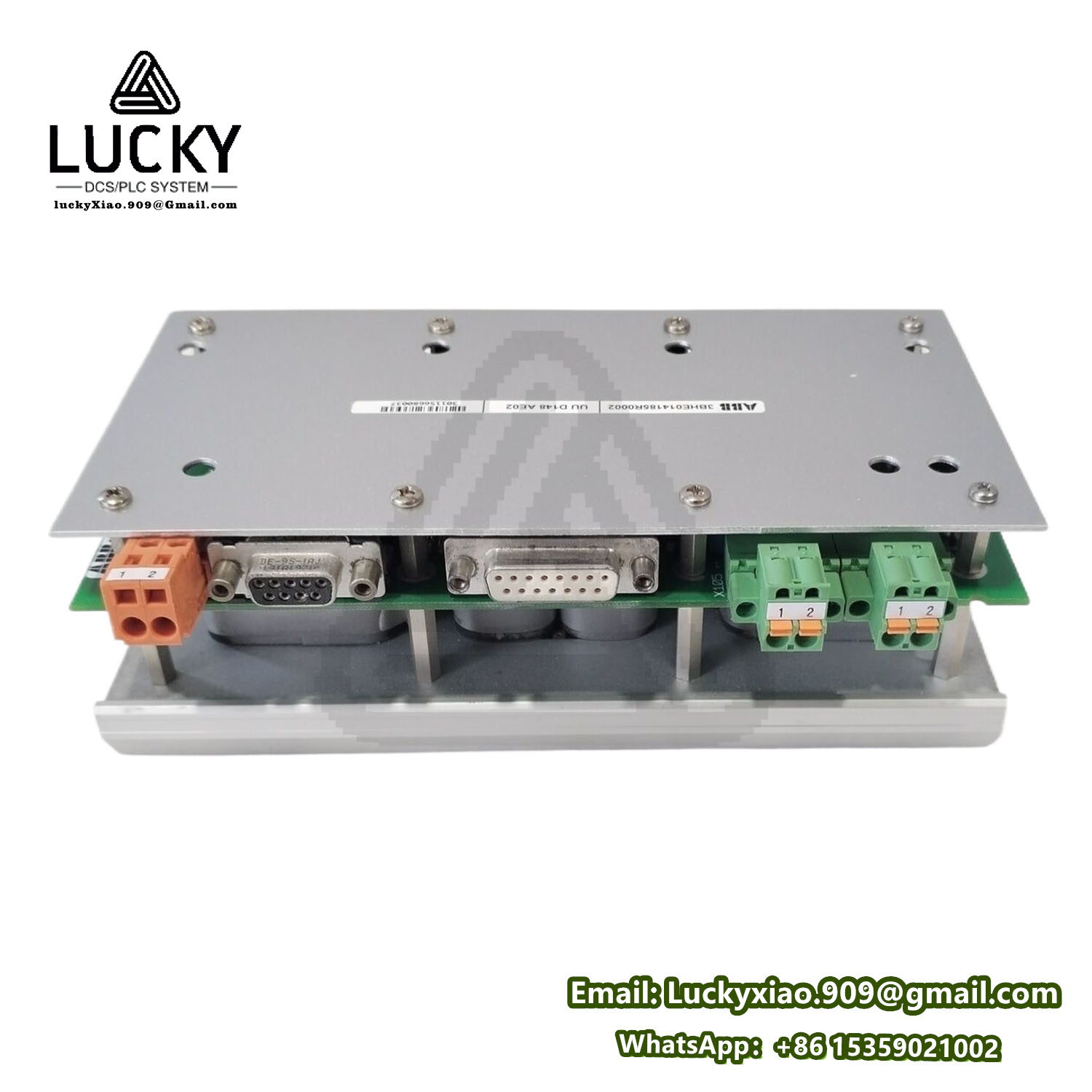

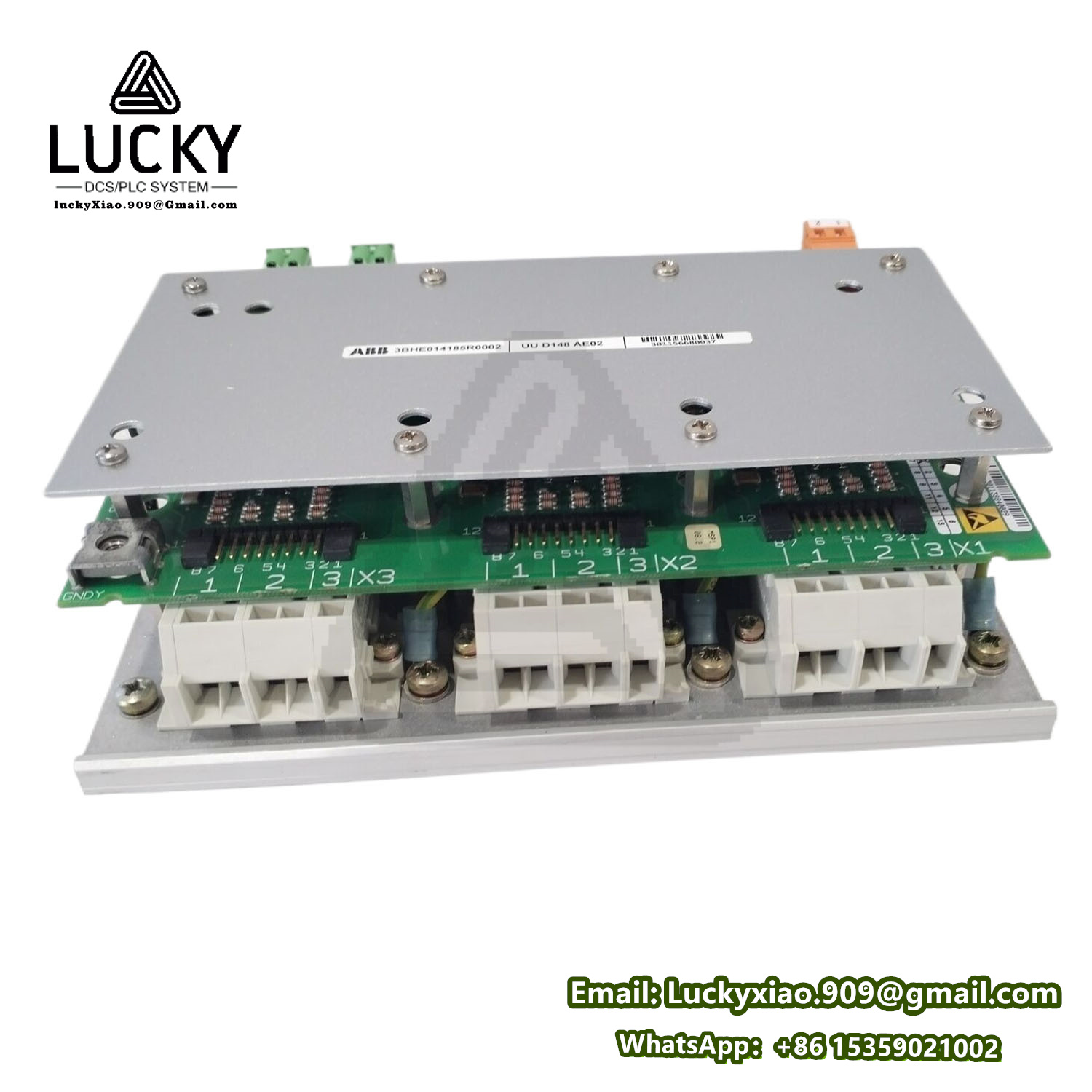

3BHE014185R0002 UUD148AE02 ABB 高性能工业控制模块

3BHE014185R0002 UUD148AE02 是ABB公司生产的一款 高性能工业控制模块，属于 AC 800M系列 的组成部分，专为复杂工业自动化和过程控制场景设计。该模块通常用于分布式控制系统（DCS），提供高可靠性、实时性和扩展性，适用于电力、石油化工、水处理等关键领域。以下是围绕其技术参数和使用功能的详细介绍：

一、技术参数

1. 核心硬件配置

   • 处理器：采用高性能多核处理器，支持实时多任务处理，适用于高速数据采集和复杂控制算法。
   • 内存容量：集成大容量 用户程序内存 和 数据存储内存（具体容量需参考手册），支持大型项目配置。
   • 冗余能力：支持 双机热备冗余配置（CPU冗余、电源冗余、通信冗余），确保系统高可用性。

2. 输入/输出（I/O）特性

   • 数字量I/O：支持高密度数字信号输入/输出模块（如24V DC/230V AC），响应时间可配置（典型值1–10ms）。
   • 模拟量I/O：提供高精度模拟信号处理（如4–20mA、0–10V、RTD/热电偶输入），分辨率达 16位，确保测量精度。
   • 扩展能力：通过 S800 I/O系列模块 灵活扩展，支持数千点I/O接入，满足大规模系统需求。

3. 通信与网络接口

   • 通信协议：支持 PROFIBUS DP/PA、Modbus RTU/TCP、EtherNet/IP、OPC UA 等工业协议，实现与PLC、HMI、SCADA系统互联。
   • 通信速率：以太网接口支持 10/100/1000 Mbps，适用于高速数据传输。
   • 冗余网络：支持 环形拓扑 或 双网冗余（如PRP/HSR），提升通信可靠性。

4. 环境适应性

   • 工作温度：-25°C 至 +70°C，适应严苛工业环境。
   • 防护等级：标准防护等级为 IP20（需安装在控制柜内），部分扩展模块可提供更高防护（如IP65）。
   • 抗干扰能力：符合 IEC 61000-4 电磁兼容标准，抗振动、冲击和电磁干扰。

5. 电源要求

   • 供电电压：24V DC（±20%容差）或冗余双电源输入，功耗低（典型值10–30W）。
   • 电源冗余：支持双电源自动切换，确保不间断运行。

6. 安全认证

   • 符合 IEC 61508（功能安全标准）和 IEC 62443（工业网络安全标准），适用于安全完整性等级（SIL）要求高的场景。

二、使用功能

1. 复杂过程控制

   • 执行 PID控制、顺序控制、批处理控制 等高级算法，适用于炼油、化工反应器、锅炉控制等连续或间歇过程。
   • 支持 模型预测控制（MPC） 和 自适应控制，优化工艺效率。

2. 数据采集与监控

   • 实时采集现场设备数据（如温度、压力、流量），并通过网络上传至上位系统（如ABB 800xA平台）。
   • 提供 历史数据存储 功能，支持故障回溯和工艺分析。

3. 冗余与高可用性

   • 通过 CPU冗余 和 通信冗余 实现无缝切换，确保关键系统（如发电厂、天然气管道）的连续运行。
   • 支持在线模块更换（热插拔），减少维护停机时间。

4. 网络与系统集成

   • 通过 OPC UA 或 MQTT 协议与IT系统（如MES、ERP）集成，实现工业4.0数据互通。
   • 与ABB Symphony Plus 或 Freelance 系统无缝兼容，构建统一控制平台。

5. 安全与诊断

   • 内置 硬件自检 和 软件诊断 功能，实时监测模块状态，提前预警潜在故障。
   • 支持 安全逻辑控制（如紧急停机ESD、安全联锁），符合SIL2/SIL3安全等级要求。

6. 编程与维护

   • 编程工具：使用 Control Builder M 或 Engineering Studio 进行图形化编程，支持 IEC 61131-3 标准语言（梯形图、功能块、结构化文本）。
   • 远程维护：通过以太网远程访问模块参数、更新固件或调试程序，降低现场维护成本。

三、典型应用场景

• 电力行业：火电厂DCS控制、风电主控系统、电网调度自动化。
• 石油化工：炼油装置控制、管道SCADA系统、安全联锁（SIS）。
• 水处理：污水处理厂自动化、泵站监控、水质分析。
• 制造业：大型生产线集成控制、高精度过程设备管理。

四、注意事项

1. 安装要求：需安装在通风良好的控制柜内，避免高温、潮湿或腐蚀性环境。
2. 兼容性：扩展模块需与AC 800M系列兼容，建议使用ABB原厂I/O模块。
3. 网络安全：启用防火墙和访问权限控制，防止未经授权的网络访问。
4. 固件更新：定期检查ABB官网更新，以修复漏洞或增强功能。
