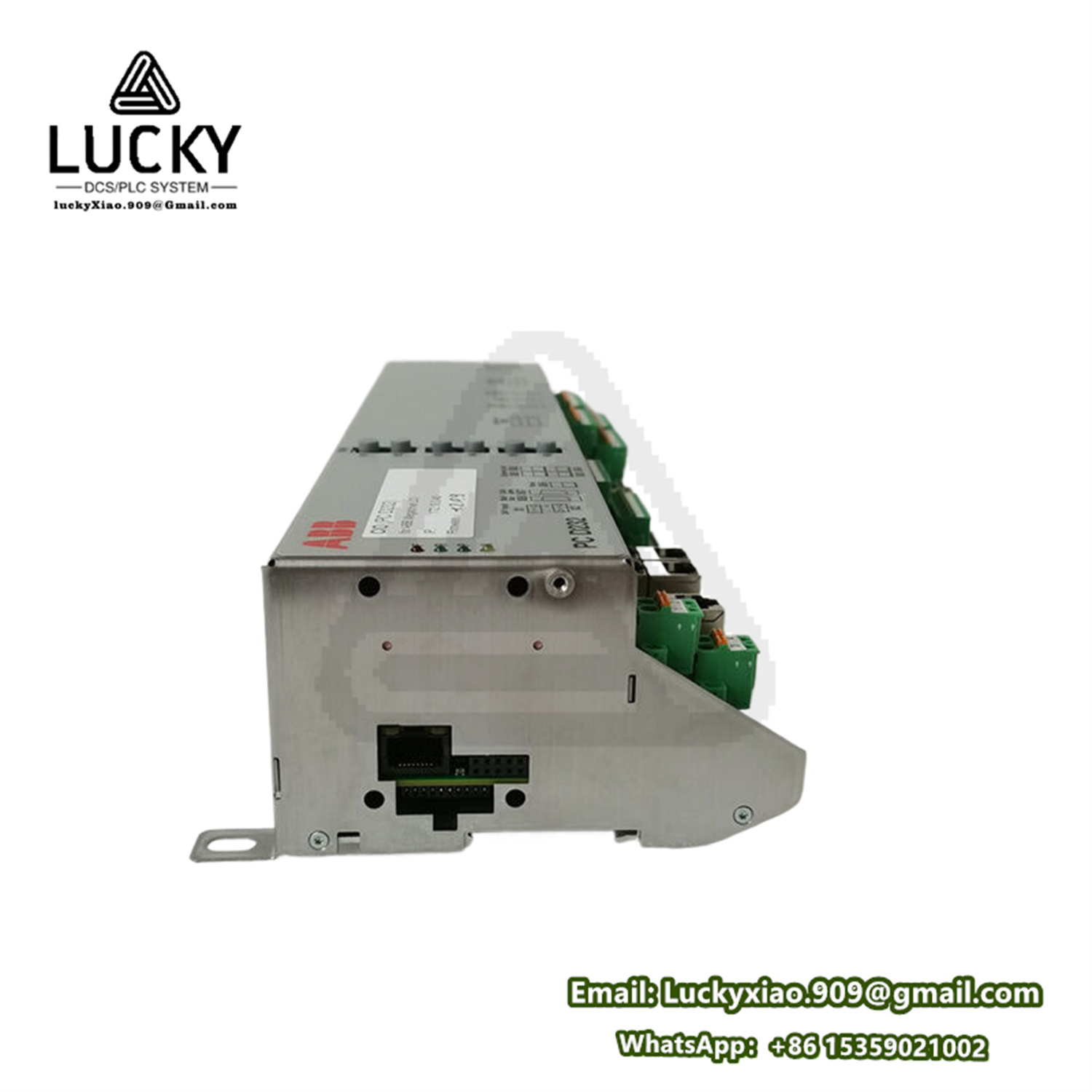

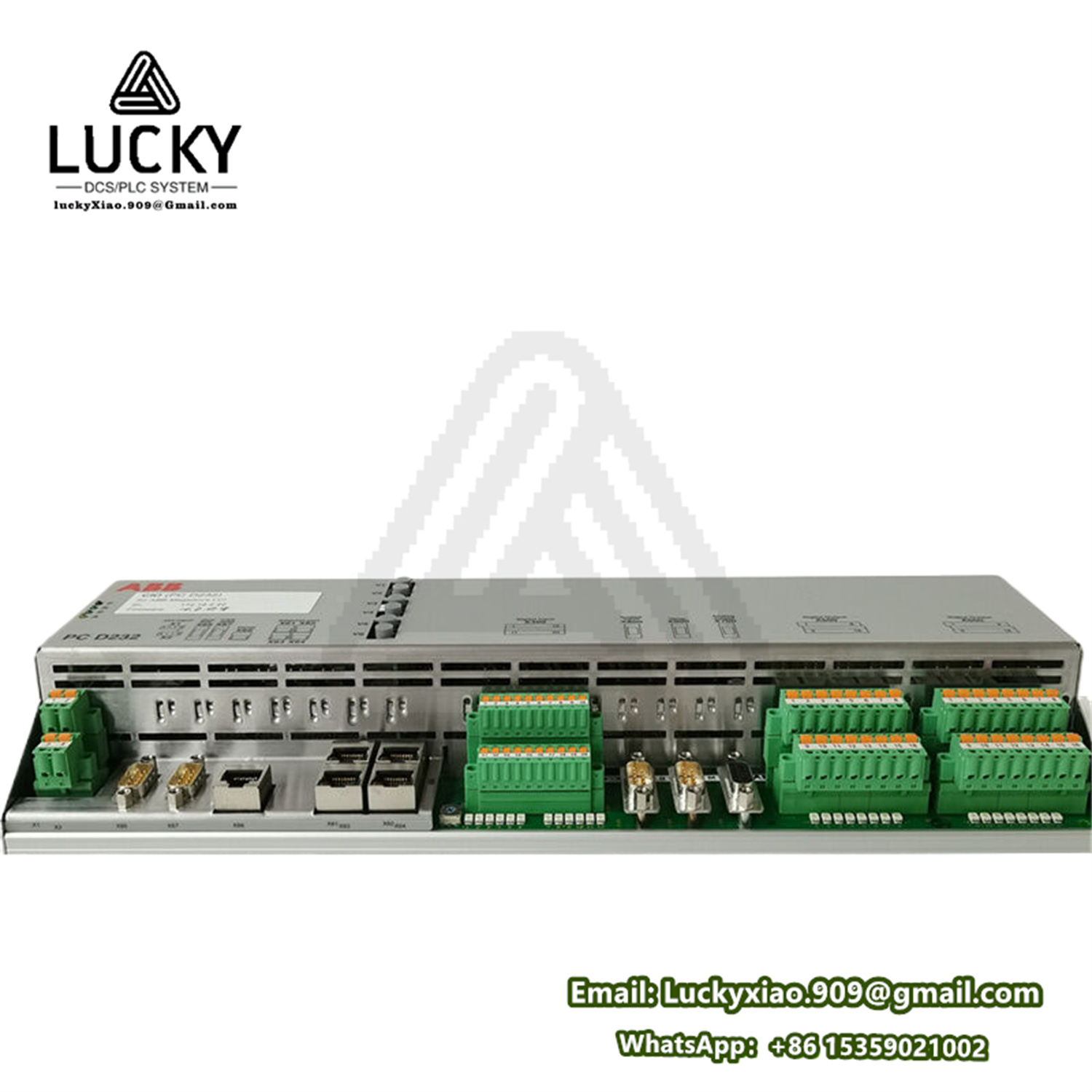

ABB PCD232A 3BHE022293R0101 保护与控制装置产品详情

产品概述

ABB PCD232A 3BHE022293R0101 是一款多功能数字式保护与控制装置，专为电力系统、工业电网及新能源领域的设备保护与自动化控制设计。该装置集高精度测量、快速故障判断与智能通信于一体，以毫秒级响应、多协议兼容和模块化扩展为核心优势，适用于变电站、分布式能源及关键电力设备的可靠保护。

核心参数与技术规格

1. 电气性能

• 额定电压：
  • 主电源：110/220V DC 或 100-240V AC（自适应输入，范围85-300V DC/AC）
  • 测量输入：
    • 电压：0-690V AC（精度±0.2%，支持三相四线制）
    • 电流：0-5A AC（精度±0.5%，CT二次侧直接接入）
• 输出能力：
  • 继电器输出：6路（触点容量5A @ 250V AC，机械寿命≥10^6次）
  • 模拟量输出：2路4-20mA（可配置为功率、频率或温度信号）

2. 保护功能

• 基础保护：
  • 过流保护（I>/I>>）：动作时间≤20ms，分级可调
  • 欠压/过压保护：阈值精度±0.5%，延时0-60s可设
  • 频率保护（47/81）：范围45-65Hz，精度±0.01Hz
• 高级保护：
  • 差动保护（87）：制动特性曲线可编程，动作时间≤15ms
  • 弧光保护（AFD）：响应时间≤2ms（需配合弧光传感器）
  • 温度保护：支持PT100/PT1000输入，±1°C监测精度

3. 通信与集成

• 通信接口：
  • 2×以太网（10/100/1000Mbps，支持IEC 61850、Modbus TCP）
  • 1×RS-485（兼容Modbus RTU、DNP3.0协议）
  • 1×光纤接口（ST型，速率100Mbps，冗余环网支持）
• 协议支持：IEC 60870-5-104、PROFINET、OPC UA（需扩展模块）
• 同步精度：IEEE 1588 PTP（≤1μs时间同步，满足智能电网需求）

4. 环境适应性

• 工作温度：-40°C 至 +85°C（全功能运行，无降额）
• 防护等级：IP40（面板安装）/ IP54（带防护外壳）
• 抗干扰能力：
  • EMC：符合IEC 61000-4-4（EFT 4kV）、IEC 61000-4-5（浪涌6kV）
  • 振动/冲击：IEC 60068-2-6（5-150Hz，5g）、IEC 60068-2-27（15g，11ms）
• 湿度范围：5-95% RH（无冷凝）

5. 硬件配置

• 处理器：双核ARM Cortex-A53（主频1.2GHz，硬件浮点加速）
• 存储容量：
  • 内部存储：1GB Flash（事件记录与配置存储）
  • 扩展存储：支持SD卡（最大64GB，用于故障录波数据）
• 显示屏：5英寸彩色LCD（分辨率800×480，支持触控操作）

6. 安全认证

• 通过CE、UL 508、cULus、TÜV认证，符合IEC 60255、IEEE C37.90等国际标准。

产品优势

1. 极速响应：128点/周波高速采样，故障录波分辨率≤1ms，精准定位异常。
2. 灵活组态：内置逻辑编辑器（IEC 61131-3），支持自定义保护算法与控制策略。
3. 智能诊断：实时监测设备健康状态，提供寿命预测与维护建议（集成ABB Ability™）。
4. 冗余设计：支持双电源、双通信冗余，确保高可用性（MTBF≥200,000小时）。
