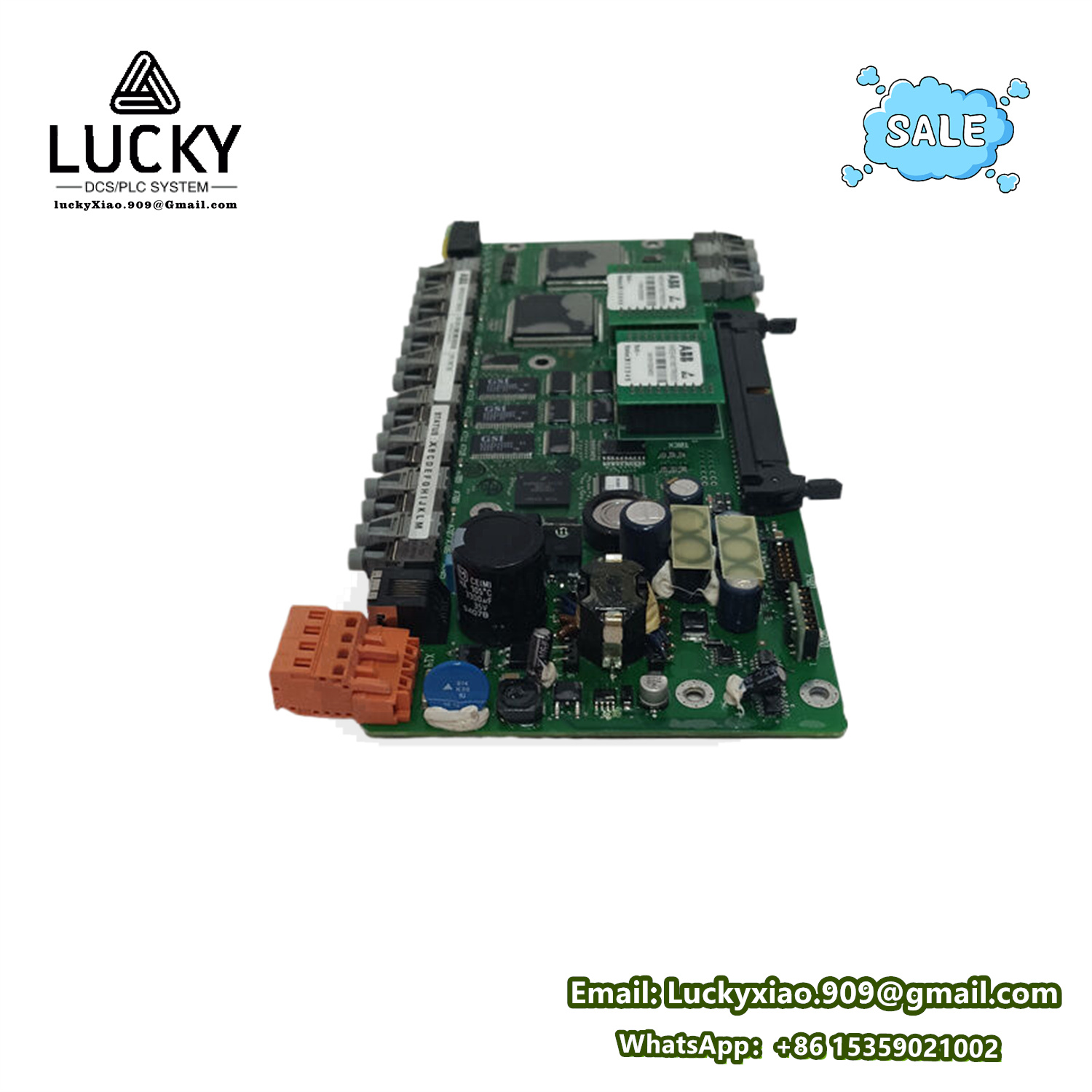

ABB PPC907BE 3BHE024577R0101 电力保护与控制单元产品详情

产品概述

ABB PPC907BE 3BHE024577R0101 是一款高端电力保护与控制系统专用处理器模块，隶属于ABB Relion® 600系列。该模块专为智能变电站、高压输配电网络及新能源并网系统设计，集成高精度测量、多层级保护算法与实时通信功能，以纳秒级响应、多协议兼容及模块化冗余为核心优势，适用于关键电力设备的全生命周期管理。

核心参数与技术规格

1. 硬件性能

• 处理器：双核Power Architecture® + FPGA协处理器（主频1.5GHz，硬件逻辑加速）
• 内存容量：
  • 运行内存：2GB DDR3（支持实时多任务处理）
  • 存储容量：4GB Flash（可扩展至64GB via SD卡，用于故障录波与历史数据）
• 计算能力：
  • 采样率：256点/周波（50/60Hz），同步精度≤±1μs（IEEE 1588 PTPv2）
  • 保护动作时间：≤2ms（差动保护）、≤5ms（过流保护）

2. 电气与通信接口

• 模拟量输入：
  • 电压通道：12路（0-690V AC，精度±0.1%，支持PT/直接接入）
  • 电流通道：16路（0-5A AC，精度±0.2%，支持CT二次侧接入）
• 数字量I/O：
  • 24路DI（24V DC/110V AC可配置，隔离电压4kV）
  • 16路DO（继电器输出，触点容量5A @ 250V AC，机械寿命10^6次）
• 通信接口：
  • 4×千兆以太网（支持IEC 61850-9-2LE、GOOSE/SV协议）
  • 2×光纤ST接口（1Gbps，冗余环网自愈时间<20ms）
  • 1×RS-485（Modbus RTU/DNP3.0协议）

3. 保护功能

• 基础保护：
  • 过流/欠压（50/27）、方向性过功率（32）、频率保护（81）
  • 动作时间精度：±0.5%设定值 + 1ms
• 高级保护：
  • 线路差动保护（87L）：制动系数0.1-1.0可调，抗CT饱和算法
  • 变压器差动保护（87T）：谐波制动（2nd/5th谐波抑制比≥30dB）
  • 弧光保护（AFD）：响应时间≤1ms（配合弧光传感器）
• 安全自动装置：
  • 自动重合闸（79）、低压减载（UVLS）、故障录波（COMTRADE格式）

4. 环境适应性

• 工作温度：-40°C 至 +85°C（无降额运行，满足C4防腐等级）
• 防护等级：IP42（标准机柜安装）/ IP65（可选密封机箱）
• 抗干扰能力：
  • EMC：符合IEC 61000-4-4（EFT 4kV）、IEC 61000-4-5（浪涌6kV）
  • 振动：IEC 60068-2-6（5-150Hz，5g）
  • 冲击：IEC 60068-2-27（50g，11ms）

5. 安全与认证

• 通过CE、UL 61850-3、IEC 60255、IEEE C37.90认证，符合NERC CIP及IEC 62443网络安全标准。

产品优势

1. 超高速保护：FPGA硬件加速逻辑，实现纳秒级故障判断与切除。
2. 多协议融合：同时支持IEC 61850、DNP3.0、Modbus TCP协议，无缝对接智能电网与SCADA系统。
3. 冗余可靠性：支持双电源、双CPU热备（切换时间<10ms），MTBF≥250,000小时。
4. 智能诊断：内置ABB Ability™健康分析模块，提供设备寿命预测与维护建议。
