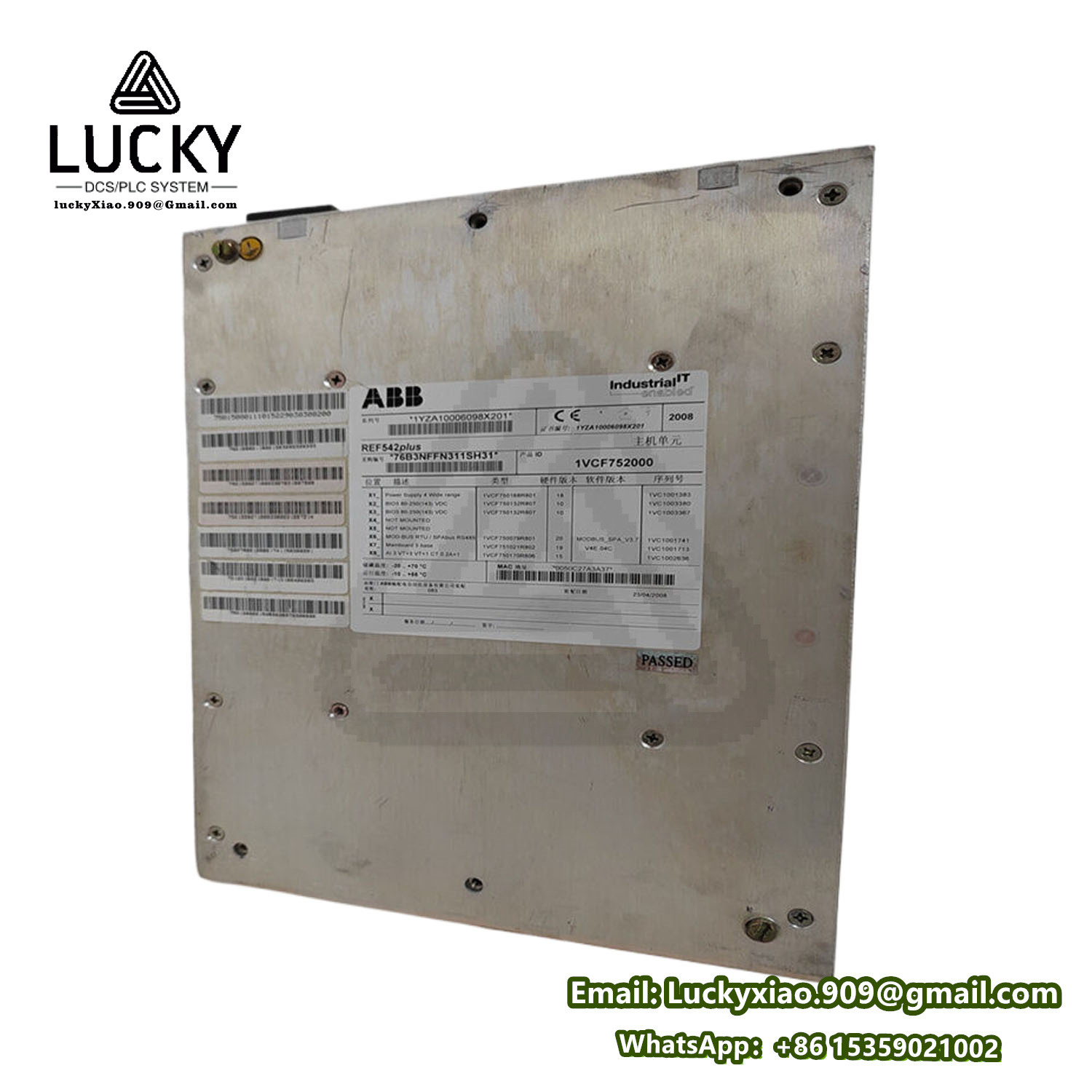

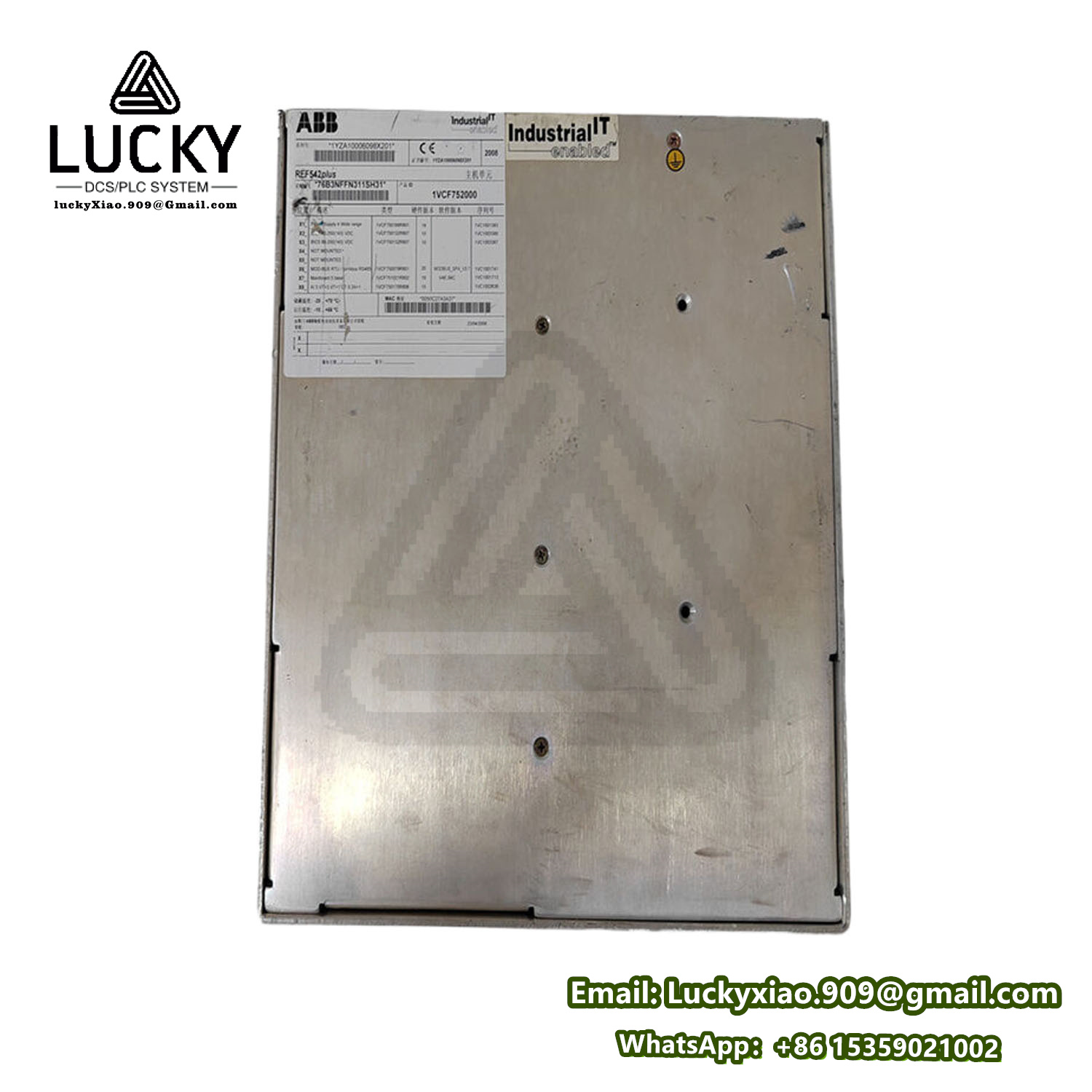

ABB REF542PLUS 1VCF752000 馈线管理终端产品详情

产品概述

ABB REF542PLUS 1VCF752000 是一款智能型馈线管理终端（Feeder Terminal Unit, FTU），专为配电网自动化、分布式能源并网及工业供电系统设计。该产品集成保护、测量、控制与通信功能于一体，以高精度监测、快速故障隔离及多协议兼容性为核心优势，适用于智能电网、微电网及关键电力节点的实时管理。

核心参数与技术规格

1. 电气性能

• 输入特性：
  • 电压测量：
    • 额定电压：100V AC（相电压）/ 173V AC（线电压）
    • 测量范围：0-300V AC（精度±0.5%，支持三相四线制）
  • 电流测量：
    • 额定电流：1A/5A AC（CT二次侧，可配置）
    • 测量范围：0-6A AC（精度±0.2%，谐波测量至31次）
• 频率测量：45-65Hz（精度±0.01Hz）
• 电源输入：
  • 主电源：24-48V DC（范围18-60V DC，支持冗余双电源）
  • 功耗：≤8W（典型负载，峰值≤15W）

2. 保护与控制功能

• 保护功能：
  • 过流保护（50/51）：动作时间≤20ms，反时限特性（IEC 60255标准）
  • 方向性过流（67）：灵敏角范围±45°，精度±2°
  • 自动重合闸（79）：支持4次重合，时间间隔0.1-60s可编程
  • 接地故障保护（50N/51N）：零序电流检测（精度±1%）
• 控制输出：
  • 继电器触点：6路（容量5A @ 250V AC，机械寿命≥10^6次）
  • 逻辑控制：支持IEC 61131-3标准编程（LD/FBD语言）

3. 通信与网络

• 通信接口：
  • 以太网：2×10/100Mbps端口（支持IEC 61850、DNP3.0协议）
  • 串行通信：1×RS-485（Modbus RTU，波特率9.6k-115.2kbps）
  • 光纤接口：1×ST型（可选，支持冗余环网，传输距离≤20km）
• 协议兼容性：IEC 60870-5-101/104、BACnet/IP、OPC UA（需扩展模块）
• 时间同步：支持SNTP与IRIG-B（精度±1ms，满足电网同步需求）

4. 环境适应性

• 工作温度：-40°C 至 +70°C（无降额运行，符合C4防腐等级）
• 防护等级：IP65（全密封设计，防尘防水，适应户外恶劣环境）
• 抗电磁干扰：
  • EFT抗扰度：4kV（IEC 61000-4-4）
  • 浪涌抗扰度：6kV（IEC 61000-4-5）
• 机械耐受性：
  • 振动：5-150Hz，5g（IEC 60068-2-6）
  • 冲击：50g，11ms（IEC 60068-2-27）

5. 硬件配置

• 处理器：双核ARM Cortex-A9（主频800MHz，硬件加密加速）
• 存储容量：
  • 内部存储：512MB Flash（事件记录与配置存储）
  • 扩展存储：支持SD卡（最大32GB，用于故障录波与历史数据）
• 显示与操作：
  • 4.3英寸彩色LCD触摸屏（分辨率480×272，支持多语言菜单）
  • LED状态指示（电源、通信、故障报警）

6. 安全与认证

• 通过CE、UL 61010-1、IEC 60255、IEEE 1613（变电站环境标准）认证，符合IEC 62443网络安全要求。
