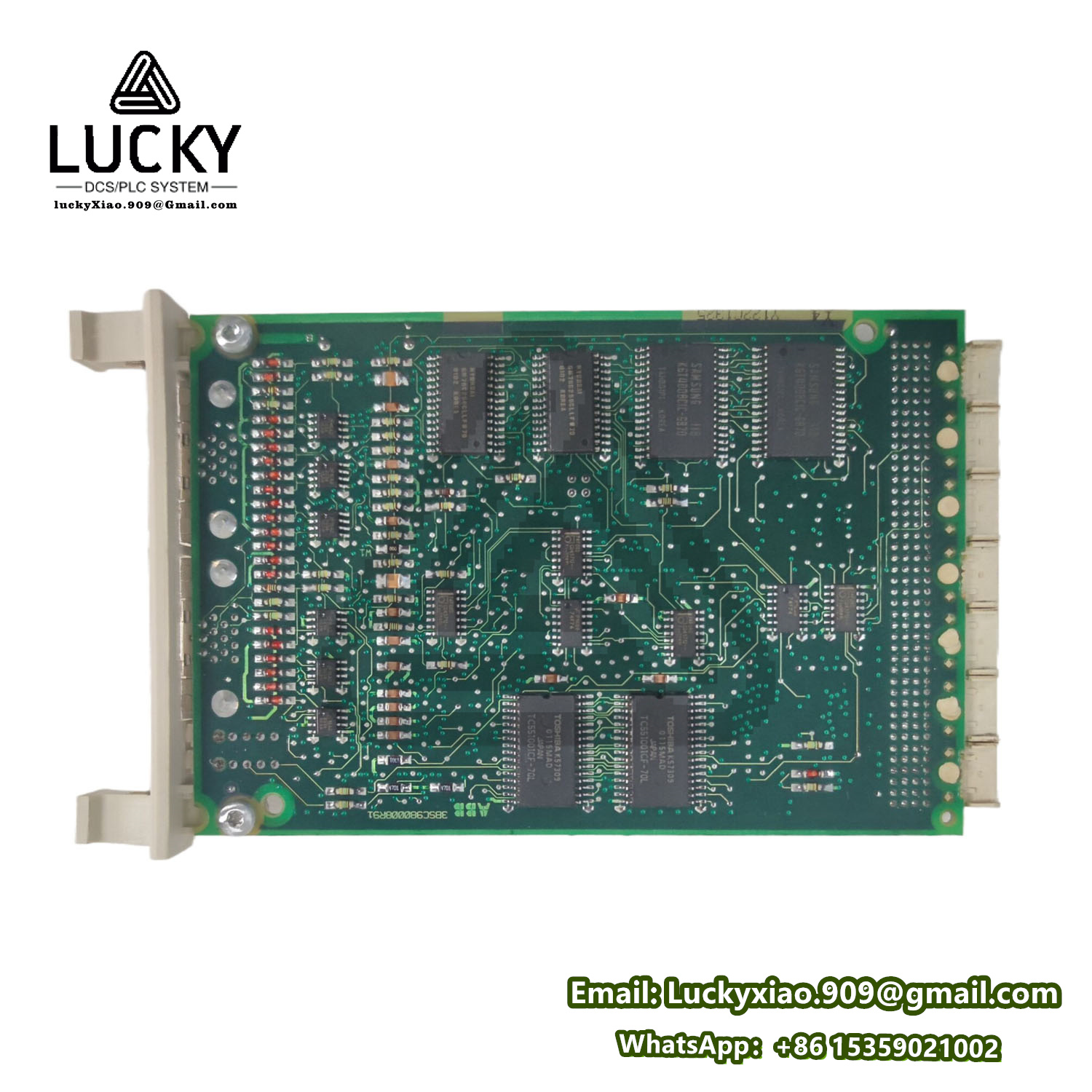

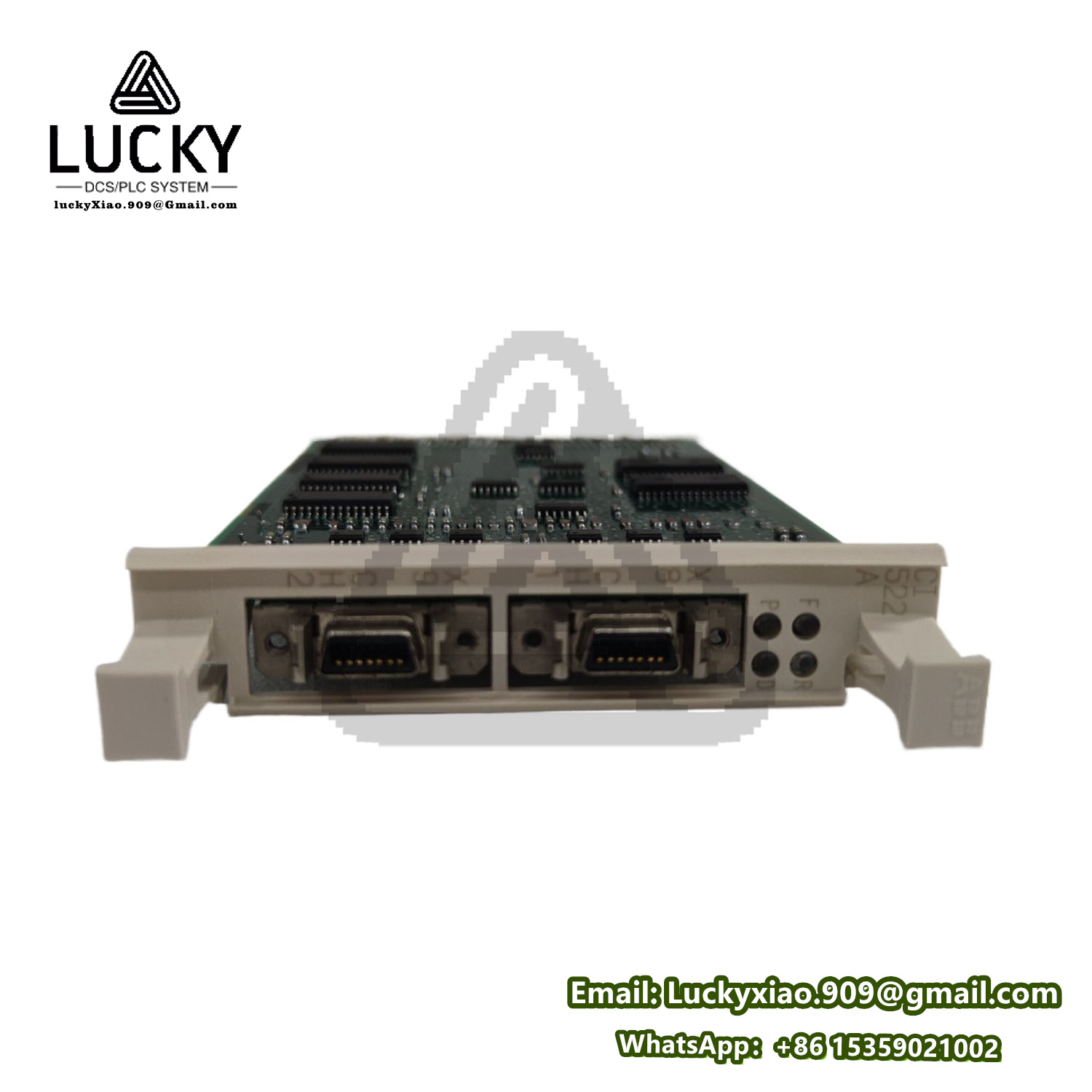

ABB CI522AK04 3BSE018451R1 通信接口模块产品详情

产品概述

ABB CI522AK04 3BSE018451R1 是一款高性能工业通信接口模块，专为ABB AC 800M系列可编程逻辑控制器（PLC）设计，用于实现控制系统与外部设备、网络的高效数据交互。该模块以多协议兼容性、高通信速率及工业级可靠性为核心优势，适用于电力、石油化工、智能制造等场景，支持复杂工业网络的实时通信与集成。

核心参数与技术规格

1. 通信性能

• 接口配置：
  • 以太网端口：2×10/100/1000 Mbps（支持冗余环网，切换时间<20ms）
  • 串行接口：1×RS-485（支持Modbus RTU、Profibus DP协议，波特率9.6k-12Mbps）
  • 光纤接口：1×SFP插槽（可选单模/多模模块，传输距离≤40km）
• 协议兼容性：
  • 工业协议：IEC 61850、OPC UA、EtherNet/IP、PROFINET
  • 云端通信：MQTT、HTTPS（支持ABB Ability™平台集成）
• 数据传输速率：
  • 以太网：≤1 Gbps（全双工模式，TCP/IP硬件加速）
  • 串口：≤12 Mbps（差分信号抗干扰设计）

2. 硬件配置

• 处理器：双核ARM Cortex-A53（主频1.2 GHz，硬件加密引擎）
• 存储容量：
  • 运行内存：1 GB DDR4（多任务并发处理）
  • 存储内存：4 GB eMMC Flash（支持SD卡扩展至128 GB）
• 扩展能力：
  • 支持热插拔模块扩展（如4G/5G无线模块、GPS同步模块）
  • 兼容ABB XC系列I/O模块（最大堆叠8个模块）

3. 电气特性

• 电源输入：24V DC（范围18-32V DC，支持冗余双电源输入）
• 功耗：≤8 W（典型负载，峰值≤12 W）
• 隔离保护：
  • 通信端口间隔离电压：2500 V AC（1分钟耐压）
  • EMC防护：符合IEC 61000-4-4（4kV脉冲群）、IEC 61000-4-5（6kV浪涌）

4. 环境适应性

• 工作温度：-25°C 至 +70°C（无降额运行，适应严苛工业环境）
• 防护等级：IP20（标准机柜安装） / IP65（可选密封外壳）
• 抗振动/冲击：
  • 振动：5-150 Hz，5g（IEC 60068-2-6）
  • 冲击：50g，11ms（IEC 60068-2-27）
• 湿度范围：5-95% RH（无冷凝）

5. 安全与认证

• 安全认证：通过CE、UL 61010-1、IEC 62443-4-1（工业网络安全）认证。
• 合规标准：符合NERC CIP（关键基础设施保护）及IEEE 1588 PTPv2（时间同步精度±1 μs）。

产品优势

1. 全协议覆盖：支持30+种工业协议，消除异构系统数据壁垒。
2. 实时性保障：硬件级冗余与纳秒级时间同步，确保控制指令零丢包。
3. 智能诊断：内置故障自检与LED状态指示，支持SNMP网络管理。
4. 快速部署：预装配置模板（Automation Builder），调试效率提升50%。

典型应用场景

• 智能电网：变电站SCADA系统通信枢纽、保护装置GOOSE报文传输
• 流程工业：DCS与现场仪表（流量计、温度变送器）数据采集
• 智能制造：机器人控制器与MES/ERP系统数据交互
• 能源管理：光伏电站实时监控、储能系统BMS通信
