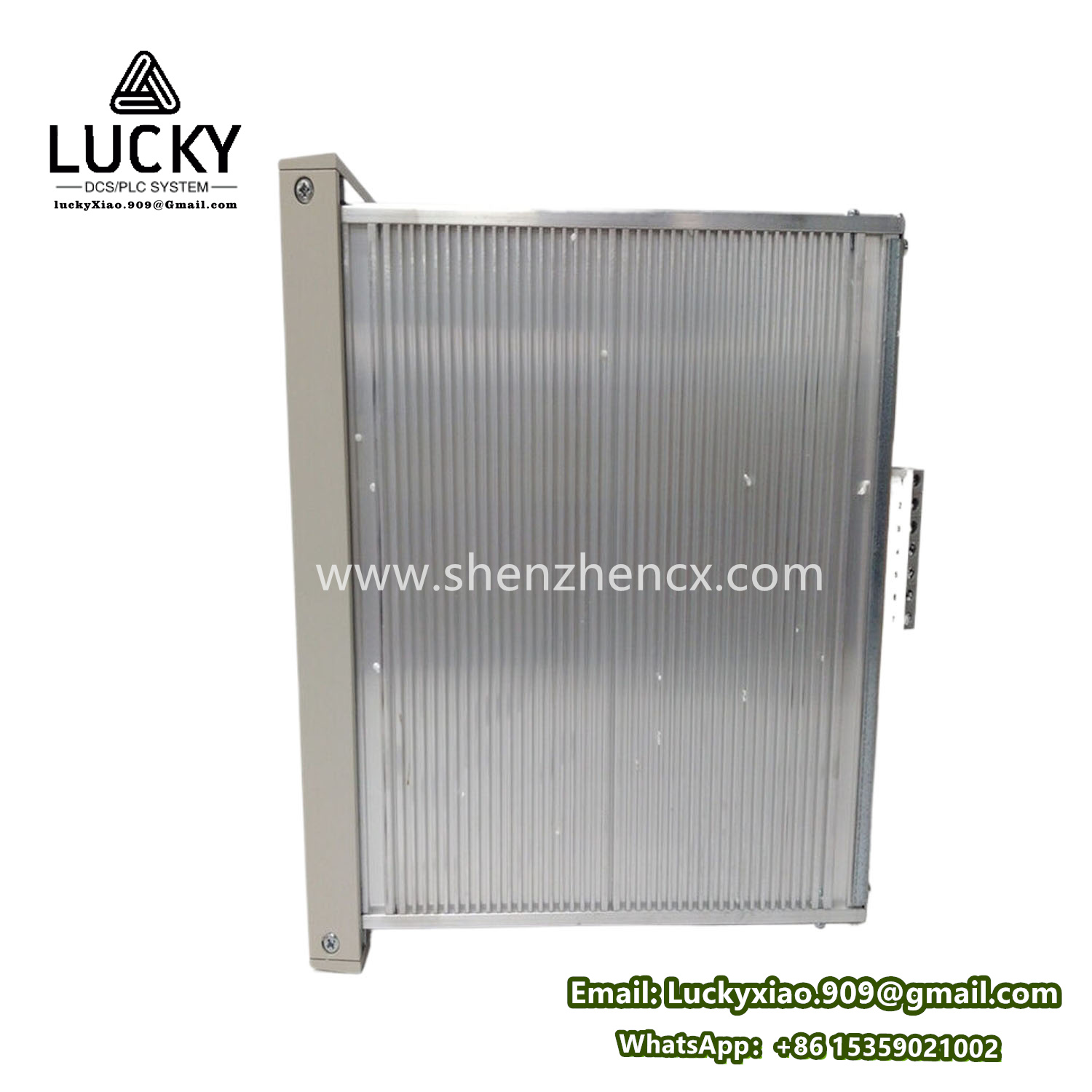

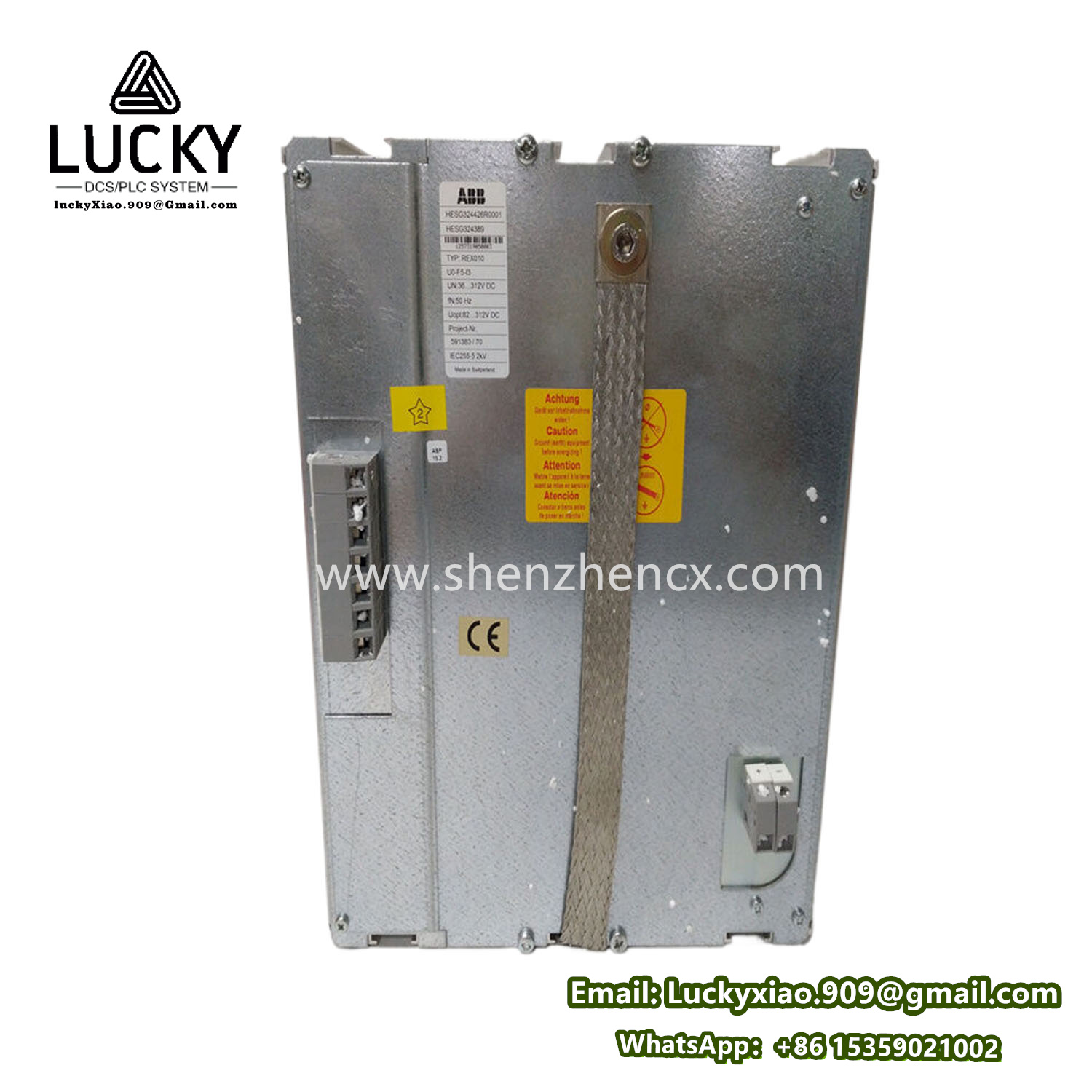

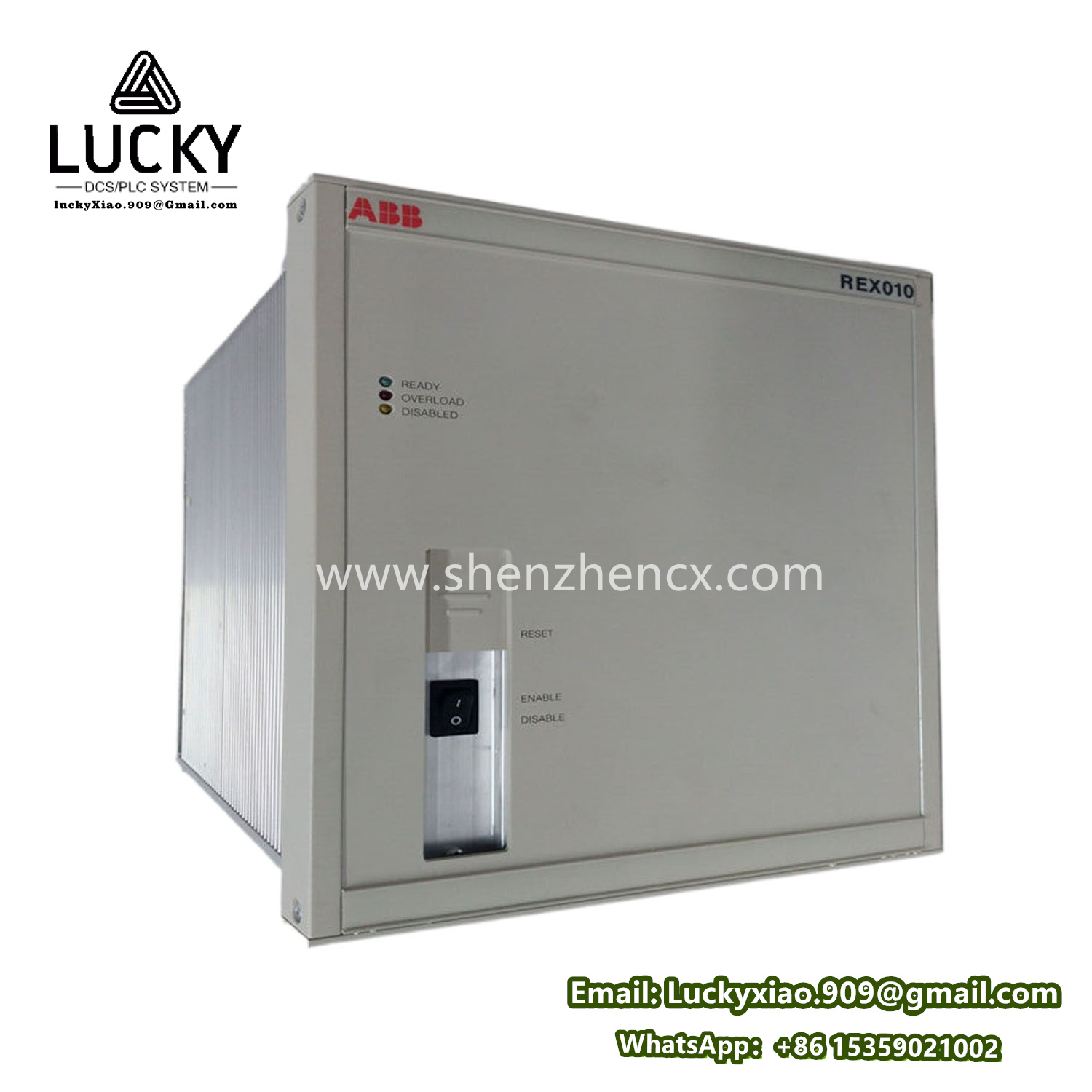

ABB REX010 HESG324426R0001 电力保护继电器

ABB的产品 REX010 HESG324426R0001 是该公司 电力保护与自动化 系列中的一款关键设备，主要用于中低压配电系统的继电保护与智能控制。以下是关于该产品的详细介绍：

1. 产品类型与系列

• 产品系列：属于ABB REX 系列 的电力保护继电器，专为电网及工业电力系统的安全保护设计。
• 型号解析：
  • REX010：基础型号，代表基本保护功能（如过流、接地故障保护）。
  • HESG324426R0001：ABB内部物料号，标识硬件版本及配置（如通信协议、输入输出规格）。

2. 主要功能

• 核心保护功能：
  • 过流保护：定时限（DTL）和反时限（IDMT）特性，支持多段保护（瞬时、短延时、长延时）。
  • 接地故障保护：检测中性点不接地或经电阻接地系统的接地故障。
  • 断相保护：监测三相不平衡或断相状态。
• 控制与操作：
  • 内置断路器控制接口，支持本地/远程分合闸操作。
  • 提供故障记录与事件日志（如最后一次故障电流、时间戳）。
• 通信与集成：
  • 支持 Modbus RTU、IEC 60870-5-103 等协议，与SCADA或能源管理系统（EMS）通信。
  • 可选配 IEC 61850 通信模块（需确认具体配置）。

3. 技术特点

• 高精度测量：
  • 电流测量精度：±1% FS（满量程），采样频率≥1 kHz。
  • 支持三相电流、零序电流输入。
• 模块化设计：
  • 可扩展通信模块（如以太网、光纤接口）。
  • 支持热插拔，维护时无需断电。
• 工业级可靠性：
  • 工作温度范围：-25°C 至 +70°C。
  • 防护等级：IP40（适用于控制柜安装）。
  • 抗电磁干扰（EMC）符合 IEC 60255-26 标准。
• 用户界面：
  • 配备LCD显示屏与导航按键，支持本地参数设置。
  • LED指示灯显示运行状态、报警及通信状态。

4. 典型应用场景

• 配电网络：
  • 变电站馈线保护（如10 kV配电线路的过流保护）。
  • 环网柜、开闭所的故障隔离与恢复。
• 工业电力系统：
  • 工厂电机、变压器及母线的短路与接地保护。
  • 矿山或石化设备的电力系统安全监控。
• 可再生能源：
  • 光伏逆变器输出端的过载保护。
  • 风电场集电线路的故障检测。

5. 技术参数（参考同类产品）

• 电源输入：
  • 额定电压：24 V DC 或 100-240 V AC/DC（宽范围输入，±20%）。
  • 功耗：≤5 W（静态），≤10 W（动作时）。
• 输入信号：
  • 电流：1 A 或 5 A（CT二次侧输入，可通过软件配置）。
  • 电压：100 V（PT二次侧输入，可选配）。
• 输出接点：
  • 继电器输出：4-8路可编程干接点，容量5 A @ 250 V AC。
  • 数字量输入：4路无源接点（用于断路器位置信号等）。
• 通信接口：
  • RS485（Modbus RTU，默认）。
  • 以太网（可选，支持IEC 61850）。

6. 安装与维护

• 安装方式：
  • 标准DIN导轨（35 mm）安装，需预留两侧散热空间。
  • 电流互感器（CT）接线需遵循极性标记。
• 配置工具：
  • 使用ABB PCM600 或 Relion® 系列专用软件 进行保护定值整定。
  • 本地通过菜单设置基本参数（如CT变比、保护曲线）。
• 维护建议：
  • 定期校验保护定值（建议每年一次）。
  • 检查通信线缆屏蔽层接地，防止信号干扰。
  • 通过事件记录分析历史故障，优化系统保护策略。

7. 注意事项

• 安全规范：
  • 安装前需断电操作，高压侧接线应由专业电工完成。
  • 确保设备接地可靠，避免测量误差或安全隐患。
• 兼容性验证：
  • 选配通信模块时，需确认与现有系统的协议兼容性。
  • 固件升级前备份配置，避免版本冲突。
