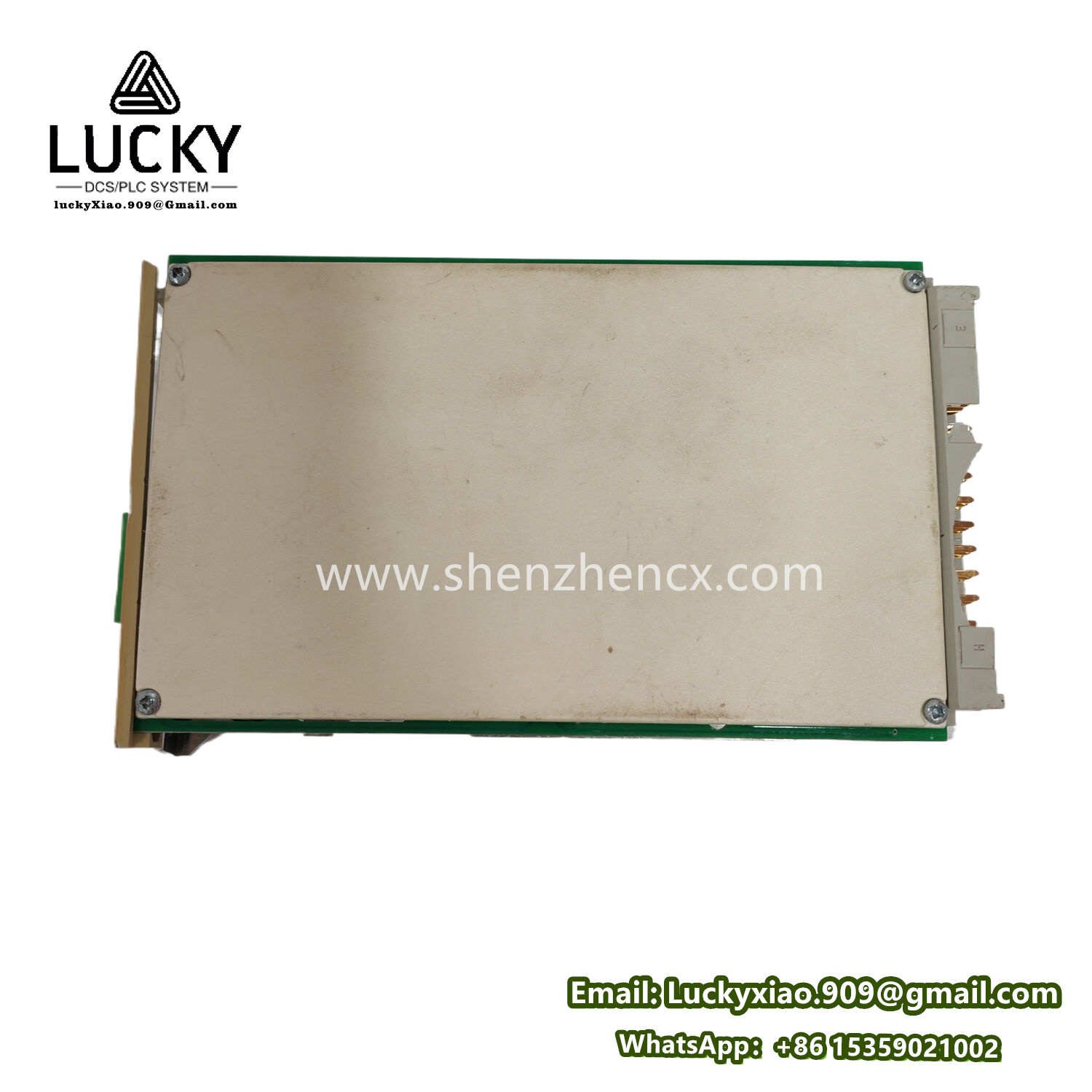

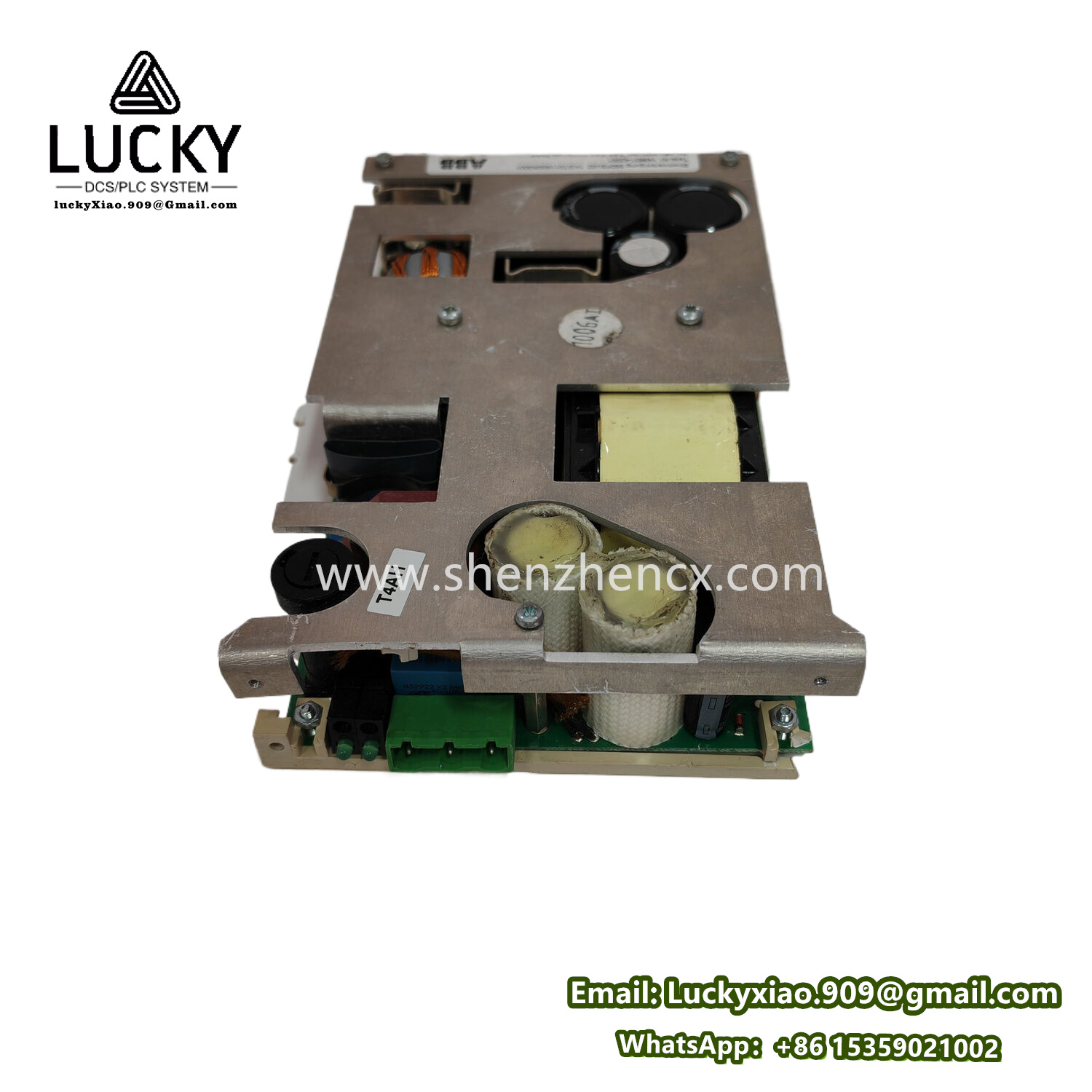

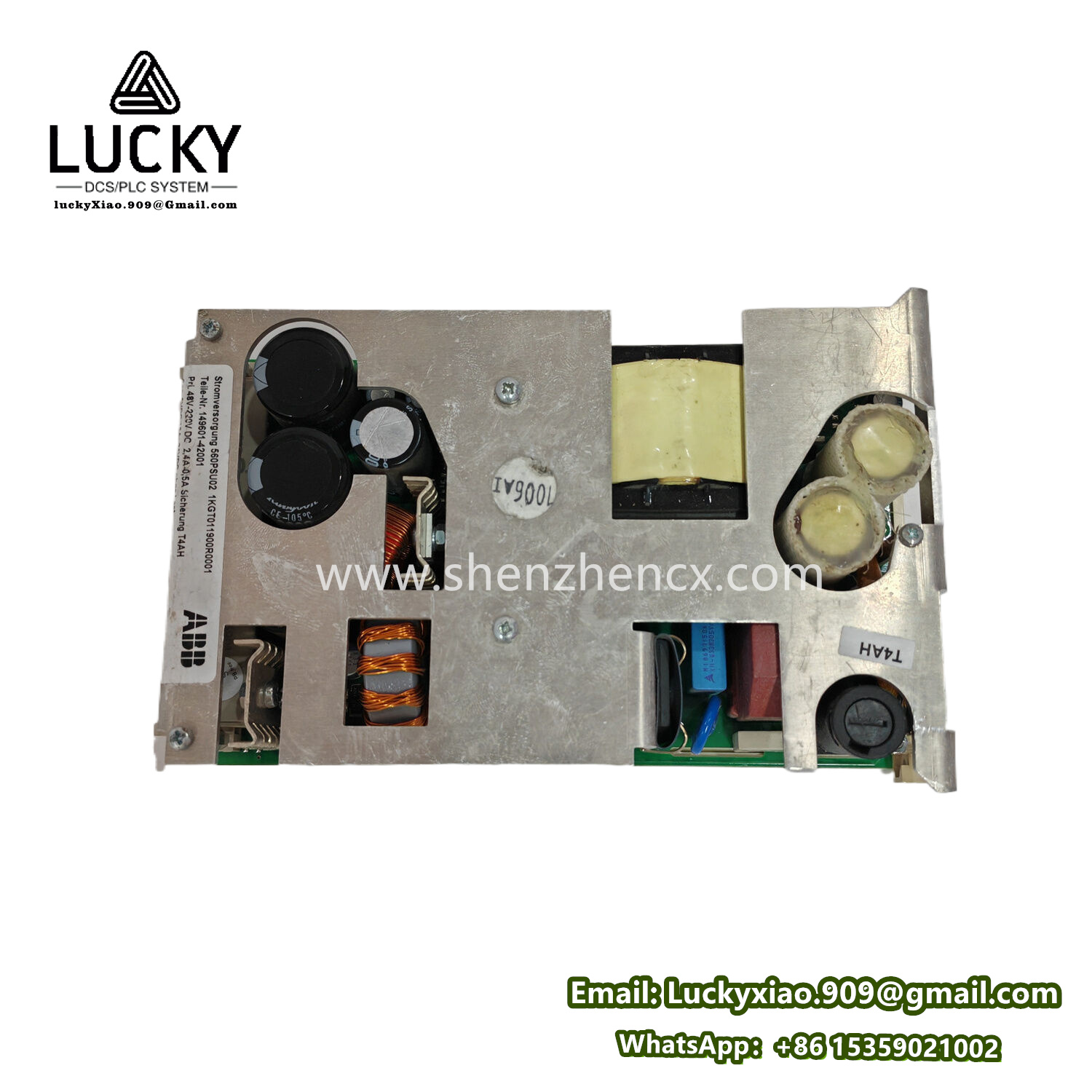

ABB 560PSU02 1KGT011900R0001 直流电源模块
- 品牌：ABB
- 型号：560PSU02 1KGT011900R0001
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
ABB 560PSU02 1KGT011900R0001 是ABB工业自动化系统中的一款 直流电源模块，专为工业控制柜、PLC系统或分布式I/O站设计，提供稳定可靠的直流电源输出，适用于为控制器、传感器、继电器等设备供电。以下是基于ABB同类产品的技术参数及功能说明（具体参数请以ABB官方文档为准）：
核心功能
- 宽输入电压范围：支持多种输入电源类型（AC/DC），适应不同工业电网环境。
- 高效转换：提供高转换效率，降低能耗与散热需求。
- 冗余配置：支持并联或冗余电源配置，确保系统不间断运行。
- 工业级防护：抗干扰、抗振动设计，适应严苛环境。
技术参数
| 类别 | 参数描述 |
|---|---|
| 输入特性 | - 输入电压范围：85-264V AC（47-63Hz）或 88-370V DC（宽幅输入）<br>- 输入功率：≤200W（满负载） |
| 输出特性 | - 输出电压：24V DC（±1%）<br>- 输出电流：8.3A（连续）<br>- 峰值电流：10A（持续100ms）<br>- 功率：200W（24V×8.3A） |
| 效率与散热 | - 效率：≥85%（典型负载）<br>- 散热方式：自然对流或强制风冷（可选风扇）<br>- 工作温度：-25°C 至 +70°C |
| 保护功能 | - 过压保护（OVP）：自动切断输出并报警<br>- 过流保护（OCP）：限流或关断保护<br>- 短路保护（SCP）：自恢复或锁定模式可选<br>- 过热保护（OTP）：温度超限时自动降载或停机 |
| 冗余与并联 | - 支持 N+1冗余 配置，多模块并联扩展容量<br>- 均流精度：±5% |
| 电气隔离 | - 输入/输出隔离电压：3000V AC（1分钟）<br>- 输入对地隔离：2000V AC |
| 机械特性 | - 尺寸：120mm×110mm×70mm（宽×高×深）<br>- 安装方式：DIN导轨（EN 60715标准）<br>- 重量：约1.2kg |
| 环境适应性 | - 防护等级：IP20（控制柜内安装）<br>- 湿度范围：5%-95%（无凝露）<br>- 抗振动：5-500Hz，3g（IEC 60068-2-6） |
| 状态指示 | - LED指示灯：输入电源（绿色）、输出电源（绿色）、故障报警（红色） |
| 安全认证 | CE、UL 508、IEC/EN 60950、IEC/EN 61000-6（EMC） |
典型应用场景
- 工业自动化控制柜
- 为PLC（如AC500系列）、I/O模块（如S500/S900系列）提供24V DC电源。
- 分布式I/O站
- 在生产线或过程工厂中为远程I/O站供电，确保信号采集与控制的稳定性。
- 机器人系统
- 集成到机器人控制柜中，为伺服驱动器、传感器及安全模块供电。
- 能源基础设施
- 用于变电站或水处理系统的通信设备、继电保护装置供电。
安装与配置
- 输入接线
- 单相交流电源接入 L/N/PE 端子，直流电源接入 +/–/PE 端子，确保接地可靠。
- 冗余配置
- 多模块并联时，通过均流总线（Share-Bus）平衡输出电流，并启用冗余逻辑控制。
- 负载分配
- 计算总负载功率（含余量），避免单个模块过载，推荐负载率≤80%。
