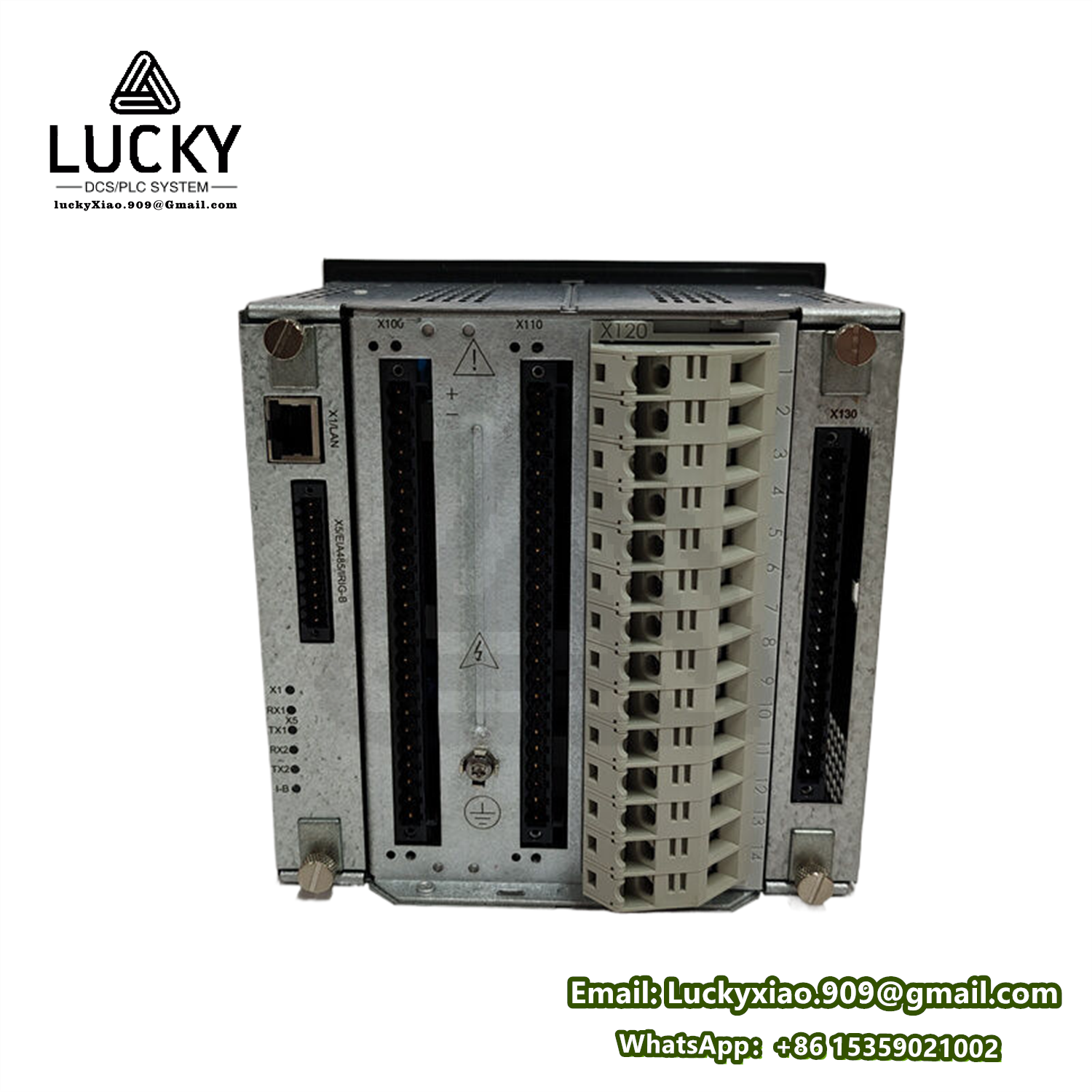

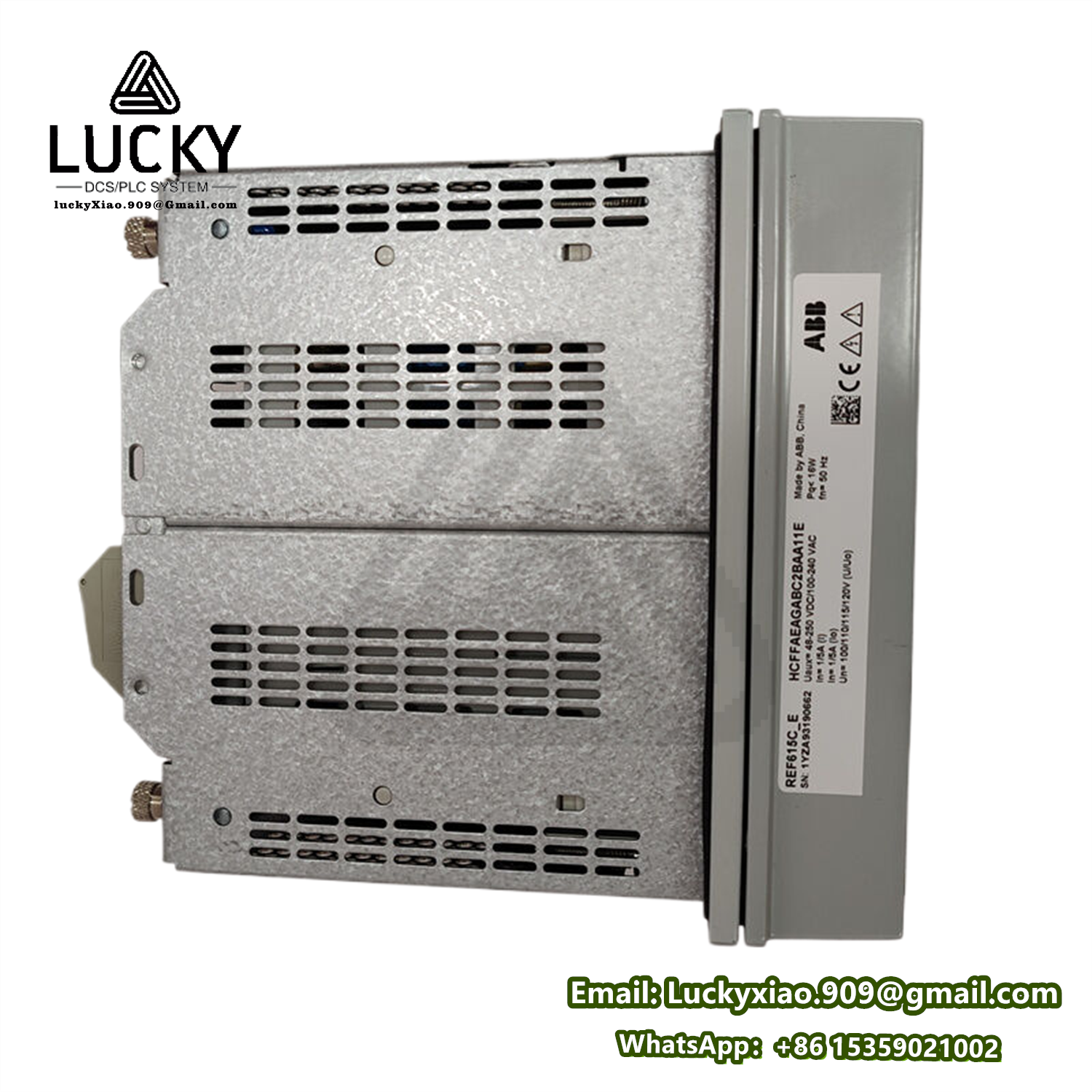

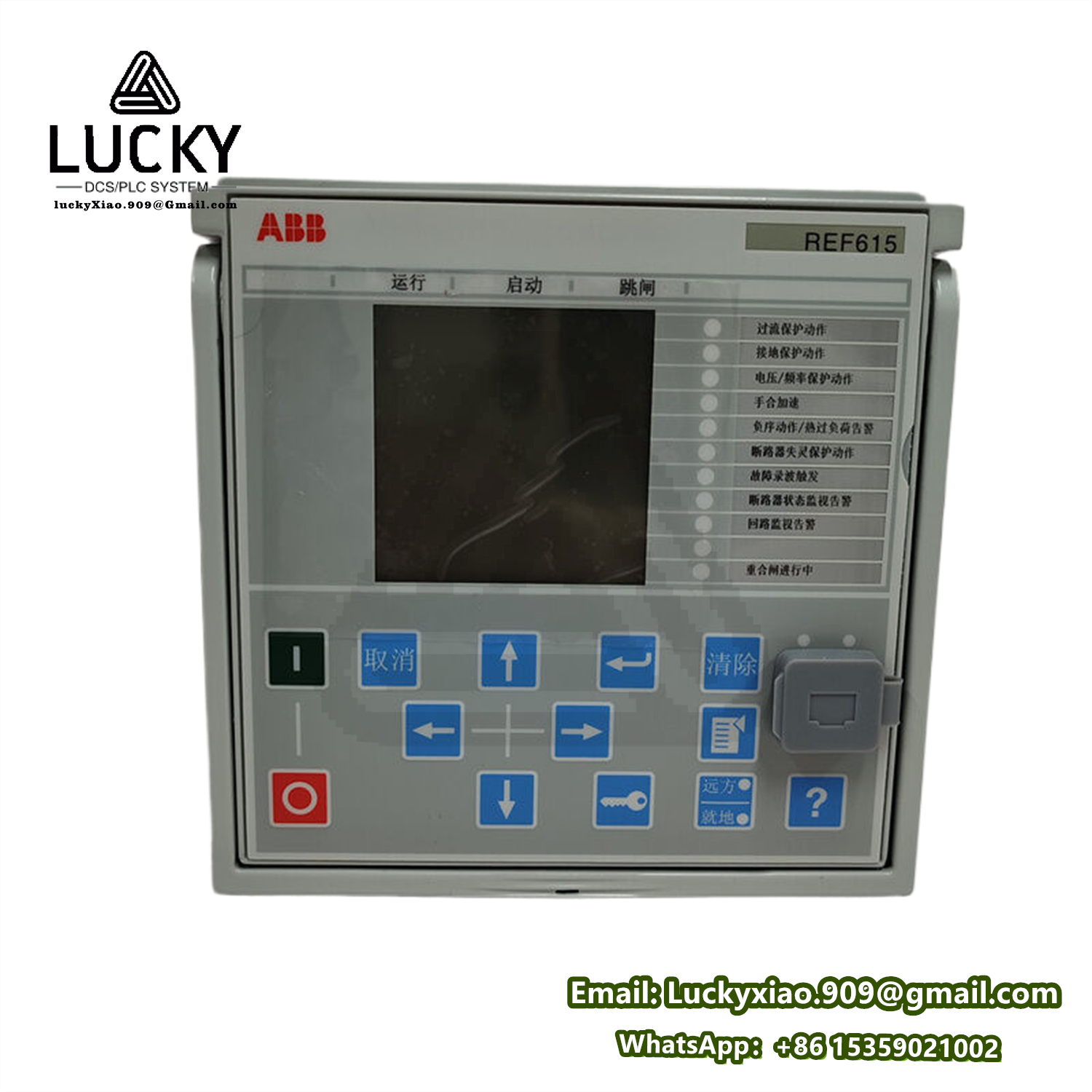

ABB REF615 HCFKAEADABCZDAA11E 馈线保护继电器
- 品牌：ABB
- 型号：REF615
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
ABB REF615 HCFKAEADABCZDAA11E 是ABB Relion® 600系列 中的一款 馈线保护继电器，专为中低压电网（6-15kV）设计，提供全面的保护、控制、测量和监视功能，适用于工业、商业及公用事业电力系统的配电自动化。以下是其技术参数的详细介绍：
核心功能
- 保护功能：过流、接地故障、方向性保护、自动重合闸、电压保护等。
- 控制与操作：断路器控制、本地/远程操作、逻辑编程。
- 测量与监视：实时监测电流、电压、功率、电能质量等参数。
- 通信集成：支持多种工业协议，无缝接入SCADA/DMS系统。
技术参数
| 类别 | 参数描述 |
|---|---|
| 额定输入 | - 电压：100-240V AC/DC 或 24-48V DC（可选）<br>- 电流：1A 或 5A（CT二次侧，取决于型号配置） |
| 保护功能 | - 过流保护：定时限/反时限（IEC/ANSI曲线）<br>- 接地故障保护：灵敏方向性接地故障检测（I0/I2）<br>- 电压保护：过压、欠压、负序电压<br>- 频率保护：过频/欠频<br>- 自动重合闸（ARC）：最多4次重合闸，可编程延时 |
| 测量精度 | - 电流/电压：±0.5% 额定值<br>- 功率/电能：±1% 额定值<br>- 谐波测量：最高31次谐波（THD分析） |
| 通信接口 | - 标准协议：IEC 61850 Ed.2（GOOSE/SV）、Modbus RTU/TCP、DNP3.0<br>- 物理接口：2×RJ45（以太网）、2×RS-485（光纤/铜缆可选）<br>- IRIG-B：时间同步输入（支持IEEE 1588 PTP） |
| I/O容量 | - 数字输入：8路（24V DC，干接点）<br>- 继电器输出：6路（机械/固态可选，250V AC/30V DC，5A） |
| 环境适应性 | - 工作温度：-25°C 至 +70°C<br>- 防护等级：IP40（面板安装）<br>- 抗振动：3g（IEC 60255-21-1）<br>- 湿度：5%-95%（无凝露） |
| 安全认证 | CE、UL、IEC 60255、IEC 61850 Ed.2、IEEE C37.90（浪涌抗扰度） |
| 机械特性 | - 尺寸：177mm×170mm×150mm（宽×高×深，4U面板）<br>- 安装方式：DIN导轨或面板安装 |
型号解析（HCFKAEADABCZDAA11E）
型号后缀 HCFKAEADABCZDAA11E 表示特定配置，可能包含以下选项（部分示例）：
- H：硬件版本（如H=标准版）。
- C：通信协议（如C=IEC 61850+Modbus）。
- F：功能集（如F=基本保护+自动重合闸）。
- K：控制电源类型（如K=宽范围AC/DC输入）。
- A：电流输入（如A=1A或5A CT）。
- E：扩展I/O模块（如E=6路继电器输出）。
- D：显示与操作（如D=LCD显示屏+按键）。
典型应用场景
- 工业配电系统
- 保护工厂馈线、变压器及母线，防止过载和短路故障。
- 可再生能源并网
- 集成光伏/风电场的馈线保护，支持方向性接地故障检测。
- 城市配电网
- 实现故障定位、隔离和恢复（FLISR），提升供电可靠性。
- 数据中心供电
- 监控关键电力回路，确保不间断电源（UPS）与柴油发电机协同运行。
配置与调试
- 参数设置
- 使用ABB PCM600 软件配置保护逻辑、定值及通信参数，支持图形化逻辑编辑器（CFC）。
- 通信组态
- 导入 CID文件（IEC 61850配置）至SCADA系统，映射GOOSE/SV信号。
- 测试验证
- 通过 二次注入测试 验证保护动作准确性，使用继电保护测试仪模拟故障场景。
优势与价值
- 高集成度：单装置集成保护、测量、控制与通信，减少柜内设备数量。
- 灵活扩展：支持硬件模块化扩展（如附加I/O卡、通信卡）。
- 长寿命设计：工业级元器件，MTBF（平均无故障时间）≥30年。
注意事项
- CT/VT匹配
- 确保电流互感器（CT）和电压互感器（VT）的变比与继电器设置一致。
- 接地规范
- 通信屏蔽层需单点接地，避免地环路干扰。
- 固件升级
- 定期从ABB官网下载固件更新，优化功能并修复潜在问题。
