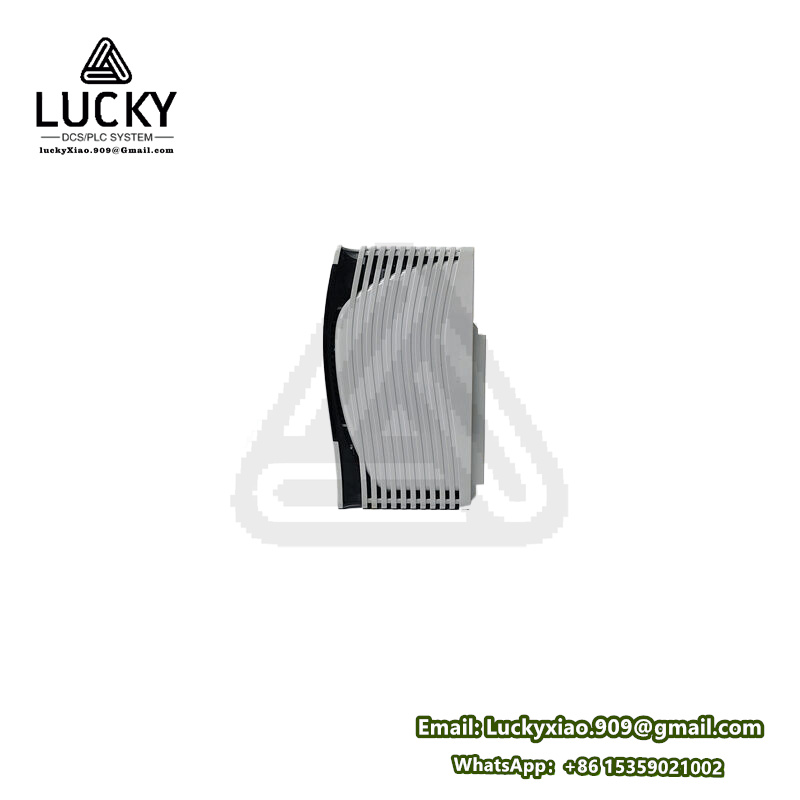

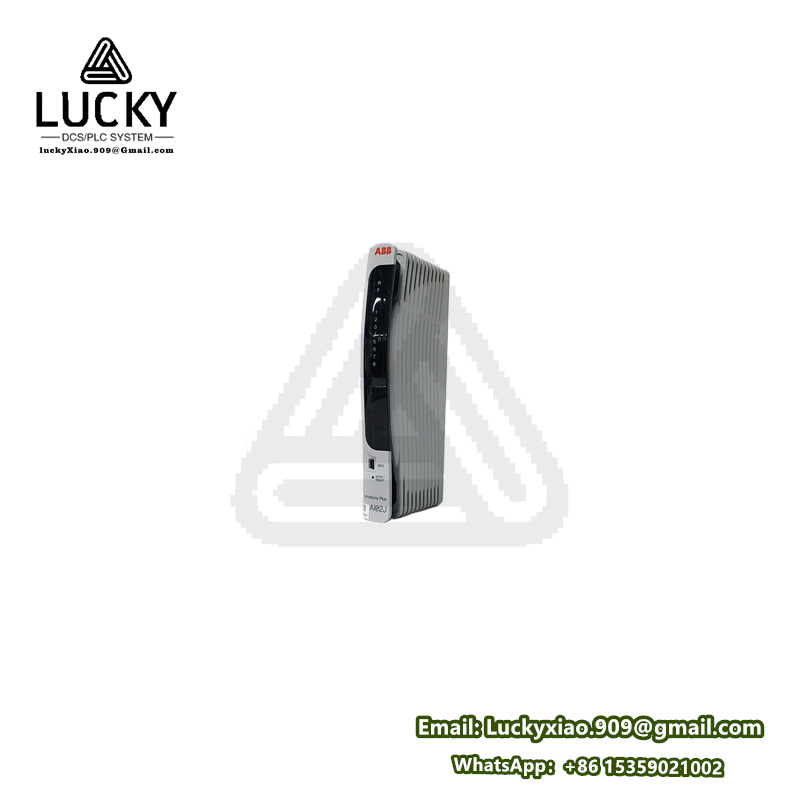

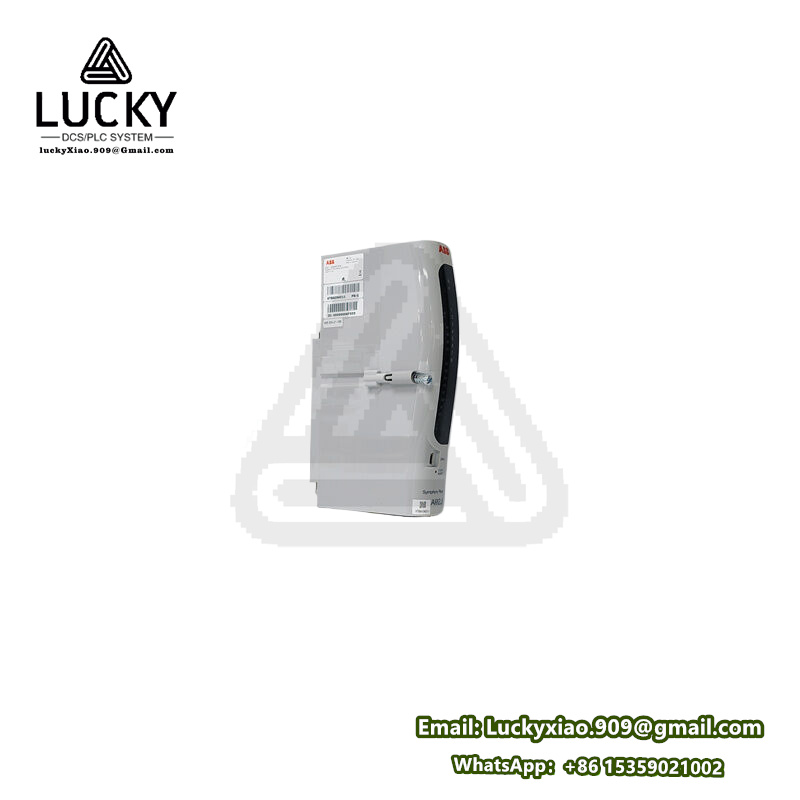

ABB AI02/AI02J 模拟量输入模块
- 品牌：ABB
- 型号：AI02/AI02J
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
ABB AI02 是ABB工业自动化系统中的一款 模拟量输入模块，属于 S800系列 或类似模块化I/O产品线，主要用于将现场传感器（如温度变送器、压力传感器、流量计等）的模拟信号转换为数字信号，供PLC或DCS系统处理。以下是其技术参数和典型用途的详细介绍：
技术参数
| 类别 | 参数描述 |
|---|---|
| 输入类型 | 电压（0-10V DC、±10V）或 电流（4-20mA、0-20mA），可软件配置 |
| 通道数 | 2通道（独立隔离，支持同时采集两种不同类型的信号） |
| 分辨率 | 16位（高精度AD转换，有效精度约±0.05% F.S.） |
| 精度 | ±0.1% 满量程（25°C时，典型值） |
| 输入阻抗 | - 电压输入：≥1MΩ<br>- 电流输入：250Ω（内置电阻） |
| 隔离方式 | 通道间隔离，隔离电压 1500V AC（通道与系统间） |
| 采样率 | ≤10ms/通道（快速响应，适用于动态信号采集） |
| 通信接口 | 通过 背板总线 连接至控制器（如ABB AC 500 PLC）或 现场总线模块（如Profibus DP） |
| 电源要求 | 24V DC（±10%），功耗≤3W（典型值） |
| 环境适应性 | - 工作温度：-25°C 至 +70°C<br>- 防护等级：IP20（控制柜内安装）<br>- 抗振动/冲击：符合IEC 60068-2-6/27标准 |
| 状态指示 | 每通道配备 LED指示灯（电源、信号超限报警） |
| 机械特性 | - 尺寸：紧凑型模块（约 20mm×100mm×120mm）<br>- 安装方式：DIN导轨安装 |
典型用途
- 过程控制（石化、化工）
- 采集反应釜的 温度（Pt100/热电偶）、压力（4-20mA） 信号，参与PID调节控制。
- 制造业自动化
- 监测生产线上的 液压系统压力、流量计数据，实现设备联动与异常预警。
- 能源管理
- 集成电表的 电流/电压信号（0-10V），分析能耗并优化负载分配。
- 水处理与环保
- 检测 pH值、溶解氧浓度 等水质参数，控制加药泵的启停与剂量。
- HVAC系统
- 监控空调管道的 温度 和 风压，调节风机转速与阀门开度。
核心优势
- 高精度采集：16位分辨率确保微小信号变化的精准捕捉，满足严苛工业需求。
- 灵活配置：每通道独立设置电压/电流输入类型，适配多样化传感器接口。
- 抗干扰设计：光电隔离技术有效抑制地环路和电磁噪声，保障信号稳定性。
- 模块化扩展：与ABB S800系列其他模块（如DI/DO、通信模块）无缝集成，构建分布式I/O系统。
安装与配置
- 硬件接线
- 电压输入：传感器信号线接入模块的 +V/-V 端子。
- 电流输入：串联传感器输出至 +I/-I 端子（需外接24V DC电源时为二线制接法）。
- 屏蔽接地：电缆屏蔽层单端连接至控制柜接地排，避免信号干扰。
- 软件设置
- 使用ABB Automation Builder 或 Control Builder 配置输入类型、量程范围及滤波参数。
- 诊断维护
- 通过LED状态灯快速定位故障（如断线报警），结合软件查看实时数据波形。
注意事项
- 传感器匹配
- 确保传感器输出信号范围与模块量程一致（如4-20mA对应0-100kPa）。
- 环境限制
- 避免在强腐蚀性气体或高湿度环境中使用，必要时加装防护外壳（IP65）。
- 负载限制
- 电流输入时，外部回路阻抗需≤600Ω（二线制）或≤250Ω（四线制）。
