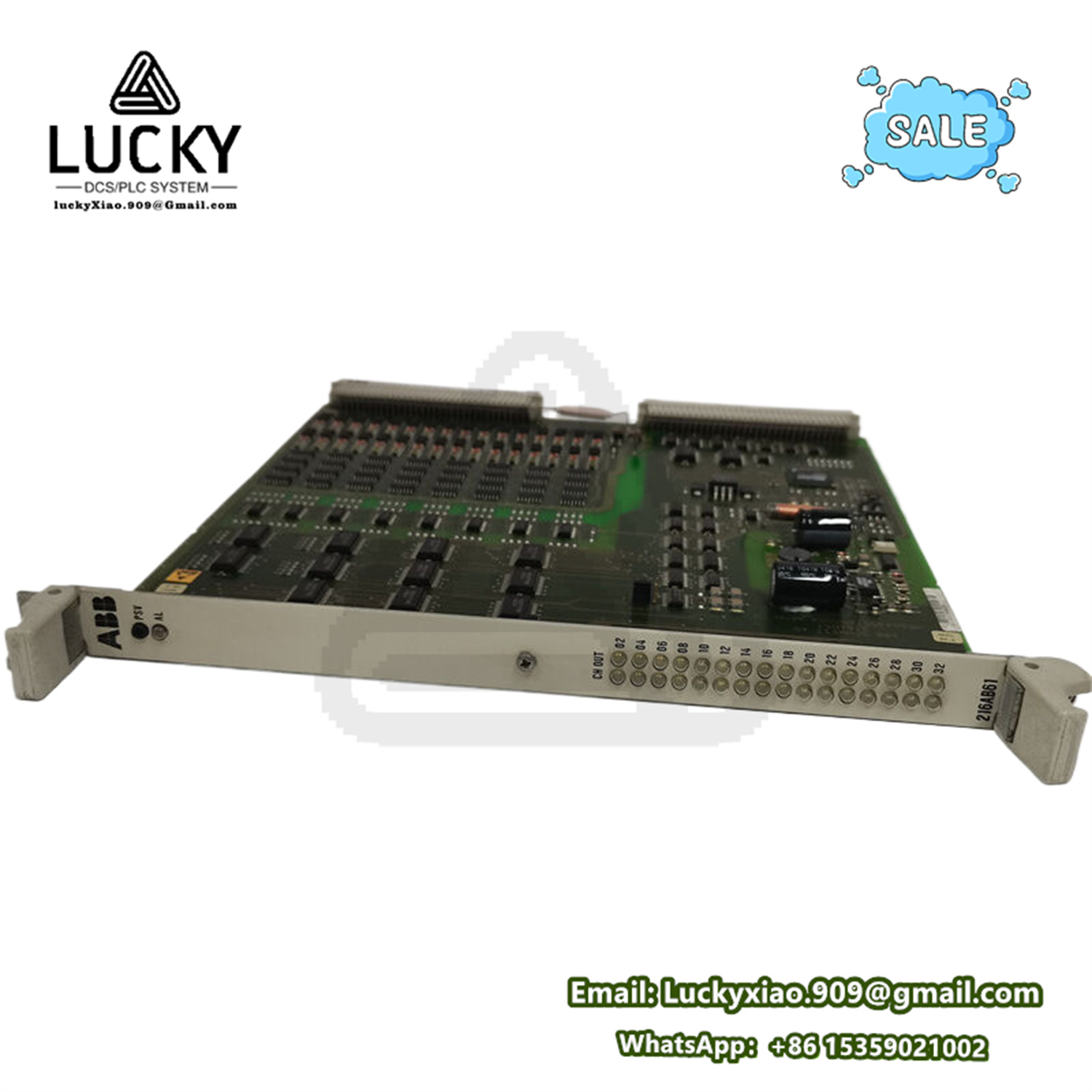

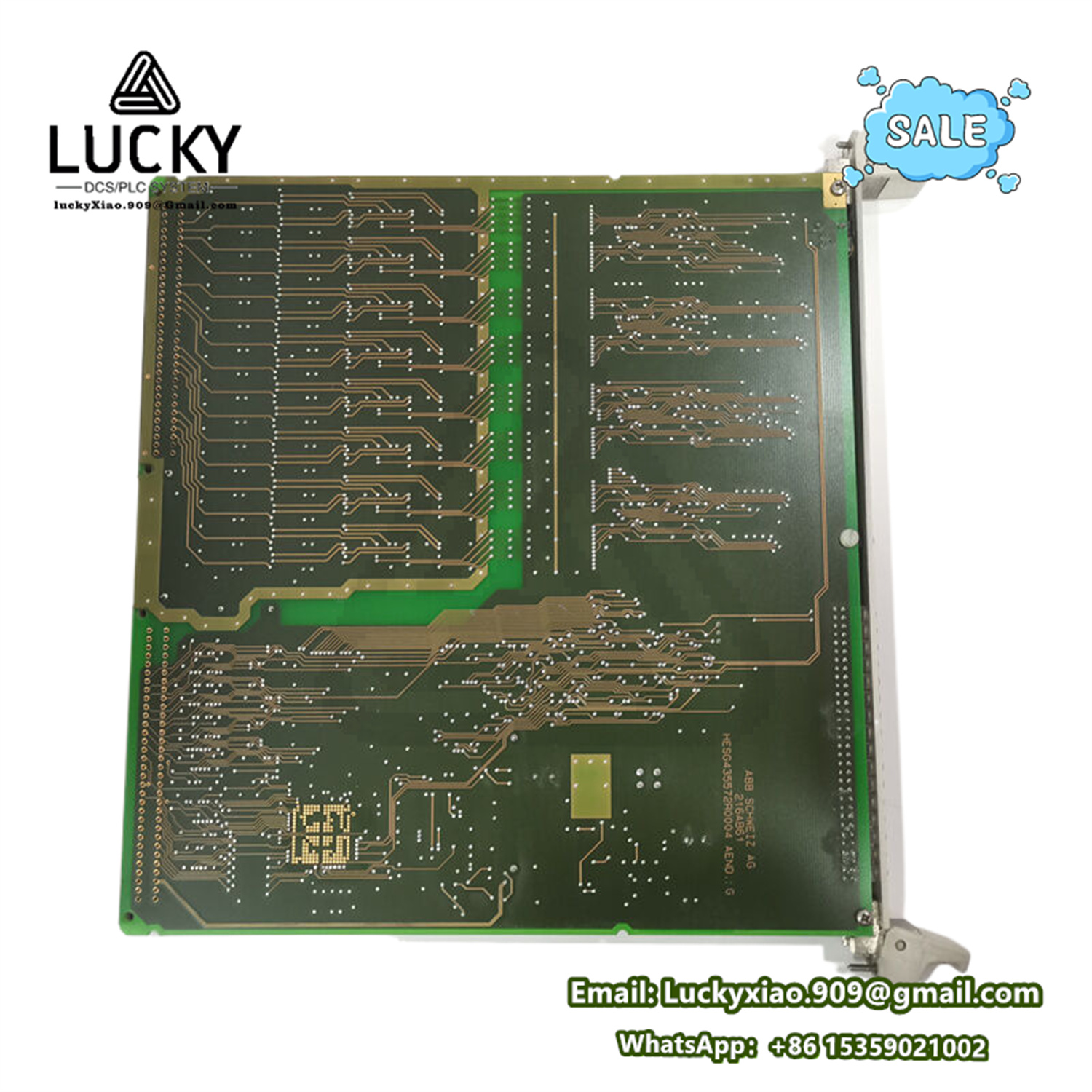

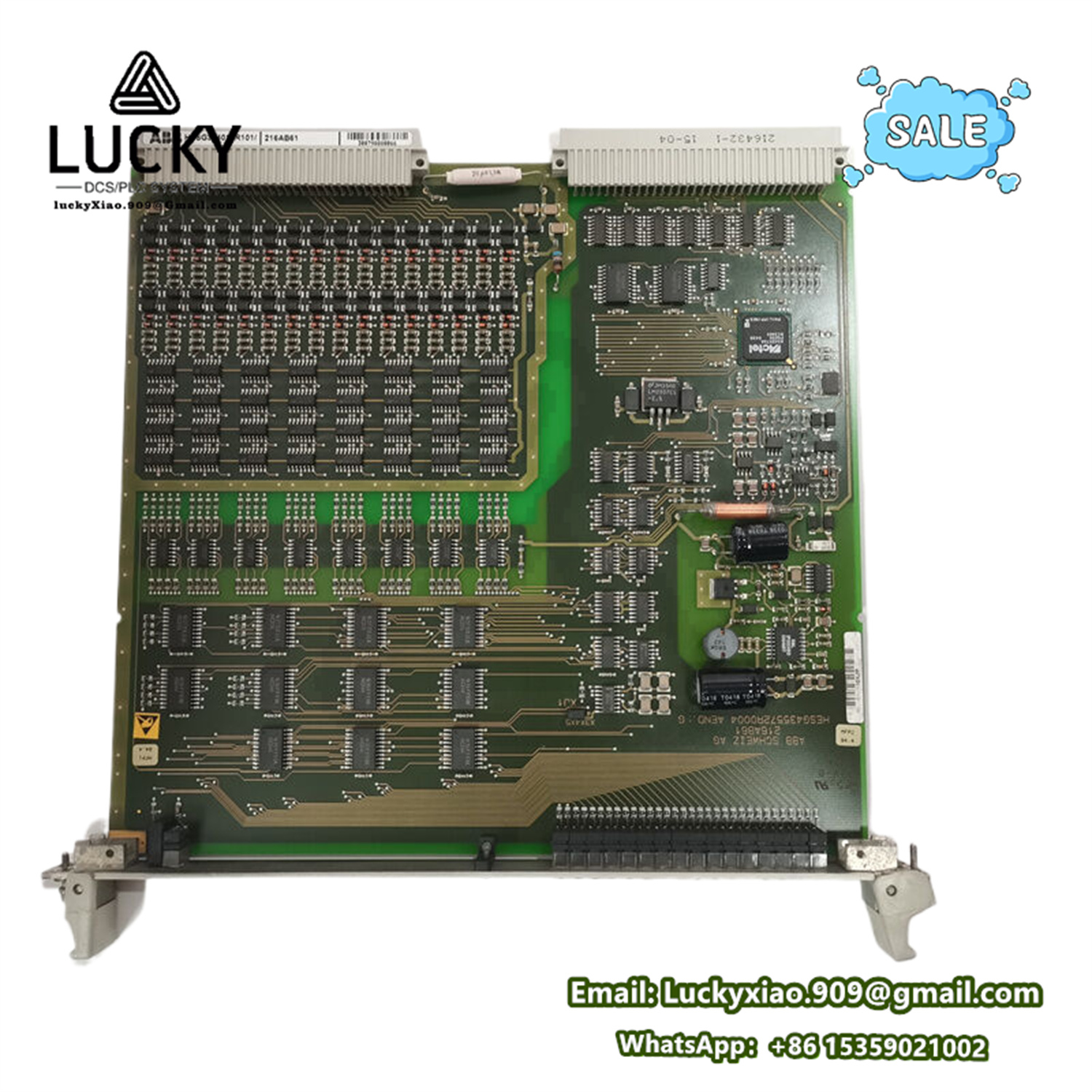

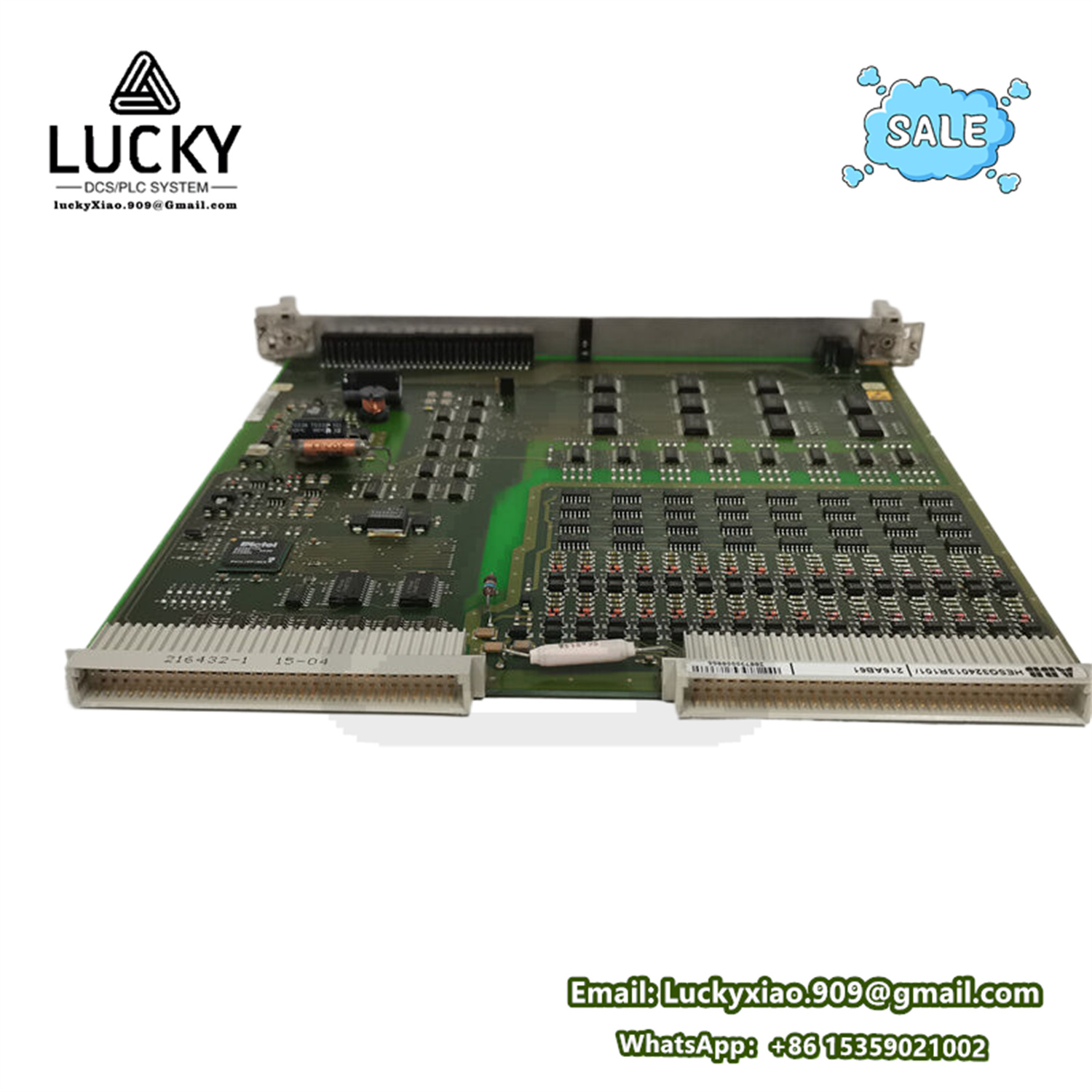

ABB 216AB61 HESG324013R100 HESG216881B 电力自动化模块

ABB 的 216AB61 HESG324013R100 HESG216881B 是一组与电力系统保护和控制相关的设备，通常用于中低压配电网络、工业自动化系统及关键电力设施的继电保护。以下是其技术参数和用途的详细介绍：

产品系列与功能定位

这些型号属于 ABB 的 REL（Relay）系列保护继电器 或 电力自动化模块，主要用于电力系统的故障检测、保护及自动化控制，例如：

• HESG324013R100：可能为保护继电器的备件或通信模块。
• HESG216881B：通常为保护装置的扩展模块或接口单元。
• 216AB61：可能为继电器本体或主控单元。

技术参数

1. 电气特性

• 额定电压：支持 AC/DC 输入，典型电压范围：
  • 交流：100-240V AC，50/60Hz；
  • 直流：24-48V DC（部分模块支持宽范围输入）。
• 电流输入：适配 CT（电流互感器）二次侧，标准输入为 1A 或 5A，测量精度 ±1%。
• 功耗：静态功耗 <5W，动态功耗根据负载情况调整。

2. 保护功能

• 过流保护（OC）：支持瞬时、定时限、反时限过流保护，用于短路或过载故障隔离。
• 接地故障保护（EF）：检测单相接地故障，动作时间可调。
• 电压保护：过压、欠压、电压不平衡保护。
• 频率保护：过频、欠频监测（适用于发电机或微电网场景）。
• 重合闸控制：支持自动重合闸逻辑，提高供电连续性。

3. 通信与接口

• 通信协议：支持 Modbus RTU/TCP、IEC 60870-5-103/104、DNP3.0 等标准协议。
• 端口配置：
  • RS-485/232 串口（用于本地设备连接）；
  • 以太网端口（10/100Mbps，支持 TCP/IP 通信）；
  • 光纤接口（可选，用于长距离抗干扰传输）。
• I/O 扩展：支持数字量输入/输出（DI/DO）模块扩展，用于状态监测或控制信号传输。

4. 环境适应性

• 工作温度：-25°C 至 +70°C，适合户外柜体或严苛工业环境。
• 防护等级：IP40（需安装在控制柜内）或更高（部分型号支持 IP65）。
• 抗干扰能力：符合 IEC 61000-4 电磁兼容性（EMC）标准。

5. 机械与安装

• 尺寸：标准 DIN 导轨安装（部分模块为插拔式设计）。
• 显示与操作：配备 LCD 显示屏及按键，支持本地参数设置和故障诊断。

主要用途

1. 配电系统保护

   • 用于中低压配电线路（如 10kV 馈线）的过流、接地故障保护，快速切断故障区域，避免设备损坏或停电扩散。
   • 典型场景：变电站出线柜、环网柜、箱式变压器保护。

2. 工业电力自动化

   • 在工厂电力系统中实现电动机、变压器、电容器的综合保护，例如：
     • 电机堵转、过载保护；
     • 变压器差动保护（需配合其他模块）；
     • 无功补偿装置的过压/欠压控制。

3. 微电网与可再生能源系统

   • 监测分布式能源（光伏、风电）并网点的电压/频率波动，确保电网稳定性。
   • 支持孤岛检测与并网切换逻辑。

4. 智能电网通信

   • 通过 Modbus 或 IEC 61850 协议与 SCADA 系统通信，上传故障录波数据、实时状态信息。
   • 配合 ABB 的 Relion® 系列保护装置 构建智能化保护网络。

产品优势

• 高可靠性：采用固态电子设计，无机械磨损，寿命长达 20 年以上。
• 灵活配置：保护参数（如动作阈值、时间曲线）可通过软件自定义，适配不同应用场景。
• 易维护性：模块化结构支持热插拔更换，故障诊断界面清晰，缩短维护时间。

典型应用场景

• 电力公司：配电网故障隔离、馈线自动化（FA）。
• 工业用户：石油化工厂、矿山的电力系统保护。
• 基础设施：数据中心、医院的双电源切换系统（ATS）保护。
