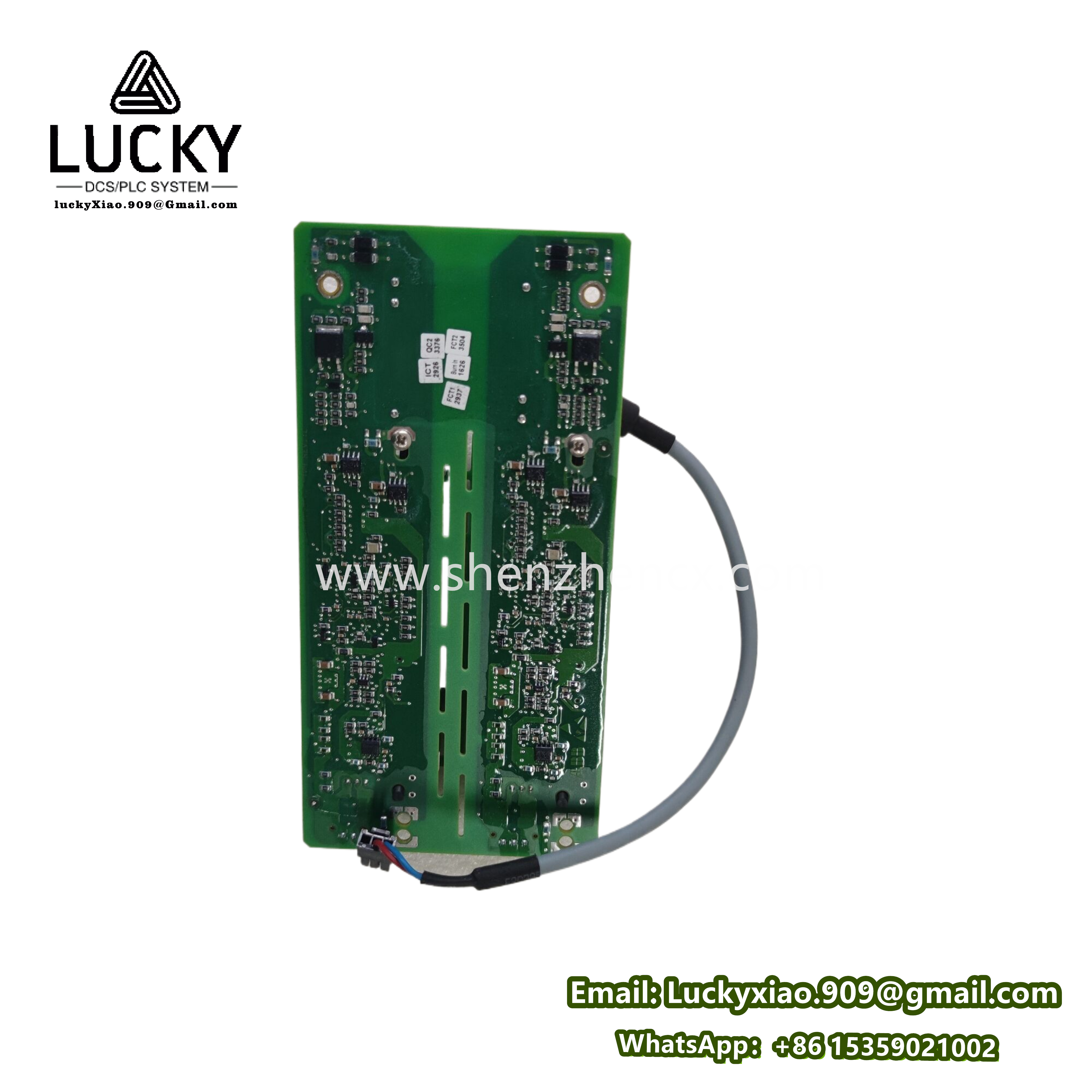

ABB 3BHE013243R1500 AC 800M 系列控制器配件

ABB 的 3BHE013243R1500 是一款工业自动化控制模块，属于 AC 800M 系列控制器 的扩展组件或通信模块，通常用于构建高可靠性的分布式控制系统（DCS）或过程自动化网络。该模块专为复杂工业环境设计，支持实时数据处理、多协议通信及冗余配置，适用于电力、石化、冶金等行业的控制与监控场景。以下是其详细技术参数和用途说明：

技术参数

1. 核心功能

• 处理器架构：基于高性能实时处理器，支持多任务并行处理，确保毫秒级响应时间。
• 内存配置：
  • 非易失性存储（Flash）：≥128 MB，用于存储控制程序、固件及配置参数。
  • 动态内存（RAM）：≥256 MB，支持实时数据缓存。
• 冗余能力：支持双机热备（Hot Standby），故障切换时间 ≤100 ms，适用于关键控制节点。

2. 通信与接口

• 通信协议：
  • 工业以太网：支持 PROFINET、EtherNet/IP、Modbus TCP 等协议。
  • 现场总线：兼容 PROFIBUS DP、FF H1（基金会现场总线）。
  • 专用协议：支持 ABB 的 Control Network（CNet）或 Industrial IT 800xA 系统集成。
• 接口类型：
  • 以太网端口：2-4 个 10/100/1000 Mbps RJ45 接口。
  • 光纤接口：可选 SFP 模块，支持长距离通信（单模/多模）。
  • 串行通信：RS-485/232 接口（可选扩展卡）。

3. 输入/输出扩展

• 背板总线：支持 S800 I/O 系列 模块扩展，可连接：
  • 模拟量输入/输出（AI/AO）：±10V、4-20mA 信号。
  • 数字量输入/输出（DI/DO）：24V DC 或继电器触点。
  • 高速计数器：用于编码器信号采集（频率 ≤100 kHz）。
• 分布式架构：支持远程 I/O 站部署（通过 PROFIBUS 或以太网）。

4. 电气与环境特性

• 电源要求：
  • 主电源：24V DC（±20%），典型功耗 <15W。
  • 冗余电源：支持双路独立供电，提升系统可靠性。
• 工作温度：-25°C 至 +70°C（自然冷却）；强制风冷下可达更高温度。
• 防护等级：IP20（需安装在控制柜内），抗振动、抗冲击符合 IEC 60068 标准。
• EMC 认证：符合 IEC 61326（工业环境电磁兼容性）要求。

5. 软件与编程

• 开发环境：兼容 ABB Control Builder M 工程工具，支持 IEC 61131-3 标准编程语言（如梯形图、结构化文本）。
• 操作系统：实时内核（RTOS）确保确定性控制周期（可配置 1 ms 至 1 s）。
• 诊断功能：内置自检程序，支持故障日志记录、在线状态监控及远程诊断。

主要用途

1. 分布式控制系统（DCS）核心控制

   • 作为 DCS 的本地控制单元，管理工厂级流程（如炼油厂反应器温度控制、化工厂批次生产）。
   • 与上位机（如 ABB 800xA 系统）协同，实现数据采集、逻辑控制及报警管理。

2. 电力系统自动化

   • 应用于发电厂（火电、水电）的辅机控制（如风机、泵组调速）、电网稳定监控。
   • 支持智能变电站的断路器控制、电能质量分析及保护联动。

3. 过程工业冗余控制

   • 在石化、天然气管道等高风险场景中，通过冗余模块实现不间断控制，避免单点故障导致停机。
   • 典型场景：压缩机防喘振控制、储罐液位安全联锁。

4. 智能制造与数据集成

   • 在离散制造业（如汽车、半导体）中，控制生产线机器人、AGV 调度系统。
   • 通过 OPC UA 或 MQTT 协议与 MES/ERP 系统对接，实现生产数据透明化。

5. 基础设施监控

   • 用于水处理厂的泵站控制、城市供热网络的压力调节。
   • 集成 SCADA 系统，支持远程监控与能效优化。

产品优势

• 高可靠性：工业级硬件设计，MTBF（平均无故障时间）超过 20 万小时。
• 灵活扩展：模块化架构支持按需添加通信卡、I/O 模块或冗余单元。
• 跨平台兼容：无缝集成 ABB 800xA、第三方 PLC 及智能仪表，降低系统异构复杂度。
• 快速部署：预装功能块库（如 PID、电机控制算法），缩短工程开发周期。

典型应用场景

• 石油化工：裂解炉温度闭环控制、安全联锁系统（SIS）。
• 冶金行业：高炉送风系统、轧机张力控制。
• 新能源：光伏逆变器群控、储能系统充放电管理。
• 制药与食品：洁净车间环境监控、灌装线自动化。
