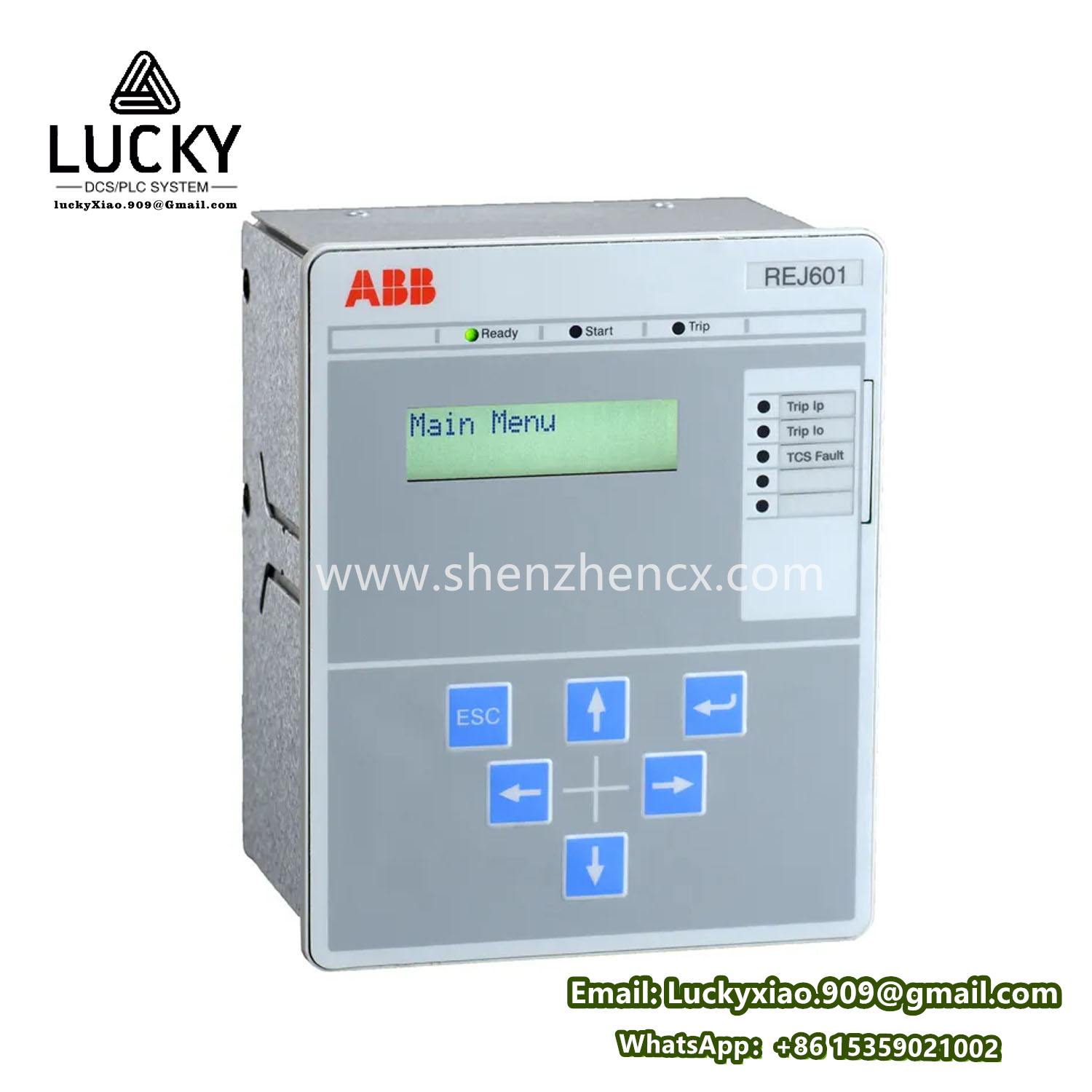

ABB REJ601 BD446NN1XG 数字式过电压保护继电器

ABB 的 REJ601 BD446NN1XG 是一款 数字式过电压保护继电器，专为电力系统中的电压异常保护设计，广泛应用于中低压配电网络、工业设施及可再生能源系统。该产品通过高精度监测电压参数，实现对设备的安全保护，防止因过电压、欠电压或电压不平衡导致的设备损坏。以下是其技术参数和用途的详细介绍：

技术参数

1. 核心功能

• 电压保护：
  • 过电压保护：动作阈值范围 50-300% Un（可调），响应时间 ≤20 ms。
  • 欠电压保护：动作阈值范围 10-90% Un（可调），延时时间可设定（0.1-60 s）。
  • 电压不平衡保护：检测三相电压不平衡度（阈值可调），防止电机或变压器过热。
• 频率保护：支持过频（50/60 Hz + 10%）及欠频（50/60 Hz - 15%）保护。
• 事件记录：内置故障录波功能，可存储 100 条事件记录，含时间戳及电压波形数据。

2. 输入与测量

• 额定电压：
  • 相电压：100-480V AC（50/60 Hz）。
  • 线电压：173-830V AC（适配三相系统）。
• 测量精度：±0.5% 电压测量误差，±0.1 Hz 频率精度。
• 输入通道：支持三相电压（L1, L2, L3）及零序电压（V0）监测。

3. 通信与接口

• 通信协议：
  • IEC 61850：支持 GOOSE 协议，实现快速故障信号传输。
  • Modbus RTU/TCP：通过 RS-485 或以太网接口与 SCADA 系统集成。
  • DNP3.0：适用于北美地区电力自动化网络。
• 数字输入/输出：
  • DI：2 路无源干接点输入，用于外部联锁或复位信号。
  • DO：4 路继电器输出（触点容量 5A/250V AC），用于跳闸或报警。

4. 环境与机械特性

• 工作温度：-25°C 至 +70°C。
• 防护等级：IP40（需安装在控制柜内），抗振动符合 IEC 60255-21-1 标准。
• 电源供电：24-48V DC 或 110-230V AC（宽范围输入），功耗 <5W。

5. 软件与配置

• 配置工具：通过 ABB PCM600 或 Relion® 系列专用软件 进行参数设置。
• 人机界面：前面板配备 LCD 显示屏及导航按键，支持本地状态查询及参数调整。

主要用途

1. 电网电压保护

   • 监测配电线路电压，在雷击、操作过电压或系统故障时快速切断电路，保护变压器、电容器组等设备。
   • 典型场景：变电站母线保护、馈线终端过电压防护。

2. 工业设备保护

   • 防止电机因电压不平衡或欠压导致过热损坏，例如矿山提升机、轧钢机驱动系统。
   • 在变频器输入端安装，抑制电网波动对敏感负载的影响。

3. 可再生能源系统

   • 用于光伏电站或风电场并网点，监测电压波动并触发保护，确保电网稳定性。
   • 支持孤岛检测，防止分布式能源在电网故障时意外运行。

4. 建筑与基础设施

   • 在数据中心、医院等关键设施中，保护 UPS 系统及精密设备免受电压暂降或浪涌影响。
   • 与自动切换开关（ATS）配合，实现双电源系统的电压监测与无缝切换。

产品优势

• 高精度与快速响应：采用数字信号处理（DSP）技术，确保毫秒级动作精度。
• 灵活配置：保护逻辑可通过软件自定义，适配复杂电力系统需求。
• 多协议兼容：支持主流通信标准，无缝集成智能电网及工业物联网（IIoT）平台。
• 紧凑设计：模块化结构节省空间，支持 DIN 导轨安装，便于机柜布局。

典型应用场景

• 电力公司：配电网自动化（DA）、环网柜电压保护。
• 工业厂矿：高压电机、泵组的电压异常保护。
• 轨道交通：牵引供电系统过电压防护。
• 商业楼宇：应急电源系统（EPS）电压监测。

注意事项

• 安装规范：电压互感器（PT）二次侧需可靠接地，避免测量误差。
• 定期校验：建议每 2 年进行一次精度校准，确保保护功能可靠。
• 通信配置：启用 IEC 61850 前需配置 ICD 文件，并与系统主站协议一致。
