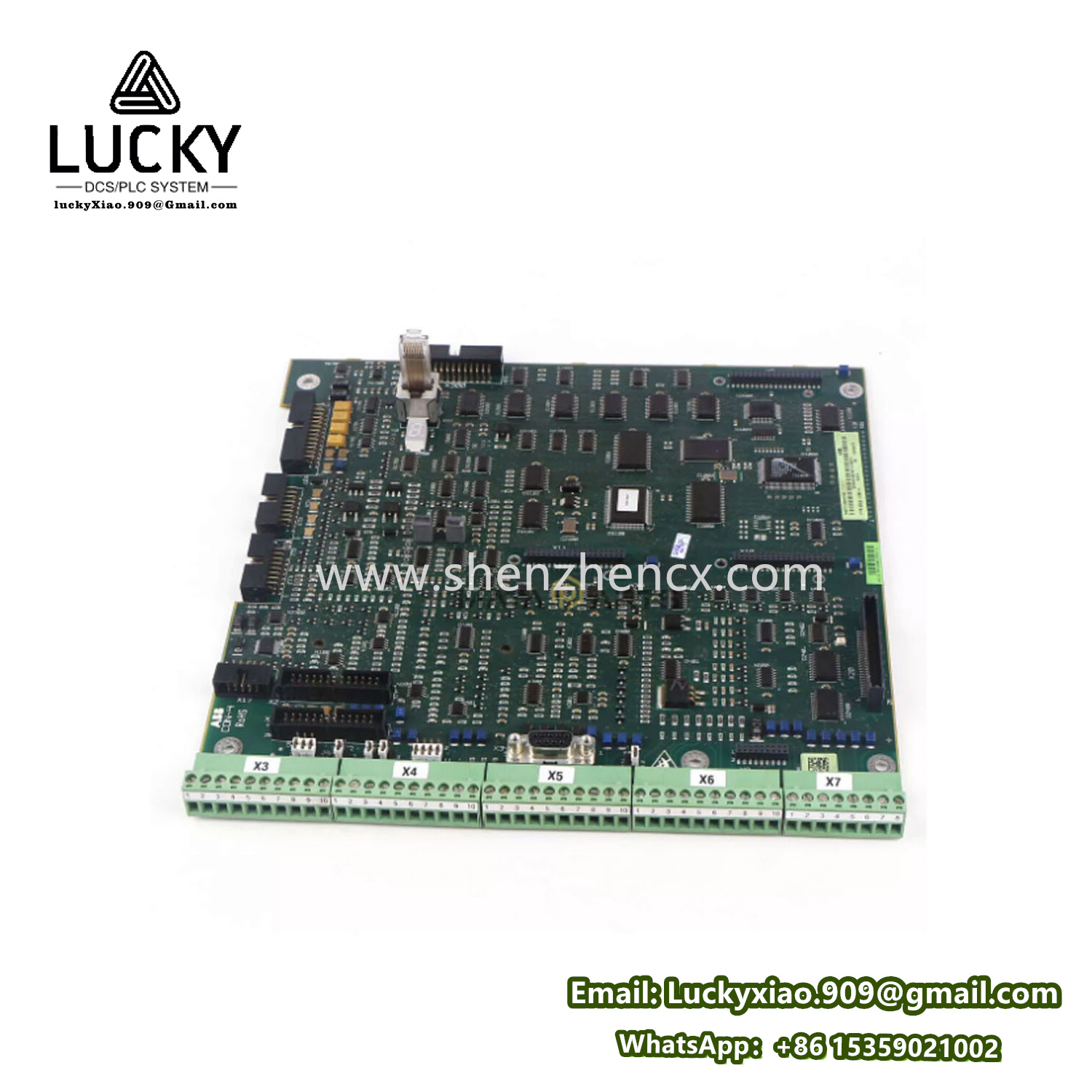

ABB 3ADT313900R1501 SDCS-CON-4 COAT-ROHS 通信接口模块

ABB 的 3ADT313900R1501 SDCS-CON-4 是一款 通信接口模块，属于 Symphony Plus 分布式控制系统（DCS） 的关键组件，专为工业自动化与电力系统设计。该模块支持多协议通信与数据交互，适用于发电厂、输配电网络及大型过程工业的实时控制与监控。其名称中的 COAT-ROHS 表明该产品符合 RoHS 环保标准（无有害物质限制），表面涂层满足工业耐腐蚀要求。以下是其技术参数和用途的详细介绍：

技术参数

1. 核心功能

• 通信协议：
  • 支持 Modbus RTU/TCP、IEC 60870-5-104、DNP3.0 等电力行业标准协议。
  • 可选配 PROFIBUS DP、OPC UA 扩展模块，适配工业物联网（IIoT）需求。
• 数据传输速率：
  • 以太网：10/100 Mbps（TCP/IP）。
  • 串行通信：最高 115.2 kbps（RS-485/232）。
• 接口配置：
  • 2 路以太网端口（RJ45） + 2 路串行端口（RS-485/232）。
  • 支持光纤接口（需选配 SFP 模块）。

2. 硬件特性

• 处理器性能：
  • 基于工业级 ARM 处理器，支持多线程任务处理。
  • 内存容量：128 MB RAM + 512 MB Flash（固件存储）。
• 电源要求：
  • 输入电压：24V DC（±20%），冗余电源支持。
  • 功耗：<8W（典型负载）。
• 隔离保护：
  • 通信端口与背板间光电隔离（1500V AC）。
  • 抗电磁干扰符合 IEC 61000-4 标准。

3. 环境适应性

• 工作温度：-40°C 至 +70°C（宽温设计，适应严苛环境）。
• 防护等级：IP40（需安装在控制柜内）。
• 湿度范围：5-95% RH（无凝露）。
• 抗振动/冲击：符合 IEC 60068-2-6/27 标准。

4. 软件与兼容性

• 系统集成：
  • 无缝兼容 ABB Symphony Plus 系统，支持 Composer 工程工具进行组态。
  • 可接入第三方 SCADA、PLC 或能源管理平台（如 PI System、ETAP）。
• 诊断功能：
  • 实时监测通信链路状态，支持 SNMP 协议告警推送。
  • 内置故障日志存储（循环记录 ≥1000 条事件）。

主要用途

1. 电力系统自动化

   • 在火电、水电或新能源电站中，作为 RTU（远程终端单元），采集发电机、变压器、断路器的运行数据并上传至控制中心。
   • 实现电网调度指令的下发（如负荷调节、断路器远程操作）。

2. 工业过程控制

   • 在石油化工、冶金行业，连接 DCS 与现场设备（如流量计、调节阀），支持 Modbus 到 PROFIBUS 的协议转换。
   • 在钢铁厂高炉控制系统中，集成多区域 PLC 数据，构建统一监控平台。

3. 智能变电站与微电网

   • 作为 IEC 61850 网关，将传统设备（非智能终端）接入数字化变电站网络。
   • 在微电网中协调光伏、储能与柴油发电机组的并网控制。

4. 数据透明化与能效管理

   • 将生产数据通过 OPC UA 推送至 MES/ERP 系统，实现能效分析与预测性维护。
   • 在智慧城市中，集成市政供电、供水、供热系统的实时监控。

产品优势

• 多协议兼容：支持电力与工业领域主流协议，打破信息孤岛。
• 高可靠性：工业级硬件设计，MTBF（平均无故障时间） ≥15 万小时。
• 灵活扩展：模块化结构支持按需添加通信卡或升级固件。
• 快速部署：预装协议驱动库，减少工程配置时间。

典型应用场景

• 发电厂：燃机控制系统（TCC）与厂用电监控系统（ECMS）的数据交互。
• 输配电网络：配电自动化终端（DTU/FTU）与主站的通信枢纽。
• 化工园区：DCS 与安全仪表系统（SIS）的跨网段数据集成。
• 轨道交通：牵引供电系统的远程监控与故障录波分析。
