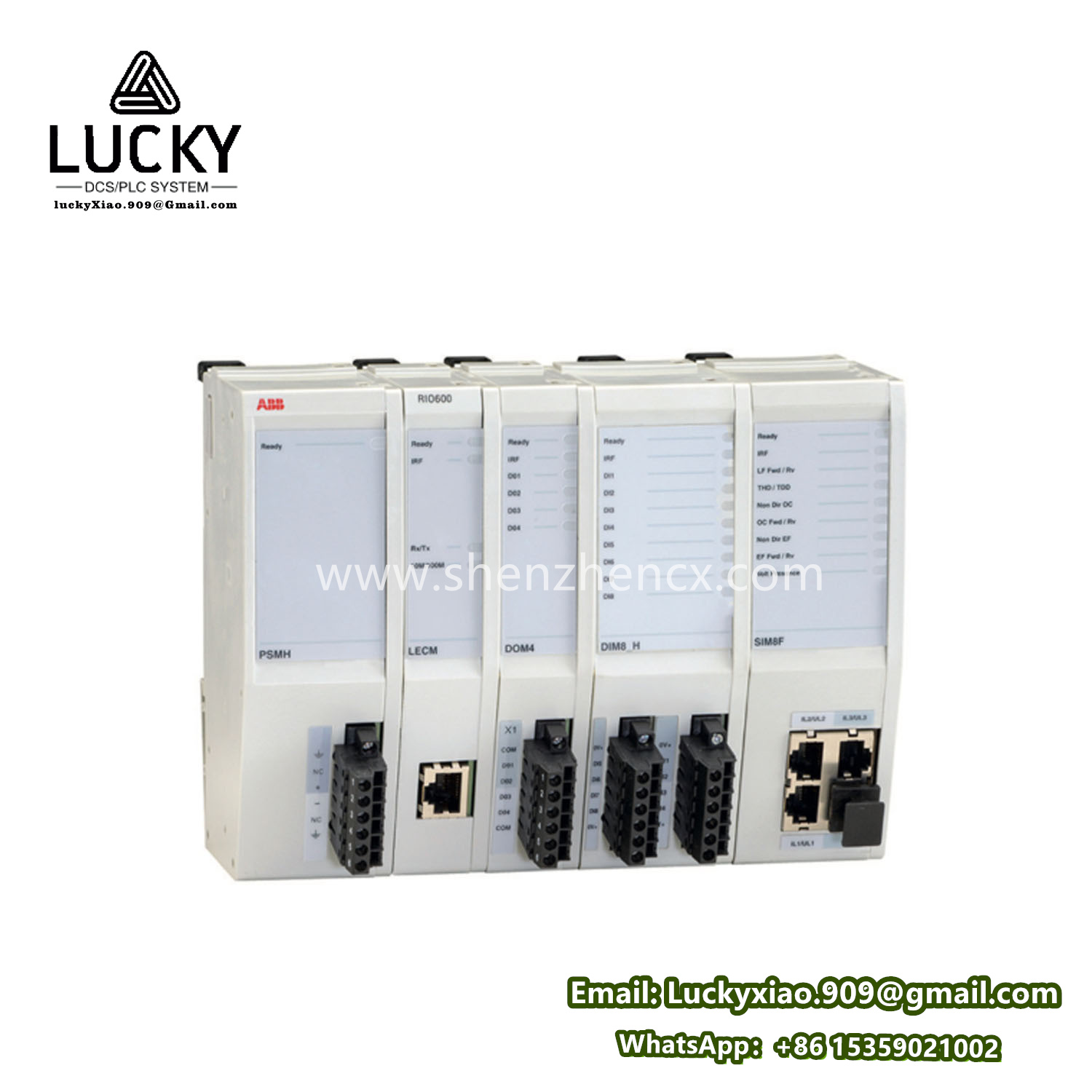

ABB RIO600 MOD600ASCM8H 分布式远程I/O系统
- 品牌：ABB
- 型号：RIO600 MOD600ASCM8H
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
ABB RIO600 MOD600ASCM8H 产品说明
产品系列
隶属于 ABB MOD600系列分布式远程I/O系统，专为工业现场信号采集与控制设计，是 RIO600远程站 的核心模块。
核心功能与作用
功能定位
- 8通道混合信号输入模块：支持 4路模拟量输入（AI） + 4路数字量输入（DI） 的灵活组合。
- 信号调理与隔离：内置信号转换、滤波及电气隔离（通道间隔离电压 250V AC）。
- 远程数据采集：通过现场总线（如PROFIBUS DP、Modbus TCP）将数据上传至主控系统（如AC 800M）。
核心作用
- 在恶劣工业环境中可靠采集传感器信号（温度、压力、流量等）和设备状态（开关、报警）。
- 减少现场布线成本，实现分布式数据采集与控制。
关键特性
| 特性 | 说明 |
|---|---|
| 混合通道设计 | 单模块集成4AI+4DI，节省安装空间与成本。 |
| 高精度模拟输入 | 16位分辨率，精度±0.1%，支持0-10V/4-20mA/热电偶/RTD等信号类型（软件可配置）。 |
| 数字输入滤波 | 可编程滤波时间（1ms~100ms），抑制信号抖动。 |
| 双重隔离保护 | 通道间隔离 + 现场侧与系统侧隔离（250V AC），抗干扰能力强。 |
| 工业级防护 | 工作温度 -40°C ~ +70°C，防护等级 IP20（需安装于柜内）。 |
| 状态诊断 | 支持断线检测、超量程报警，LED指示灯实时显示通道状态。 |
产品参数与规格
| 参数项 | 规格值/描述 |
|---|---|
| 订货号 | MOD600ASCM8H（完整型号标识符） |
| 模拟输入通道 | 4路，支持电压/电流/热电偶/RTD（具体型号决定） |
| 数字输入通道 | 4路，24V DC湿接点（标配），隔离输入 |
| 分辨率 | AI：16位； DI：1位 |
| 采样速率 | AI：10次/秒/通道（典型值） |
| 隔离电压 | 通道间：250V AC； 现场侧-系统侧：250V AC |
| 供电电压 | 24V DC（18~60V DC宽压输入），功耗≤ 5W |
| 通信接口 | 通过 底板总线 连接至 RIO600通信模块（如PROFIBUS DP模块、以太网模块） |
| 认证标准 | CE、UL、cULus、ATEX/IECEx（防爆可选） |
| 兼容性 | 必须插入 RIO600系列基板（如MOD600RB01） |
应用领域与用途
核心用途
在分布式控制系统中远程采集现场传感器数据及设备状态，适用于以下场景：
能源与电力
- 变电站：变压器温度监测（RTD）、断路器状态采集（DI）。
- 风电/光伏：逆变器运行状态、环境温湿度监测。
流程工业
- 石油平台：井口压力（4-20mA）、紧急关断阀状态（DI）。
- 化工厂：反应罐温度（热电偶）、泵运行/故障信号（DI）。
制造业与机械
- 生产线：电机电流监测（AI）、安全门开关状态（DI）。
- 冶金：高炉冷却水流量（AI）、料位报警（DI）。
基础设施
- 水处理：pH值监测（AI）、泵房浸水报警（DI）。
- 智能建筑：空调管道温度（AI）、消防设备就绪状态（DI）。
注意事项
- 模块配置：需通过 ABB MOD600 Configurator 软件配置信号类型、量程及滤波参数。
- 信号兼容性：
- AI通道：支持 电压型（0-10V）、电流型（4-20mA）或 温度传感器（需跳线设置）。
- DI通道：仅支持 24V DC电平输入（“1”=15-30V DC，“0”=0-5V DC）。
- 环境限制：避免安装在强电磁干扰源（如变频器）附近，需符合 IP20防护 要求。
