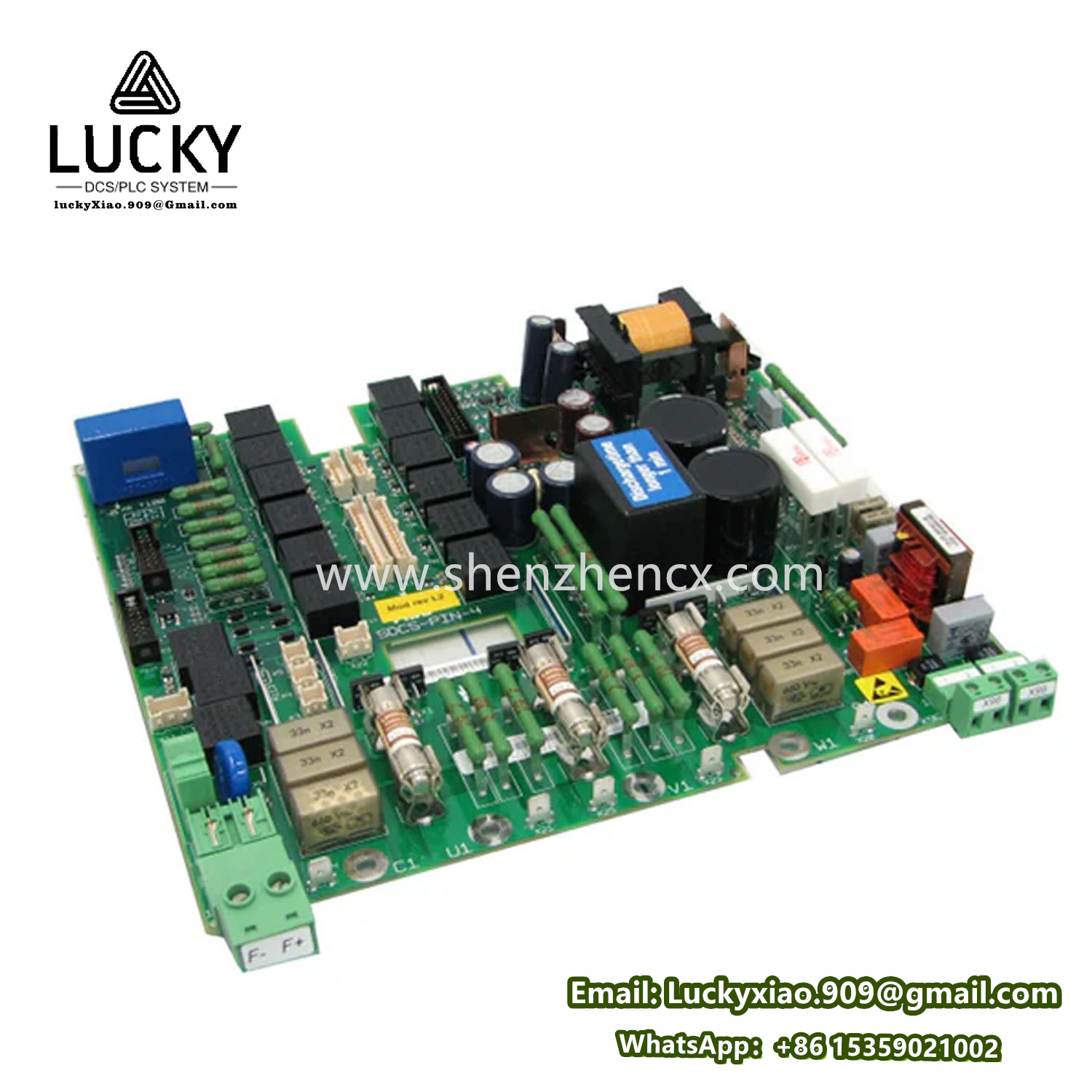

ABB SDCS-PIN-4B 信号接线端子模块
- 品牌：ABB
- 型号：SDCS-PIN-4B
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
ABB SDCS-PIN-4B
产品系列
隶属于 ABB Symphony Plus 分散控制系统（DCS） 的 信号接线端子模块 系列，是连接现场仪表与控制系统的关键接口组件。
核心功能与作用
功能定位
- 高密度信号转接：提供16路独立信号通道（支持电流或电压信号），将现场传感器/执行器电缆可靠接入控制系统机柜。
- 电气隔离防护：每通道内置信号隔离栅，消除接地环路干扰，保护控制系统免受现场侧电气浪涌冲击。
- 便捷维护设计：采用可插拔接线端子，支持不断电更换模块或维修通道。
核心作用
- 简化控制系统机柜布线，提升信号传输的稳定性与安全性。
- 为过程自动化系统提供“最后一米”的信号连接保障。
关键特性
| 特性 | 说明 |
|---|---|
| 通道隔离强度 | 通道间隔离电压 1500V AC，现场侧与系统侧隔离 2500V AC。 |
| 宽信号兼容性 | 支持 4-20mA电流信号、0-10V电压信号 及热电阻（RTD）直连。 |
| 高密度布局 | 单模块集成16个信号通道，节省机柜空间（宽度仅25mm）。 |
| 可视化诊断 | 每通道独立LED状态灯，实时指示信号通断及供电状态。 |
| 抗干扰设计 | 内置电磁屏蔽层，符合工业环境 EMC抗扰度标准（IEC 61000）。 |
| 无工具接线 | 弹簧夹持式接线端子，支持导线直径最大 2.5mm²，快速安装免压线。 |
产品参数与规格
| 参数项 | 规格值/描述 |
|---|---|
| 信号类型 | 模拟量输入（AI）/ 模拟量输出（AO） / 热电阻（RTD） |
| 通道数量 | 16通道（每通道独立隔离） |
| 隔离电压 | 通道之间：1500V AC； 现场侧-系统侧：2500V AC |
| 额定负载 | 电流信号：≤ 350Ω（4-20mA）； 电压信号：≥ 100kΩ |
| 接线容量 | 导线截面最大 2.5mm²（弹簧端子），支持单芯/多芯线 |
| 工作温度 | -40°C 至 +85°C（无凝露） |
| 防护等级 | IP20（需安装于控制柜内） |
| 兼容系统 | 专用于 ABB Symphony Plus S+ I/O 机架（如SDCS-CON机柜） |
应用领域与用途
核心应用场景
能源电力
- 火电厂：连接锅炉温度传感器、汽轮机振动变送器。
- 水电站：接入水位计、闸门开度反馈信号。
流程工业
- 石油化工：安全联锁系统的压力/液位信号转接。
- 制药食品：反应罐温度监测（RTD）、无菌阀控制信号。
基础设施工控
- 水处理厂：pH计、流量计信号接入控制室。
- 暖通空调（HVAC）：冷站水泵变频器控制信号连接。
