产品详情

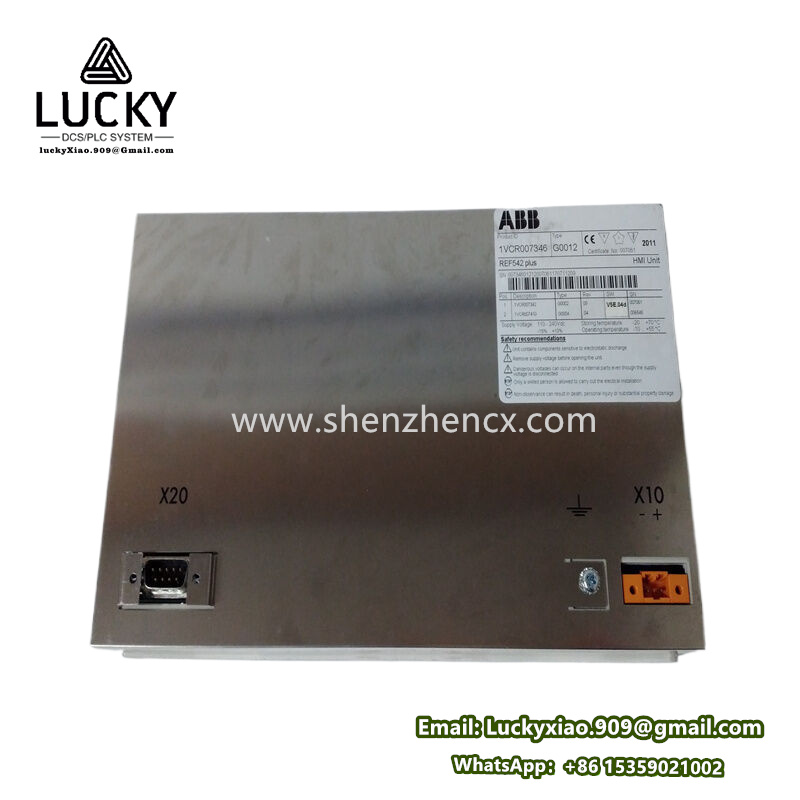

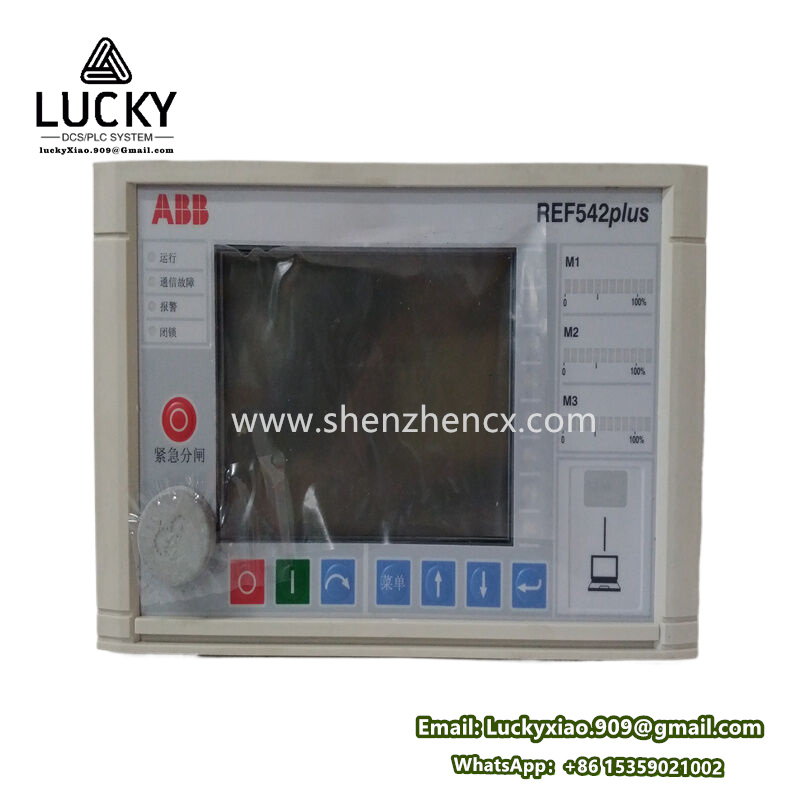

ABB REF542PLUS 智能配电保护测控单元
ABB REF542PLUS 是一款集保护、控制、测量、通信于一体的数字化智能配电管理终端。专为中低压配电系统设计，用于保障电网设备安全、实现自动化操作与实时状态监控，是构建智能变电站和现代化配电网络的核心设备。
产品系列定位
- 隶属于 ABB RELION® 保护继电器家族 中的 配电保护系列。
- 是 REF 500 系列旗舰产品的升级增强版，面向智能化配电场景。
核心规格与参数
| 功能类别 | 关键规格说明 |
|---|---|
| 电压等级 | 适用于 6kV~24kV 中压配网系统 |
| 保护功能 | ► 过流/短路保护（带方向性）<br>► 接地故障保护<br>► 过压/欠压保护<br>► 频率保护<br>► 变压器热过载保护 |
| 测量精度 | 电压/电流：±0.5% |
| 控制能力 | ► 支持最多 16路可编程逻辑控制 (PLC)<br>► 断路器遥控分合闸<br>► 自动切换备用电源 (ATS) |
| 通信接口 | 标配：2×以太网、RS485<br>支持协议：IEC 61850 (GOOSE/MMS)、Modbus TCP/RTU, DNP3.0 |
| 事件记录 | ► 1024条带时标事件<br>► 故障录波（支持 COMTRADE 格式） |
| 工作环境 | 温度：-25°C 至 +70°C |
核心特征
- 一体化集成设计
- 单台设备集成保护、测量、控制、计量四大功能，减少柜内设备数量。
- 高级保护算法
- 具备谐波分析、涌流抑制、方向判别等智能算法，提升保护可靠性。
- 灵活逻辑编程
- 通过 CFC（连续功能图） 自定义控制逻辑，适应复杂配电场景。
- 无缝系统集成
- 原生支持 IEC 61850 协议，直接接入变电站自动化系统（如 ABB MicroSCADA）。
- 强健工业设计
- 抗震强度 5g | 静电放电抗扰度 IV级（符合 IEC 60255 标准）。
核心作用
在配电系统中扮演 “智能安全卫士+自动化执行中枢” 双重角色：
- 实时守护：快速切除短路/接地等故障，保护变压器、母线、馈线等关键设备。
- 精准感知：连续监测电压、电流、功率因数等参数，生成电能质量报告。
- 自动控制：执行断路器遥控、负荷切换、电容器投切等操作。
- 数据枢纽：通过标准协议上传运行数据至监控中心，支撑智能决策。
典型应用场景
- 中压开关柜：安装于进线柜、出线柜、母联柜、变压器柜的保护测控单元。
- 环网自动化：实现故障定位、隔离和恢复供电（FA功能）。
- 分布式能源接入：管理光伏/风电并网点的保护与控制。
核心应用领域
| 行业 | 典型应用 |
|---|---|
| 电网配电 | 110/35kV变电站10kV出线、配网自动化环网柜、开闭所 |
| 工业能源 | 工厂总降压站、大型电机馈线保护、矿山供电系统 |
| 基础设施 | 机场/地铁牵引供电、医院/数据中心双电源系统、商业综合体配电房 |
| 新能源 | 风电场集电线路保护、光伏升压站馈线保护 |
| 公共事业 | 自来水厂水泵高压控制、污水处理厂配电自动化 |
核心价值
REF542PLUS 的核心优势体现在：
- ✅ 多功能集成：单设备替代传统“保护继电器+测控装置+PLC”，节省空间与成本；
- ✅ 智能防护：自适应保护算法显著降低误动/拒动风险；
- ✅ 开放互联：原生IEC 61850支持无缝融入智能电网架构；
- ✅ 坚固可靠：工业级设计保障25年生命周期稳定运行。
