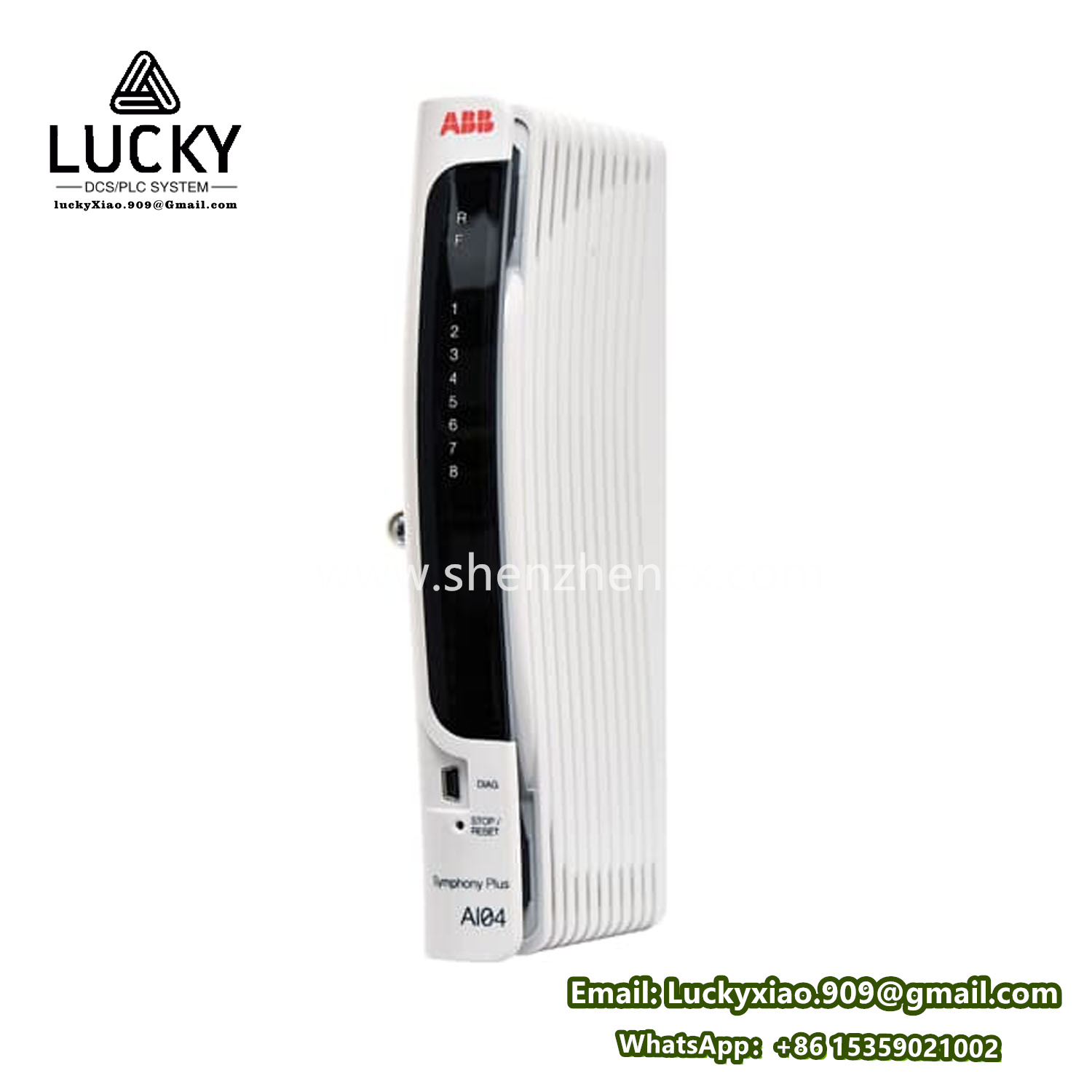

ABB AI04 Advant OCS 模拟量输入模块
- 品牌：ABB
- 型号：AI04
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
ABB AI04 Advant OCS 模拟量输入模块
产品说明
- 产品名称： Advant OCS 模拟量输入模块
- 型号代码：
AI04（基础型号，后缀决定具体规格） - 核心定位： 高精度工业过程信号采集模块，将传感器信号转换为数字量
- 拓扑结构： 模块化DIN导轨安装，支持热插拔
产品参数与规格
| 参数类别 | 详细说明 |
|---|---|
| 输入通道数 | 4通道（全隔离） |
| 信号类型 | ▶ 电压：±10V, 0-10V, 1-5V<br>▶ 电流：0-20mA, 4-20mA<br>▶ 热电阻：Pt100, Pt1000<br>▶ 热电偶：J/K/T型 |
| 分辨率 | 16-bit（含符号位） |
| 精度 | ±0.1% FS（@25°C） |
| 采样速率 | 10 ms/通道 |
| 共模抑制比 | >120 dB @ 50/60 Hz |
| 输入阻抗 | ▶ 电压：>1 MΩ<br>▶ 电流：250 Ω |
| 工作温度 | -25°C ~ +70°C |
| 背板通信 | Profibus DP / MODBUS RTU（通过通信适配器） |
| 供电电源 | 24VDC ±10% (功耗<3W) |
所属系列
- 系统平台： ABB Advant OCS (Open Control System)
- 兼容控制器：
graph TD A[AI04模块] --> B[CI801通信接口] B --> C[AC 800F控制器] B --> D[S800 I/O总线]
- 衍生型号：
- 基本型：AI04A（4-20mA）
- 高温型：AI04H（-40°C~+85°C）
- 本安型：AI04X（ATEX/IECEx Zone 1）
核心特征（优势）
- 智能信号自诊断
→ 实时检测断线/超量程/短路（LED报警+SOE记录） - 双冗余供电设计
→ 支持主备电源自动切换（±1ms切换时间） - 抗电磁干扰
→ 三重屏蔽结构（通过IEC 61000-4 Level 4测试） - 零漂移技术
→ 自动温度补偿（-25°C~70°C范围内误差<±0.01%/°C） - 开放式标定
→ 无需专用工具，通过HART协议远程校准
核心作用
- 信号标准化
→ 将现场传感器信号转换为控制器可处理的数字量 - 电气隔离
→ 通道间3000V AC隔离，防止地环路干扰 - 信号调理
→ 对微弱信号进行放大/滤波（支持mV级热电偶输入） - 过程安全
→ 为SIS系统提供AI输入（SIL2认证版本可选）
典型应用领域
系统连接示意图
传感器 → **信号电缆** → [AI04端子] → **背板总线** → PLC/DCS
行业应用场景
| 领域 | 典型信号类型 | 关键应用 |
|---|---|---|
| 化工过程 | 4-20mA压力变送器 | 反应釜压力监控 |
| 电厂DCS | Pt100热电阻 | 汽轮机轴承温度采集 |
| 水处理 | 0-10V pH值传感器 | 中和池酸碱度控制 |
| 食品机械 | J型热电偶 | 灭菌罐温度记录 |
| 制药洁净室 | 1-5V差压变送器 | HVAC房间压差监测 |
配置与维护要点
⚠️ 关键注意事项：
- 接地规范
→ 屏蔽层必须单点接地（典型接地电阻<1Ω） - 信号衰减补偿
→ 长距离传输时启用软件增益补偿（>100m需计算） - 通道组态
→ 同一模块禁止混接不同信号类型（电流/电压通道独立） - 防浪涌保护
→ 现场侧需加装SPD（如DEHN 903505）
