ABB SDCS-FEX-4A 4通道模拟量输入扩展模块
- 品牌：ABB
- 型号：SDCS-FEX-4A
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情

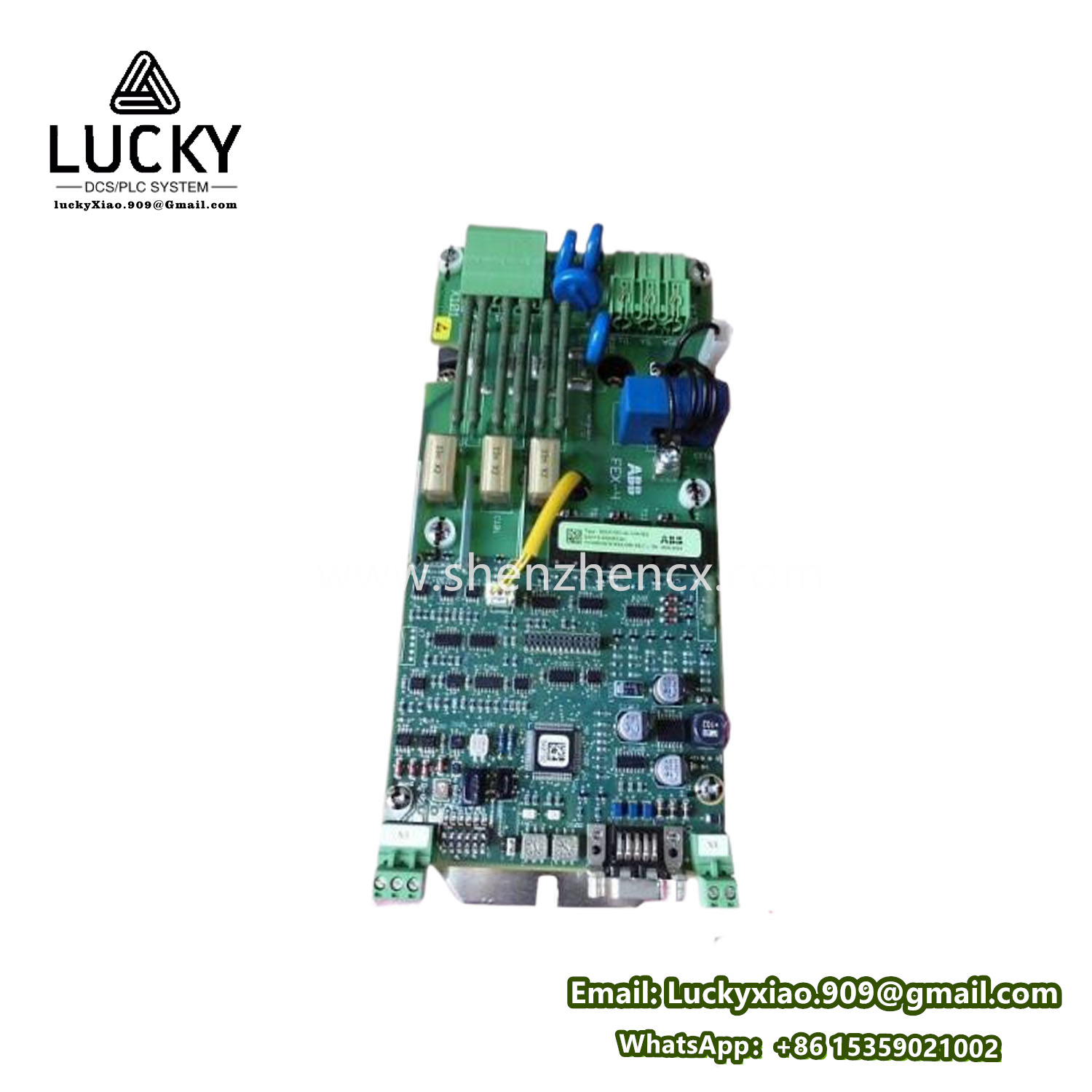

ABB SDCS-FEX-4A 4通道模拟量输入扩展模块
1. 产品说明
ABB SDCS-FEX-4A 是 Freelance DCS 系统 的 本质安全型（Ex ia）4通道模拟量输入扩展模块，专为危险区域传感器部署设计。支持 4-20mA/HART 信号采集，通过 FOUNDATION Fieldbus H1 总线供电并传输数据，实现 Zone 0/1 防爆环境 下的温度/压力/液位等信号安全接入。
2. 关键参数
| 参数 | 规格 |
|---|---|
| 通道数量 | 4路隔离模拟量输入 |
| 信号类型 | 4-20mA（带 HART 7协议透传） |
| 精度 | ±0.05% F.S. (满量程) |
| 采样率 | 100 ms/通道 |
| 防爆等级 | ATEX/IECEx Ex ia IIC T6 Ga (Gas) |
| 总线供电 | FOUNDATION Fieldbus H1 (31.25 kbps) |
| 功耗 | ≤ 15 mA (总线端) |
| 工作温度 | -40°C 至 +85°C (危险区域适用) |
| 安全认证 | SIL 2 (IEC 61508) / FMEDA报告支持 |
3. 产品规格
- 机械结构：
- 紧凑型：宽 32 mm × 高 115 mm × 深 105 mm
- 蓝色工程塑料外壳 (UL94 V-0)，IP66防护等级
- 支持导轨/壁挂安装
- 接线方式：
- M20 × 1.5铠装电缆接头（双密封圈防爆设计）
- 通道独立端子（0.5-1.5 mm²导线）
- 诊断功能：
- 断线检测（< 3.6mA报警）
- HART通信质量指示灯
4. 所属系列
- 主系列：ABB SDCS 分布式I/O家族
- 功能扩展型号：
- SDCS-FEX-4A：4AI（本型号）
- SDCS-FEX-8D：8DI（干接点输入）
- SDCS-FEX-4RTD：4路RTD输入
- 系统层级：
graph LR A[Freelance AC900F控制器] --FF H1总线--> B(SDCS-POW-1供电中继器) B --> C[SDCS-FEX-4A] B --> D[SDCS-FEX-8D]
- 功能扩展型号：
5. 核心特征
- 本质安全设计：
- 内置 能量限制电路（Ui=30V, Ii=120mA, Pi=1.2W）
- 无需安全栅直接连接Ex ia传感器
- 智能信号处理：
- 同时传输 过程值 + HART数据（PV+SV/TV/QV）
- 自定义量程转换（工程单位直接读取）
- 高可用性：
- 热插拔更换（FF总线无极性连接）
- 模块故障自动旁路（不影响总线通信）
- 配置简易性：
- DD文件自动识别设备（HART Device Description）
- 一键同步PDM（Process Device Manager）参数
6. 作用与用途
- 核心作用：
在 易燃易爆环境 中安全采集传感器信号，减少控制室至现场布线，提升DCS系统扩展性。 - 典型应用场景：
- 化工厂反应釜温度/压力监测（Zone 1）
- 油罐区液位变送器群组接入
- 天然气压缩机振动传感器信号采集
- 制药厂洁净区pH计HART诊断
7. 应用领域
| 行业 | 危险区域应用 | 信号类型 |
|---|---|---|
| 石油炼化 | 加氢反应器压力监测 | 4-20mA + HART阀位反馈 |
| 煤矿井下 | 瓦斯浓度传感器接入 | 本安型气体探测器信号 |
| LNG接收站 | 低温储罐液位连锁控制 | 雷达液位计HART诊断信息 |
| 涂料生产 | 溶剂储罐温度安全报警 | PT100温度变送器 |
| 粮仓监控 | 粉尘防爆区料位检测 | 电容式物位开关 |
补充说明
- 型号解析：
- SDCS：System 800xA Distributed Control Solution
- FEX：Fieldbus Extension
- 4A：4通道 Analog输入
- 安装规范：
- 总线长度 ≤ 1900 m（Type A电缆）
- 每段FF总线最多挂接 16个模块
- 生命周期状态：
- 量产中（兼容 FOUNDATION Fieldbus Rev 1.6）
⚠️ 安全警告：
- 必须使用 蓝色铠装FF总线电缆（型号：AWM 2095）
- 接地电阻 ≤ 1 Ω（防雷击浪涌）
- 本安回路与非本安线路间距 ≥ 50 mm
