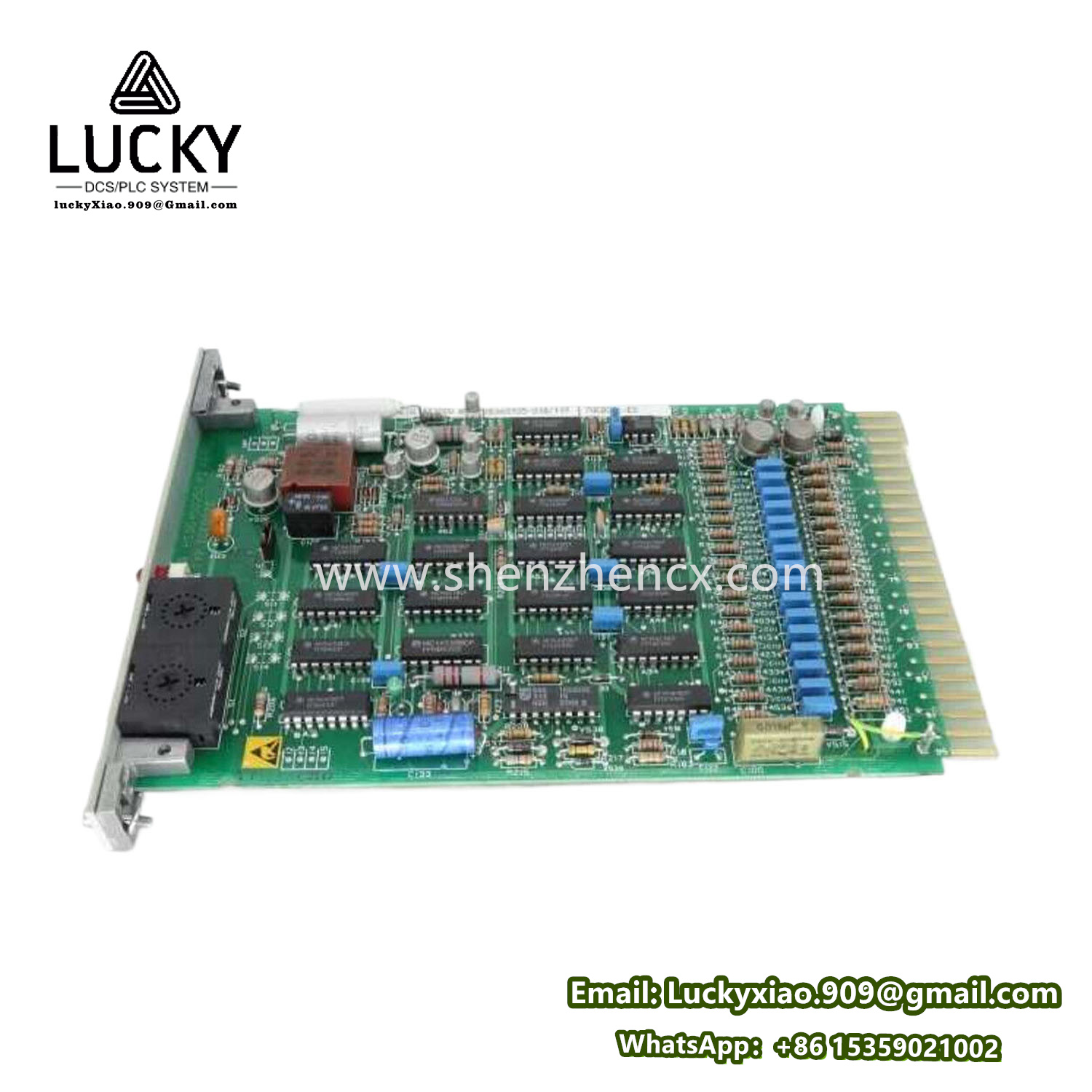

ABB 70EB02C-ES DeviceNet从站模块
- 品牌：ABB
- 型号：70EB02C-ES
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
1. 产品类别
该型号属于 ABB PLC/DCS系统 的 通信接口模块，具体为 DeviceNet从站模块，专用于连接ABB控制器（如AC500 PLC）与DeviceNet现场总线网络，实现设备级数据交换。
2. 产品说明
- 核心功能：
- 协议转换：将控制器内部数据映射到DeviceNet总线，支持 I/O数据实时传输（如开关量/模拟量信号）。
- 节点扩展：允许在DeviceNet网络中增加最多64个从站设备（如传感器、驱动器）。
- 物理设计：
- 模块化结构，支持DIN导轨安装。
- 内置LED状态指示灯（电源、通信、故障）。
- 端子排接线，防护等级 IP20（需安装在电柜内）。
3. 关键参数与规格
| 参数项 | 技术规格 | 说明 |
|---|---|---|
| 总线协议 | DeviceNet (符合ODVA标准) | 波特率：125/250/500 Kbps |
| 通信接口 | 5针开放式连接器 (M12或凤凰端子) | 支持干触点输入 |
| 数据传输 | 最大输入/输出：64 Byte | 循环数据+显式报文 |
| 节点地址设置 | 旋转拨码开关 (0-63) | 无需软件配置 |
| 电源电压 | 24 V DC ±10% | 典型功耗：≤ 5 W |
| 工作温度 | -25°C ~ +55°C | 无冷凝环境 |
| 隔离保护 | 总线-控制器间 1500 V AC 电气隔离 | 抗电磁干扰 (EMS/EMI) |
| 认证标准 | CE, UL, cUL, DNV-GL | 工业级安全认证 |
4. 系列归属
- 主系列： ABB AC500 PLC 扩展模块家族
- 子系列： AC500 DeviceNet 接口模块
- 兼容控制器：
- AC500-eCo系列 (经济型)
- AC500-PM5xx系列 (高性能)
- AC500-S系列 (安全型)
5. 核心特征
- ✅ 即插即用：拨码开关设置节点地址，简化现场调试。
- ✅ 无缝集成：通过 ABB Automation Builder 软件自动识别模块。
- ✅ 诊断能力强：LED实时指示总线状态（绿色-运行/红色-故障）。
- ✅ 高兼容性：支持 Rockwell/OMRON 等主流DeviceNet主站。
- ✅ 数据高效性：支持 轮询(COS)/周期(Cyclic) 通信模式。
6. 作用与用途
- 核心作用：
- 设备联网：将远程I/O、变频器、HMI等接入DeviceNet网络。
- 数据中继：在大型网络中扩展信号传输距离（最大500米）。
- 典型应用场景：
- 生产线控制：汽车装配线传感器群集中采集。
- 机械制造：注塑机多轴驱动器同步控制。
- 能源监控：配电柜电流/电压信号远程上报。
- 设备维护：通过DeviceNet读取电机驱动器故障代码。
7. 应用领域
| 行业 | 具体应用 |
|---|---|
| 汽车制造 | 焊接机器人I/O扩展、涂装线阀门控制 |
| 食品包装 | 灌装机光电传感器网络、贴标机速度同步 |
| 物料输送 | 堆垛机定位开关群控、输送带急停信号采集 |
| 水处理 | 泵站液位计集中监测、加药阀远程控制 |
| OEM设备 | 印刷机械张力控制、纺织机锭子状态监控 |
重要提示
- 停产替代：
- 该型号可能已被新一代模块 70EBDN-01 替代，需查证库存状态。
- 系统兼容：
- 必须匹配ABB Automation Builder V1.6+ 软件组态（免费下载）。
- 网络配置：
- 终端电阻需置于总线首尾节点（120Ω）。
