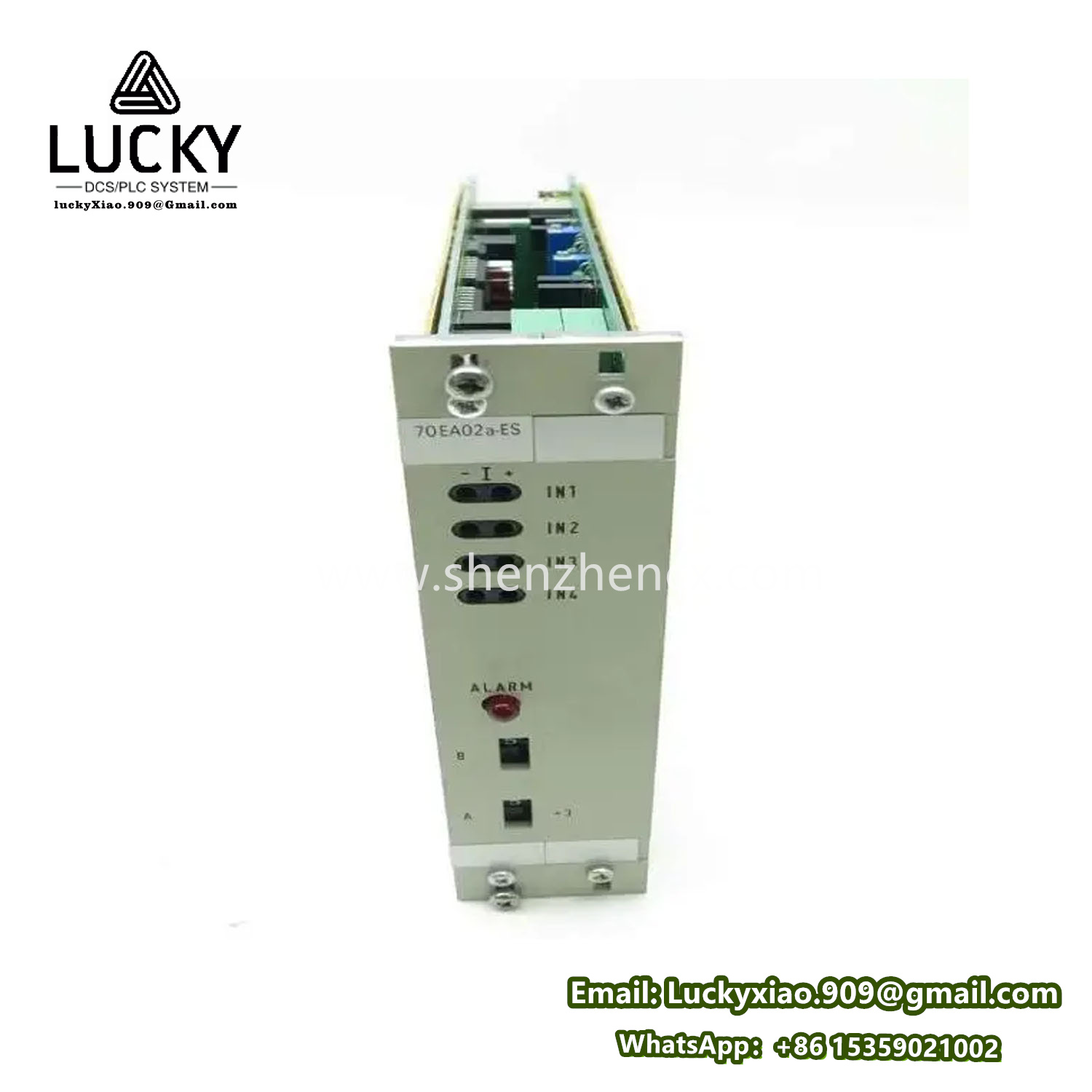

ABB 70EA02A-ES 16位高精度模拟量输入模块
产品说明
70EA02A-ES 是ABB S800 I/O系列 的 16位高精度模拟量输入模块，支持 8通道差分信号采集。专为工业过程控制设计，提供 ±0.05% FSR 测量精度与 通道间隔离（500VDC），适用于需要高可靠信号转换的DCS/PLC系统，如化工厂温度链监测或发电厂振动分析。
产品系列与关联型号
| 属性 | 详情 |
|---|---|
| 所属系列 | ABB S800 分布式I/O系列 |
| 必需基座 | 需安装于 SD822/SD823基座单元（不支持独立运行） |
| 冗余兼容 | 可与 70EA02A-RS 冗余模块配对使用 |
| 替代型号 | 70EA01A-ES（12位精度，经济型） |
| 固件版本 | FW 5.0 及以上（支持在线升级） |
核心功能与作用
- 高精度信号转换
- 16位ADC分辨率（±0.05%全量程精度 @25°C）
- 支持 TC（热电偶）/RTD（热电阻）/mV/V/mA 多信号类型
- 智能诊断
- 实时检测断线/短路/超量程（0.5ms响应）
- 通道级故障LED指示（红/黄双色）
- 抗干扰设计
- 通道间隔离耐压500VDC
- 共模抑制比 ≥120dB（50/60Hz）
- 热插拔支持
- 带电更换模块（需基座支持Live Insertion功能）
关键参数与规格
| 类别 | 技术参数 |
|---|---|
| 输入通道数 | 8路（差分输入，可配置为4路RTD三线制） |
| 测量范围 | - 电压：±50mV 至 ±10V（8档可编程） |
| - 电流：0–20mA / 4–20mA（250Ω取样电阻） | |
| - TC：J/K/T/E/R/S/B/N型（冷端补偿精度±0.5°C） | |
| - RTD：Pt100/Pt1000/Ni120（2/3/4线制） | |
| 采样速率 | 10ms/通道（全扫描周期80ms） |
| 温度漂移 | ±15ppm/°C（<±0.005% FSR/°C） |
| 工作电源 | 24VDC（基座供电，功耗1.8W） |
| 隔离等级 | 通道间500VDC，通道-系统1500VDC |
| EMC抗扰度 | IEC 61000-4-4（±2kV浪涌） / IEC 61000-4-5（±1kV EFT） |
| 工作温度 | -40°C 至 +70°C（无冷凝） |
| 认证标准 | UL 61010-1, CE, EAC, cULus Class 1 Div 2 |
核心特征
- 自适应量程
- 自动切换增益（如4–20mA与0–10V混接）
- 软件校准功能（无需硬件电位器）
- 冷端补偿技术
- 内置高精度PT1000环境温度传感器
- 支持外部补偿端子（CJC输入）
- 数据安全机制
- 掉电保存校准参数（EEPROM存储）
- 写保护密码（防止误操作）
- 工程便捷性
- 模块标签可书写区域（方便现场标识）
- 支持DD文件导入（与ABB/Honeywell DCS无缝集成）
应用领域
适用于高精度过程信号采集的关键场景：
- 电力能源
- 汽轮机轴承温度监测（PT100三线制）
- 变压器绕组热点温度分析（K型热电偶）
- 石油化工
- 反应釜压力变送器采集（4–20mA HART）
- 催化裂化装置热偶阵列监控
- 制药行业
- 生物反应器pH/DO传感器输入（mV信号）
- 洁净室压差变送器联网
- 冶金制造
- 连铸机结晶器水温差监测（Pt1000）
- 轧机液压站油膜厚度传感（0–10V）
接线配置示例
典型RTD三线制连接： 通道1+ ───▶ [RTD A端] 通道1- ───▶ [RTD B端] REF1 ───▶ [RTD C端]（补偿线） ▲ └─ 屏蔽层接地（基座TG端子） 注：每通道支持独立信号类型配置
诊断与维护
- 状态指示：
- 绿色RUN灯：模块运行正常
- 红色ERR灯：硬件故障（需更换）
- 黄色CHx灯：通道级报警（x=1–8）
- 故障代码（通过上位机读取）：
- E201：输入超量程（检查传感器量程）
- E307：冷端补偿失效（清洁CJC端子）
- 校准步骤：
- 接入标准信号源（如Fluke 744）
- 通过Control Builder M执行"Auto-Calibration"
- 保存校准系数至模块EEPROM
