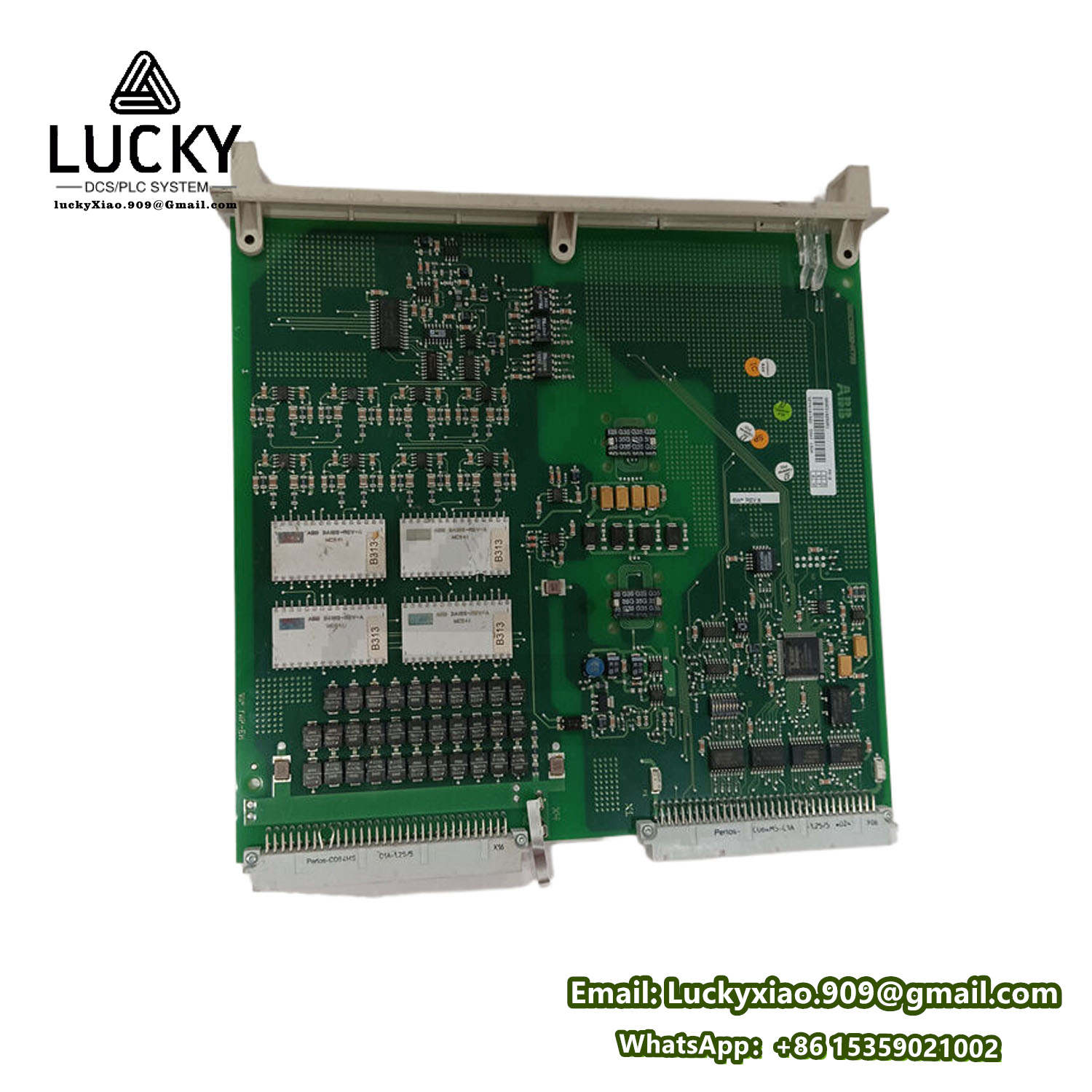

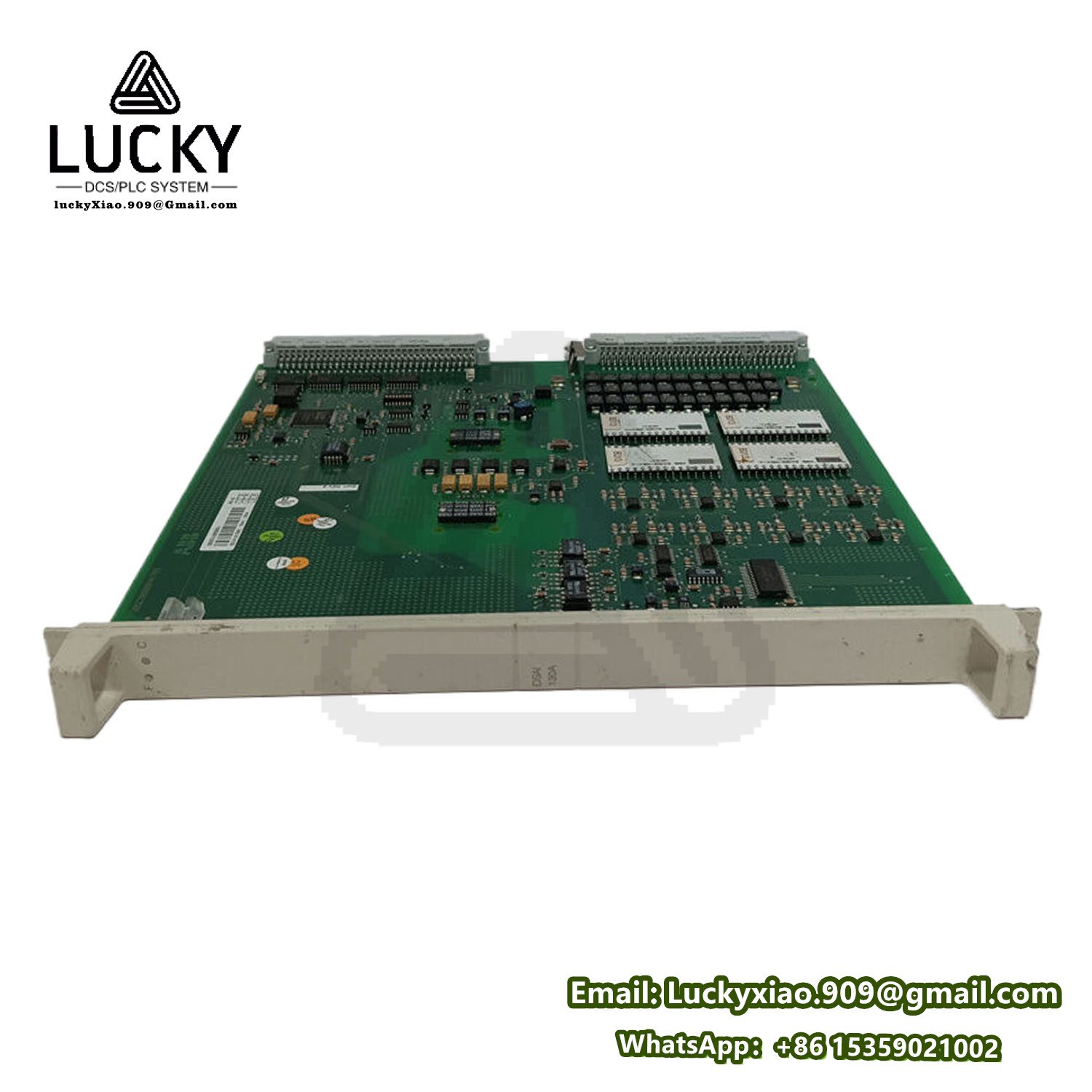

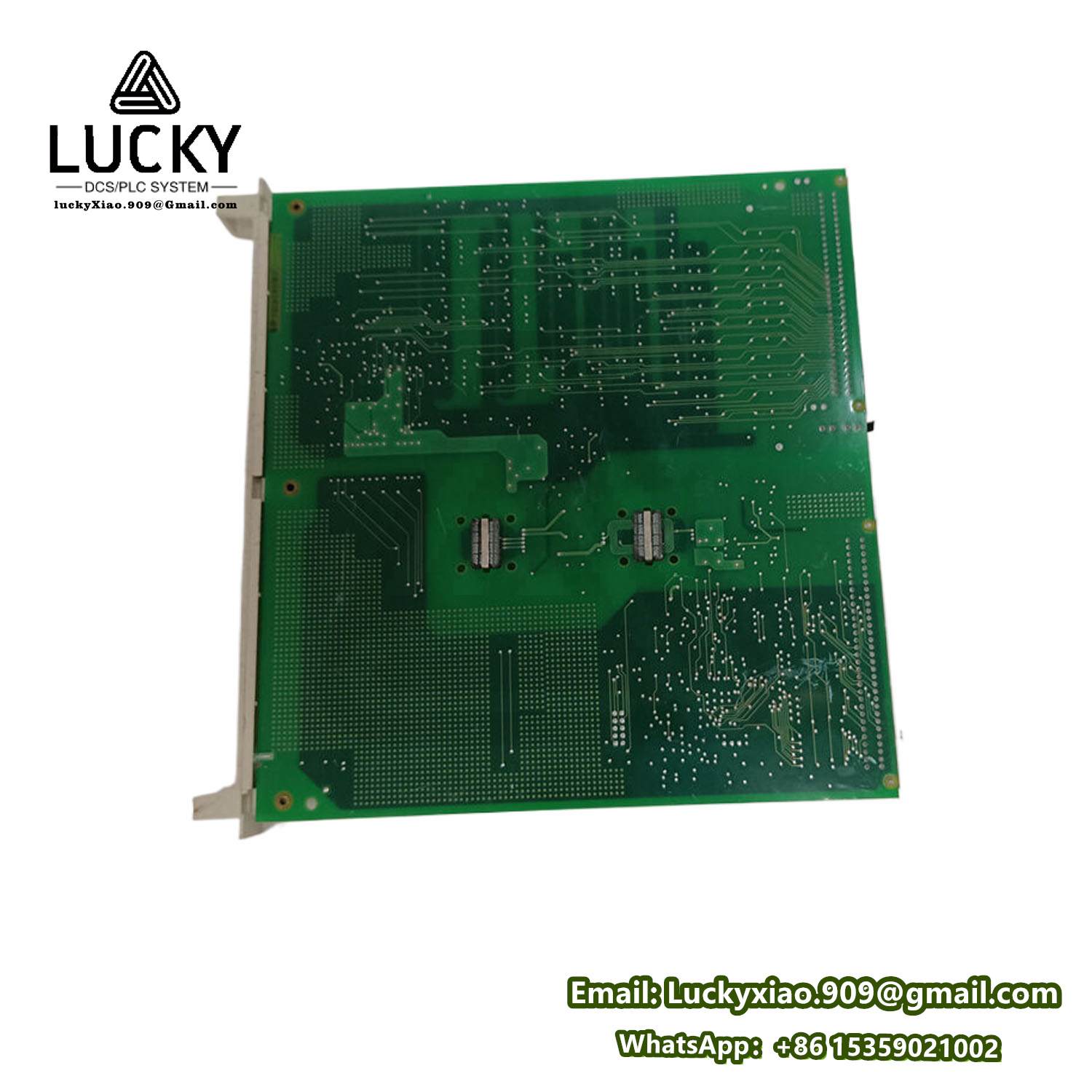

ABB DSAI130 16位高精度模拟量采集模块

ABB DSAI130 16位高精度模拟量采集模块

产品说明

DSAI130 是ABB S500 I/O系列 的 16位高精度模拟量采集模块，专为电力系统 实时监测与保护 设计。支持 8通道电气量同步采样，通过 光纤总线 与保护装置通信，实现 μA级电流 与 mV级电压 的精确测量，满足 IEC 61850-9-2 LE 采样值传输标准。

产品系列与定位

核心功能与作用

1. 高精度采集
   • 分辨率： 16位 ADC（最小可测±10μA / ±1mV）
   • 同步误差： ≤±100ns（8通道同步采样）
2. 信号调理
   • 内置 可编程增益放大器（PGA，增益1~128倍）
   • 自动切换 电压/电流量程（默认：±10V/±20mA）
3. 数据传输
   • 支持 IEC 61850-9-2 SV协议（4000Hz采样率）
   • 通过 冗余光纤环网（FCI总线）上传数据
4. 自诊断
   • 实时监测 通道断线 / 超量程 / AD芯片异常
   • 板载 EEPROM 存储校准参数（免现场标定）

关键参数与规格

核心特征

1. 动态范围扩展
   • 自动切换 高/低量程（如：0-1V档测小信号，0-10V档测大信号）
2. 相位补偿
   • 软件校正 通道间相位差（精度±0.05°）
3. 热插拔设计
   • 支持 运行时更换模块（FCI总线自动重同步）
4. 抗干扰技术
   • 二阶 抗混叠滤波器（截止频率2kHz）
   • 双层屏蔽 壳体（内外层绝缘阻抗>100MΩ）

应用领域

核心场景：电力设备状态监测与保护

1. 发电机/变压器监测
   • 转子绕组 微电流泄漏 检测（μA级精度）
   • 铁芯接地电流 在线诊断（分辨率0.1mA）
2. 高压断路器特性测试
   • 分合闸线圈电流 波形分析（捕捉ms级瞬态）
   • 储能电机 启动电流 录波
3. 新能源电站
   • 光伏组串 绝缘阻抗监测（正负极对地电压）
   • 风机叶片 防雷系统泄漏电流 采集
4. 工业过程控制
   • 电解槽 极板电压均衡性 监测
   • 变频器输出 谐波电压 实时采样

典型接线方案

变压器铁芯接地电流监测：[CT二次侧] → [DSAI130通道1]
          → [DSAI130通道2]（备份）
↓
FCI光纤总线 → [Relion 670保护装置]  实现：
- 实时报警阈值：>100mA（持续）或>500mA（瞬态）
- 数据上传至状态监测系统（CMS）

诊断与维护

1. 状态指示灯：
   • RUN（绿闪）： 采样运行中
   • ERR（红）： 通道故障（需查看诊断码）
   • SYNC（蓝）： 光纤时钟同步锁定
2. 故障代码（LCD显示）：
   • F01： 输入超量程（检查传感器量程）
   • F07： AD校准数据丢失（需重新标定）
3. 校准工具：
   • ABB CAL500 校准仪（精度0.01级）
   • 专用软件 S500 I/O Configurator（生成校准报告）

⚠️ 安全警告：

• 禁止 带电拔插传感器（可能损坏ADC前端）
• 电压输入 必须经PT隔离（防止高压窜入）

附加说明

• 认证标识：
  • CE，cULus（北美），EAC（俄罗斯），DNV-GL（船舶）
  • 中国计量认证：CMA（报告编号：GZJ2023-I-0125）
• 生命周期：
  • 量产型号（持续供货至2030年）
  • 替代方案：DSAI132（增加RTD/热电偶输入）
• 文档资源：
  • 《S500 I/O系统安装指南》(3BSE050346R0001)
  • 《IEC 61850-9-2配置手册》(1MRK511520-BEN)
• 特殊应用备注：
  • 用于电弧炉等高干扰场景时，需外接 RC吸收电路
  • 长距离传感器建议 双绞屏蔽线+磁环滤波

精度校准参数表

选型指南
