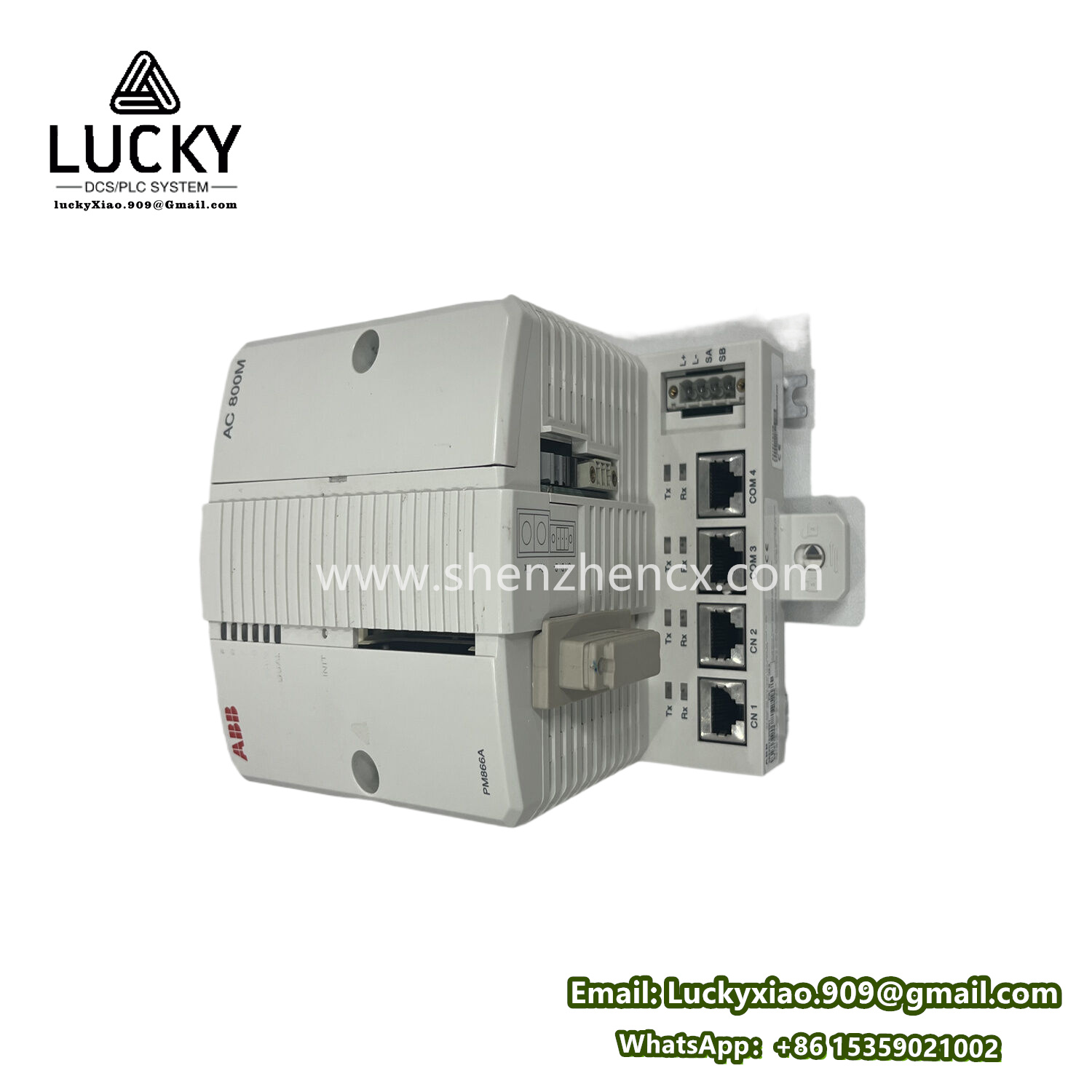

ABB System 800xA 系列 PM866A 3BSE076359R1 中央处理器模块
- 品牌：ABB
- 型号：PM866A 3BSE076359R1
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
ABB PM866A 3BSE076359R1 产品介绍
ABB PM866A 3BSE076359R1 是一款功能强大的中央处理器模块，隶属 ABB Ability System 800xA 系列，专为工业自动化与复杂过程控制场景而设计。凭借先进的技术和可靠的性能，在工业领域中发挥着关键作用。
一、技术参数
- 处理器：采用 133MHz 的 32 位 MPC866 处理器，部分资料显示也有采用双核 ARM Cortex - A9 处理器，具备强大的运算能力，可快速处理复杂的控制逻辑与大量数据，确保系统高效运行。例如在大型自动化生产线中，能及时响应各类传感器反馈的数据，并迅速下达控制指令，保障生产流程的顺畅。
- 内存：拥有 64MB 的 RAM，其中 51.389MB 可供应用程序使用，还有 4MB 闪存 PROM 用于存储固件。也有资料表明其具备 2GB RAM 和 4GB 闪存的配置，为程序运行和数据存储提供充足空间，满足不同规模工业项目的需求，无论是简单的设备控制还是复杂的工业过程监控，都能稳定运行。
- 电源：电源输入为 24VDC，工作电压范围在 19.2 - 30V DC 之间，电流消耗在 + 24V 时典型值为 210mA，最大值 360mA，功耗典型值 5.1W，最大值 8.6W，内置 3.6V 锂电池用于备用，保障在外部电源短暂中断时，设备关键数据不丢失，维持系统稳定运行。
- 通信端口：配备 2 个 RJ45 以太网端口（CN1、CN2），2 个 RJ45 串行端口（COM3、COM4）。COM3 是带调制解调器控制信号的 RS - 232C 端口，COM4 是隔离端口，用于连接配置工具。同时，支持多种通信协议，如 Ethernet/IP、Modbus TCP、OPC UA 等，方便与其他设备和系统进行数据交互，实现工业网络的互联互通。
- 工作环境：工作温度范围为 + 5℃至 + 55℃，存储温度为 - 40℃至 + 70℃，相对湿度 5% 至 95%（无冷凝），能适应多种工业环境，从高温的钢铁冶炼车间到潮湿的食品加工厂房，都能稳定工作。
- 尺寸与重量：产品宽度 119mm，高度 186mm，深度 135mm，重量方面，型号 K01 为 1200g，型号 K02 为 2700g，也有资料显示其重量约为 0.8kg 或 0.242kg，整体设计紧凑，便于在控制柜等空间有限的地方安装。
二、产品规格
- I/O 模块兼容性：可连接多达 64 个 I/O 点，支持数字量、模拟量以及特殊功能的 I/O 模块，能满足不同类型工业信号的采集与控制需求。如在化工生产中，可连接温度、压力、流量等模拟量传感器，以及控制电机启停、阀门开闭的数字量执行器。
- 防护等级：达到一定防护标准，虽不同资料未明确统一防护等级，但可推测能抵御一定程度的灰尘和液体入侵，保障在复杂工业环境中的稳定运行。
- 安装方式：支持标准的工业安装方式，可便捷地安装在控制柜内，便于系统集成与后期维护。
三、产品特征
- 高性能：运算速度快，1000 次布尔运算仅需 0.09 毫秒，每个控制器支持 32 个应用程序，每个应用程序支持 64 个程序、128 个图表，每个控制器有 32 个任务，不同循环时间数量为 32，每个应用程序的循环时间低至 1ms，适用于高速运行和实时通信场景，确保过程的高效控制，在对响应速度要求极高的自动化生产线上优势显著。
- 模块化设计：灵活的设计允许与多种 I/O 模块轻松配置，方便在 ABB 800xA 系统中集成和互换，用户可根据实际项目需求，随时扩展或更换 I/O 模块，降低系统升级与维护成本。
- 高可靠性：内置冗余功能，支持 CPU 冗余，在部分组件出现故障时仍能确保系统持续运行，提高系统可用性，减少因设备故障导致的生产中断风险，对于连续生产的工业企业至关重要。
- 通信能力强：多种通信端口和丰富的通信协议，使其具备广泛的设备连接能力，可与 ABB 的 IRB 1400 和 IRB 1600 系列机器人等设备兼容，也能与第三方设备通信，实现复杂工业系统的协同工作。
- 易于监控与配置：部分产品提供内置 Web 服务器，方便用户通过网络浏览器进行配置和监控，无需额外复杂的软件工具，降低操作难度，提高工作效率。
四、用途
- 逻辑控制：执行复杂的逻辑控制任务，依据预设程序和采集到的现场数据，控制设备的运行状态与动作顺序。如在自动化仓储系统中，根据货物位置、运输设备状态等信息，控制堆垛机、输送机等设备的运行，实现货物的自动存储与检索。
- 过程控制：对工业生产过程进行精确控制，通过连接各类传感器和执行器，实时监测和调节生产过程中的温度、压力、流量等参数。在化工反应过程中，根据反应温度、压力变化，自动调节进料阀门开度、加热或冷却设备功率，确保反应在最佳条件下进行。
- 运动控制：配合运动控制模块和电机驱动器，实现对机械设备运动的精准控制，可控制电机的转速、转向、位置等参数，应用于机床加工、机器人操作等领域，保证加工精度和操作准确性。
- 数据采集与处理：采集来自传感器、仪表等设备的数据，并进行处理、存储和分析。在智能工厂中，收集生产线上各设备的运行数据，如设备运行时间、故障次数等，为企业生产决策提供数据支持，助力优化生产流程、提高生产效率。
五、应用领域
- 制造业
- 汽车制造：用于汽车生产线上的设备控制，如冲压机、焊接机器人、装配机器人等。通过 PM866A 精确控制设备动作，提高汽车零部件的加工精度和装配质量，实现高效、自动化生产。
- 电子制造：在电子产品生产过程中，控制 SMT 贴片机、波峰焊机等设备运行，根据生产工艺要求，精准调节设备参数，确保电子元器件的准确贴装和焊接，提升电子产品的生产质量与稳定性。
- 能源领域
- 电力生产：应用于火力发电厂、风力发电厂等。在火力发电厂中，控制锅炉燃烧系统、汽轮机调速系统等，保障发电设备稳定运行，提高发电效率；在风力发电厂中，根据风速、风向等参数，控制风力发电机的桨叶角度和转速，实现风能的高效利用与稳定发电。
- 能源输送：在石油、天然气输送管道系统中，对沿线的泵站、阀门等设备进行监控与控制。通过采集管道压力、流量等数据，控制设备运行，保障能源输送的安全与稳定。
- 化工行业
- 过程控制：在化工生产过程中，对反应釜、精馏塔、泵阀等设备进行精确控制，确保化工生产过程安全、稳定、高效运行，提高化工产品质量和生产效率。
- 安全监测：配合安全监测传感器，实时监测化工生产环境中的有毒有害气体浓度、可燃气体泄漏等安全隐患，当检测到异常情况时，迅速触发报警装置和安全保护措施，保障生产现场人员安全。
- 水和污水处理：用于控制污水处理厂的水泵、格栅机、曝气机等设备运行，根据水质、水量等参数变化，自动调节设备工作状态，实现污水处理过程的自动化控制，提高污水处理效率和质量，保障水资源的合理利用和环境安全。
- 交通运输：在智能交通系统中，控制交通信号灯、停车场管理系统等设备。通过采集车流量、车辆位置等信息，动态调整交通信号灯时长，优化交通流量，提高交通运输效率；在停车场管理中，实现车辆进出自动识别、车位引导、收费管理等功能。
