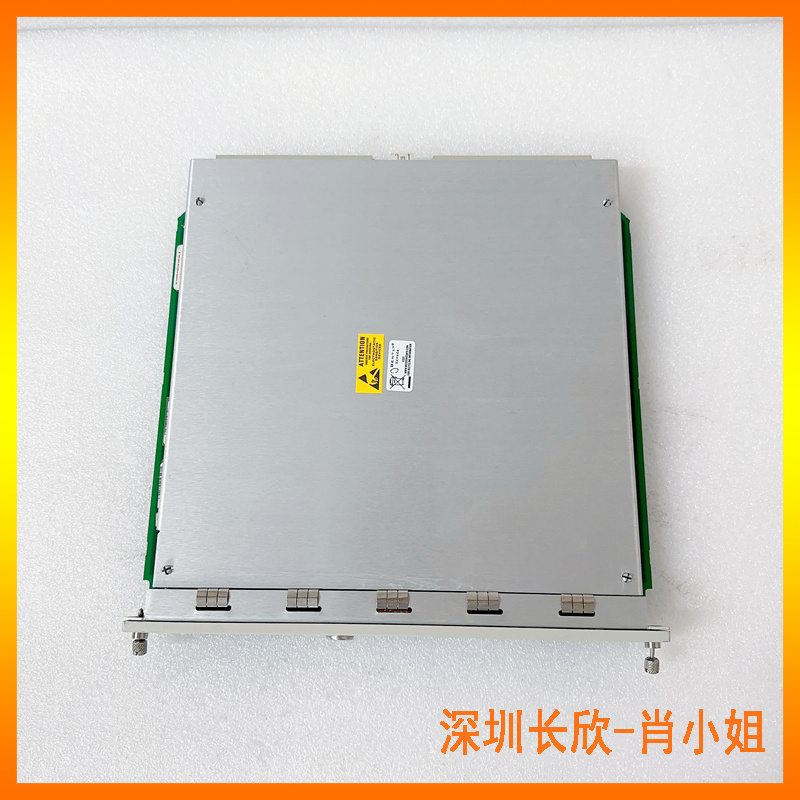

Bently Nevada 3500/22M - 瞬态数据接口模块

规格

部件号： 3500/22M
制造商： Bently Nevada
系列： 3500
产品类型： 瞬态数据接口 (TDI) 模块
可用性： 有库存
制造国： 美国 (USA)

3500/22M 是 Bently Nevada 开发的瞬态数据接口模块。它用作与 3500 监控系统（系统 1 状态监控和诊断软件以及 3500 系统配置软件）兼容的软件的接口。TDI 将 3500/20 机架接口模块（RIM 功能）与 TDXnet 等通信处理器相结合，以收集数据。

3500/22M特点

• 在 3500 机架中，TDI 位于电源旁边的插槽中。为了持续收集稳态和瞬态动态（波形）数据并通过以太网链路将该数据传输到主机软件，它与 M 系列监视器（3500/40M、3500/42M 等）进行交互。
• TDI 具有传统的静态数据收集功能。然而，TDI 还可以使用可选的通道启用盘来记录动态、高分辨率瞬态数据。

功能说明

• 3500 机架包含 TDI 的通信处理功能。尽管TDI执行一些由整个机架共享的任务，但它并不是监控系统的关键组成部分，并且与整个系统监控自主机械保护的效果无关。
• 每个 3500 机架需要一个 TDI 或 RIM，并且它始终占用插槽 1。（靠近电源）。
• 3500 监测系统和兼容软件之间的链接称为 3500/22M 瞬态数据接口 (TDI)（系统 1 状态监测和诊断软件和 3500 系统配置软件）。TDI 将 3500/20 机架接口模块（RIM 功能）与 TDXnet 等通信处理器相结合，以收集数据。

地点

• 在 3500 机架中，TDI 位于电源旁边的插槽中。为了持续收集稳态和瞬态动态（波形）数据并通过以太网链路将该数据传输到主机软件，它与 M 系列监视器（3500/40M、3500/42M 等）进行交互。TDI 具有传统的静态数据收集功能。然而，TDI 还可以使用可选的通道启用盘来记录动态、高分辨率瞬态数据。
• 3500 机架包含 TDI 的通信处理功能。尽管TDI执行一些由整个机架共享的任务，但它并不是监控系统的关键组成部分，并且与整个系统监控自主机械保护的效果无关。
• 每个 3500 机架需要一个 TDI 或 RIM，并且它始终占用插槽 1。（靠近电源）。

配置钥匙锁

它用于在“运行”和“编程”模式之间切换 3500 机架。RUN 模式可防止配置修改，同时允许机架正常运行。机架可以在本地或远程配置，同时仍然在编程模式下正常运行。通过从任一位置的机架上拔下钥匙，开关可以保持在“运行”或“编程”位置。您可以通过将交换机锁定在“运行”位置来防止不必要的机架重新配置。每当需要远程重新配置机架时，开关都可以锁定在“编程”位置。

I/O模块信号公共端

现在，两个版本的 TDI I/O 模块中都提供了 2 针连接器，用于将信号公共端连接到机架的单点仪器接地。执行此操作后，要将信号公共端与机箱（安全）接地隔离，请沿“HP”箭头方向滑动电源输入模块 (PIM) 一侧的选择器开关。

数据采集

键相输入

• 支持3500系统的四个Keyphasor信号。
• 活动的动态通道数量决定了速度范围支持。
• 支持每次旋转多次出现的速度输入，最高可达 20 kHz。

启动/停机数据

• 以预定的速度和时间间隔收集数据；单独编程的增加和降低速度间隔。
• 在两个可编程窗口之一内检测到机器速度后，开始收集瞬时数据。
• 该模块的内存容量是对可收集的瞬时事件数量的唯一限制。
• 以预定的速度和时间间隔收集数据；单独编程的增加和降低速度间隔。
• 在两个可编程窗口之一内检测到机器速度后，开始收集瞬时数据。
• 该模块的内存容量是对可收集的瞬时事件数量的唯一限制。

报警数据采集

• 报警前每隔10秒采集2.5分钟的波形数据，报警后每隔10秒采集1分钟的波形数据。
• 报警前和报警后数据。
• 事件发生前 10 分钟和事件发生后 1 分钟内以一秒为间隔收集的静态值。
• 在事件发生前 20 秒和事件发生后 10 秒内以 100 毫秒的间隔收集静态值。

静态值数据

• 静态值（包括由监视器确定的值）将由 TDI 收集。
• 对于每个点，l TDI 提供四个 nX 静态值。对于每个值，都会返回幅度和相位。

通讯

BN主机协议
通信中的BN主机协议3500配置软件、3500数据采集软件和3500显示软件
