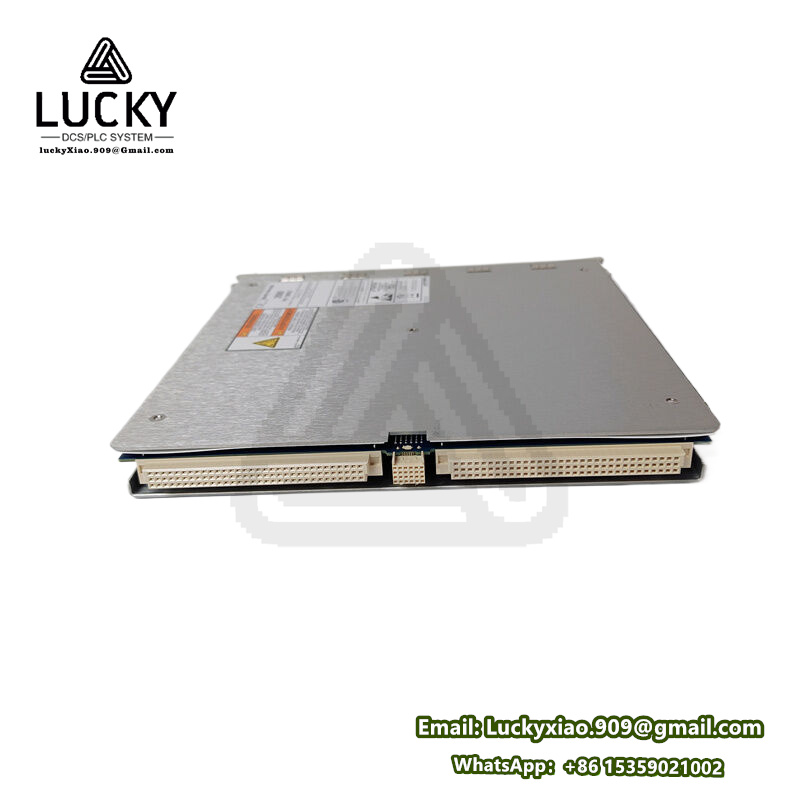

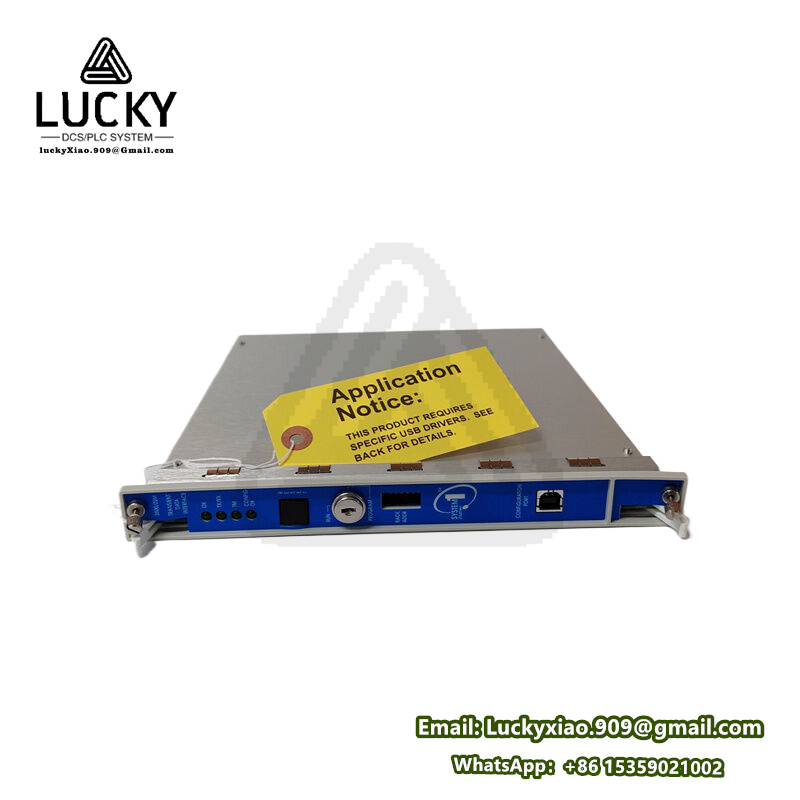

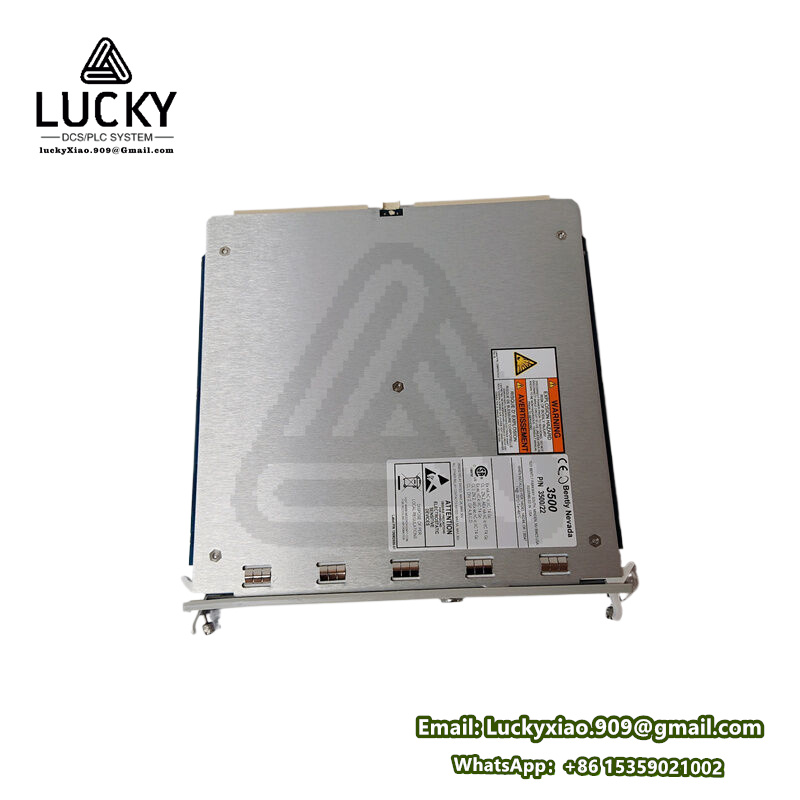

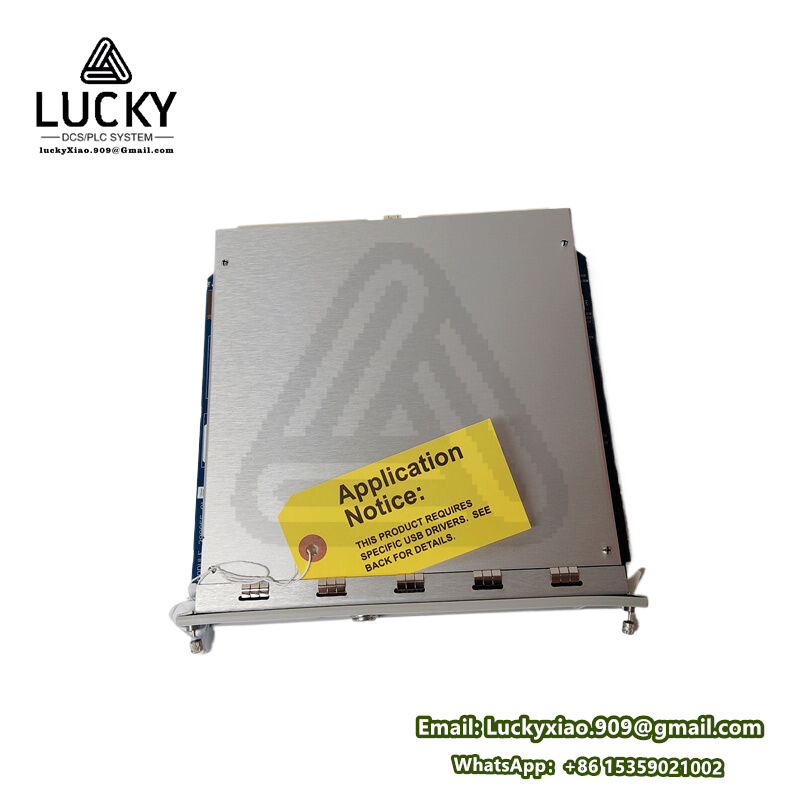

BENTLY 3500/22M 288055-01 3500系列双通道振动监测模块
- 品牌：BENTLY
- 型号：3500/22M 288055-01
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
BENTLY 3500/22M 288055-01 3500系列双通道振动监测模块
1. 产品定位
- 核心功能：双通道振动监测模块（符合API 670标准）
- 系统层级：Bently 3500系列框架核心安全模块
- 安全等级：SIL 2/3（IEC 61508）
- 关键特性：
- 双通道独立处理（故障安全型）
- 动态旁路功能（设备启停期保护）
- 自诊断覆盖率＞99%
关键参数与规格
| 参数 | 技术规格 |
|---|---|
| 输入信号 | 接受 趋近探头/速度传感器（1900/3300系列） |
| 测量范围 | 振动：0~500μm pk-pk / 位移：0~10mm |
| 频响范围 | 0.5Hz~15kHz（±0.5dB） |
| 动态精度 | ±1% F.S.（全温度范围） |
| 报警通道 | 4路独立报警（危险/警告/旁路/OK） |
| 继电器输出 | 6组 Form-C（5A@250V AC） |
| 通信接口 | RS-485 Modbus + 以太网（3500/92） |
| 工作温度 | -30℃ ~ +65℃ |
| MTBF | ＞38万小时（FMEDA认证） |
| 功耗 | 6W（双通道满载） |
型号解码：
- 3500：旗舰监测系统平台
- 22M：双通道振动监测模块
- 288055-01：硬件版本号（带Modbus接口）
系统架构拓扑
graph TBA[探头1900/65A] --> B(3500/22M模块) C[速度传感器] --> BB --> D[继电器输出]B --> E[3500/92通信网关]E --> F[System 1™分析平台]B --> G[面板显示单元]
五大核心特征
- 三重安全冗余
- 双DSP并行处理 + FPGA逻辑校验
- 通道间隔离电压：1500V AC
- 智能动态旁路
- 自动抑制启停过程误报警（转速＜设定值5%）
- 可编程延迟时间：0~600秒
- 自诊断体系
- 实时监测：
- 传感器开路/短路
- 模块温度异常
- 处理器心跳丢失
- 实时监测：
- 多功能报警逻辑
- 支持：与/或/投票逻辑
- 报警延时：0.1~60秒可调
- 无扰动升级
- 带电插拔（符合ISA S84.01）
- 参数自动备份至框架管理器
监测功能详解
| 功能 | 技术实现 | 保护价值 |
|---|---|---|
| 轴振动监测 | 峰峰值/幅值/相位实时计算 | 预防转子失衡/不对中 |
| 轴承振动 | ISO 10816标准包络分析 | 避免巴氏合金脱落 |
| 轴向位置 | 双探头差分测量（消除机械漂移） | 防止推力轴承过载 |
| 转速相位 | Keyphasor® 脉冲同步 | 精准动平衡基准 |
行业应用矩阵
| 行业 | 典型设备 | 关键配置方案 |
|---|---|---|
| 能源电力 | 超临界汽轮机 | 12通道（X/Y向+轴向+转速） |
| 石油化工 | 裂解气压缩机 | 8通道+ H2S腐蚀监测 |
| 冶金制造 | 高炉鼓风机 | 壳体振动+轴位移复合报警 |
| 船舶动力 | 燃气轮机组 | 抗盐雾涂层模块（IP66防护） |
| 水泥行业 | 原料磨减速机 | 冲击脉冲+振动融合诊断 |
安全认证体系
| 标准 | 认证内容 |
|---|---|
| 功能安全 | SIL 3（TÜV Rheinland #04784/16） |
| 防爆认证 | ATEX II 3G Ex ec IIC T4 Gc |
| 船舶合规 | DNV-GL/ABS/LR Type Approved |
| 中国强制认证 | GB/T 20438 + GB/T 21109 |
| 抗震认证 | IEEE 344 Class 1（0.5g随机振动） |
安装与接线规范
框架配置要求：
- 单框架最大容量：16模块（需3500/15电源冗余模块）
- 模块间距：≥15mm（强制风冷散热）
接线标准：
探头输入 → 屏蔽双绞线（AWG18～22） 继电器输出 → 独立接地（＞2.5mm²） 通信总线 → 光纤冗余环网（推荐）
运维与诊断
- 健康状态指示：
- LED状态灯：
- 绿色：运行正常
- 黄色：报警激活
- 红色：危险动作/模块故障
- LED状态灯：
- 故障追踪工具：
- 通过 3500 Rack Configuration Software 读取：
- 事件顺序记录（SOE）
- 波形缓存（1024点/周期）
- 通过 3500 Rack Configuration Software 读取：
- 预防性维护：
- 每 6个月 校验报警阈值
- 每 2年 进行在线自检（IST）
典型故障代码解析
| 面板显示 | 含义 | 处理措施 |
|---|---|---|
| CH1 FAIL | 通道1硬件故障 | 检查传感器阻抗（应5-25Ω） |
| OVERRANGE | 信号超量程（＞120% F.S.） | 验证探头间隙（1.0±0.1mm） |
| CAL ERR | 校准数据校验失败 | 重载配置文件 |
| COMM LOST | 与框架管理器通信中断 | 检查背板连接器 |
