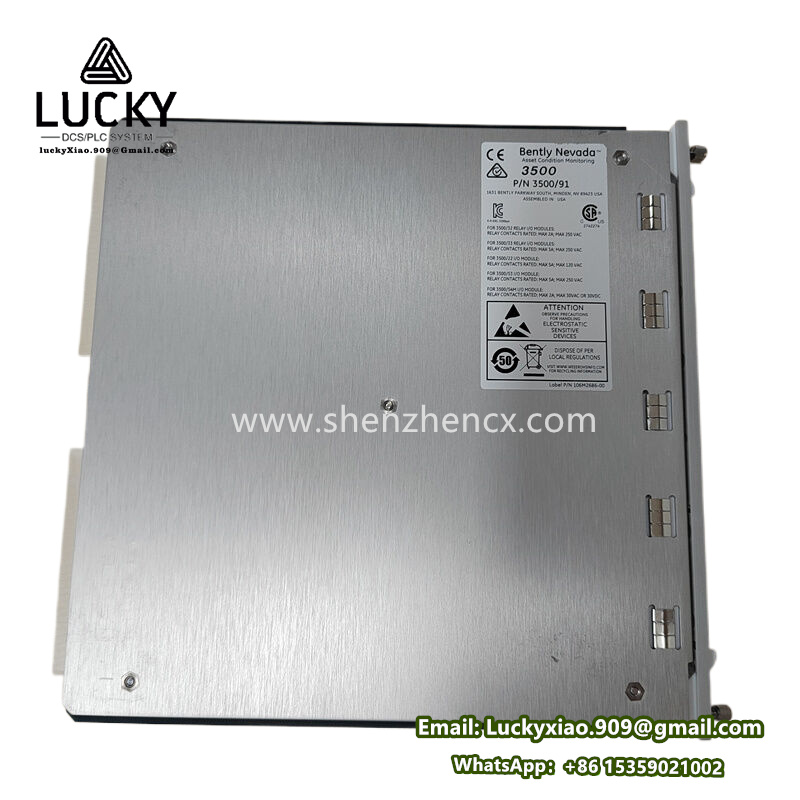

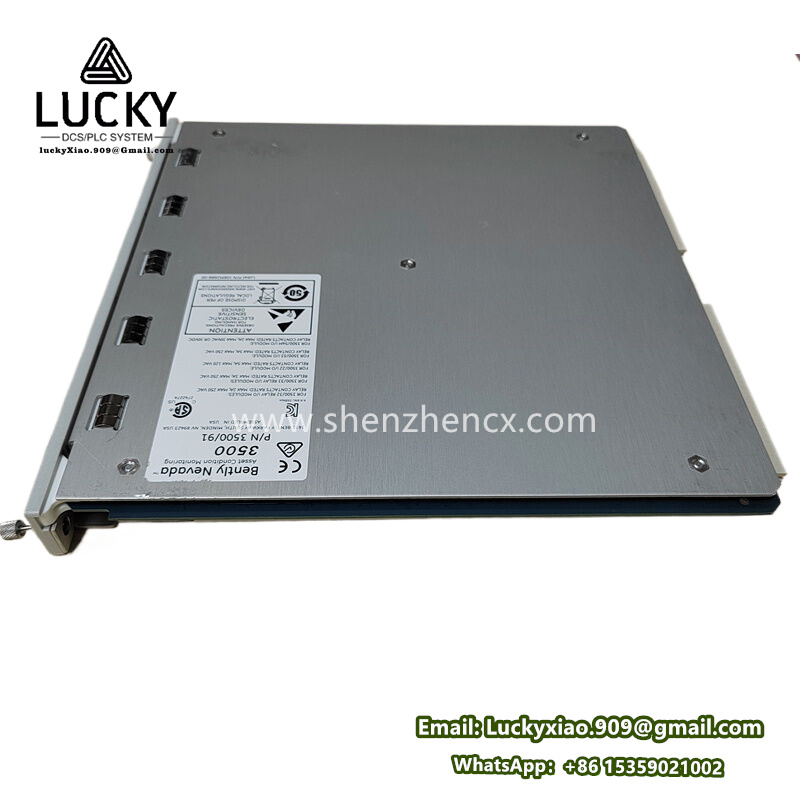

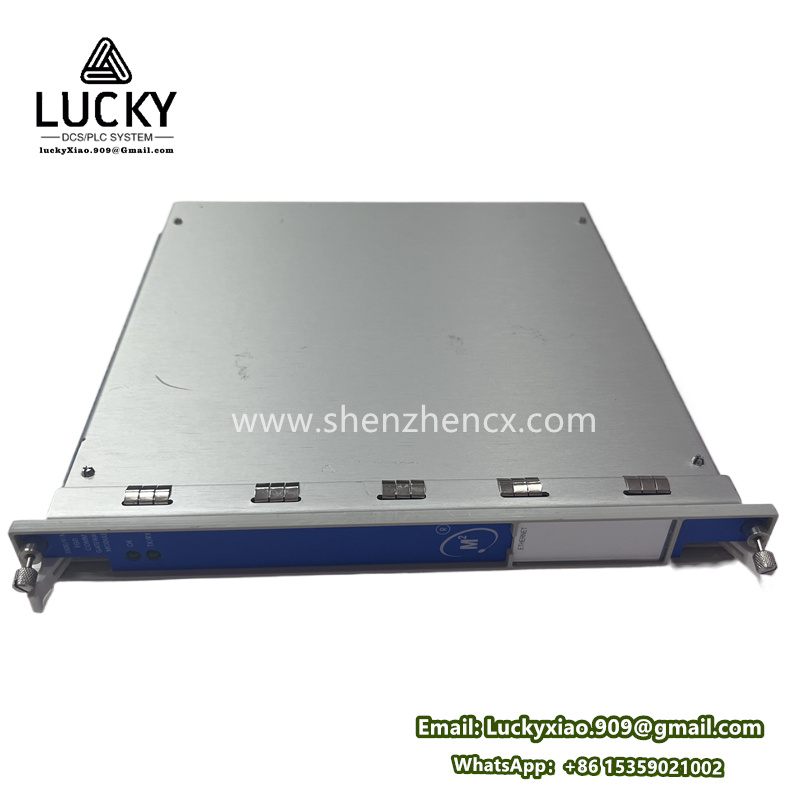

BENTLY本特利 3500/91 161204-01 框架级人机接口模块（HMI）
- 品牌：BENTLY
- 型号：3500/91 161204-01
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
BENTLY本特利 3500/91 161204-01 框架级人机接口模块（HMI）（PDF）
1. 产品定位
- 核心功能：框架级人机接口模块（HMI）
- 系统层级：Bently 3500系列操作中枢
- 关键特性：
- 双冗余显示通道
- 实时报警优先级管理
- 就地诊断与参数整定
关键参数与规格
| 参数 | 技术规格 |
|---|---|
| 显示类型 | 5.7英寸TFT-LCD（640×480分辨率） |
| 触摸屏 | 四线电阻式（戴手套可操作） |
| 背板接口 | 3500框架 VME64总线（32位/40MBps） |
| 刷新速率 | 20帧/秒（动态波形显示） |
| 数据显示量 | 单屏最大 24个监测点 |
| 报警存储 | 2048条事件（带毫秒级时间戳） |
| 工作温度 | -30℃ ~ +65℃（自动亮度调节） |
| 防护等级 | IP65（前面板） |
| 按键寿命 | ＞100万次（机械按键） |
| 功耗 | 8W（峰值） |
型号解码：
- 3500/91：框架显示模块
- 161204-01：硬件版本号（2022年防眩光升级版）
系统交互架构
graph TBA[3500监测模块] --> B(3500/91)B --> C[报警指示灯]B --> D[操作员控制]B --> E[System 1™]
六大核心特征
- 多层报警管理
- 四级优先级：危险(红)/警告(黄)/旁路(蓝)/正常(绿)
- 声光报警器驱动（24V DC/1A输出）
- 动态数据显示
- 支持实时显示：
- 振动趋势图（最长24小时）
- 轴心轨迹（需Keyphasor®输入）
- 频谱分析（FFT分辨率512线）
- 支持实时显示：
- 就地操作权限
- 密码分级控制（操作员/工程师/管理员）
- 可现场修改：报警阈值/延时/逻辑
- 冗余热备份
- 双模块并行运行（自动切换时间＜200ms）
- 配置自动同步
- 诊断可视化
- 实时显示模块健康状态（CPU负载/通信错误）
- 传感器回路阻抗测量
- 抗震设计
- 通过 IEC 60068-2-6 标准（5Hz~150Hz/5Grms）
显示功能详解
| 界面模块 | 功能描述 |
|---|---|
| 总貌视图 | 框架所有通道状态概览（红/黄报警计数） |
| 通道详情 | 实时值/报警设定值/百分比棒图 |
| 波形分析 | 时域波形+频谱同屏对比 |
| 事件记录 | 可筛选报警（按时间/设备/严重等级） |
| 系统诊断 | 背板通信错误统计/模块温度分布 |
行业应用场景
| 领域 | 典型应用 | 核心价值 |
|---|---|---|
| 发电厂 | 汽轮机控制室墙挂显示 | 紧急停机决策支持 |
| 压缩机场站 | 无人值守站远程监控 | 就地故障确认 |
| 船舶机舱 | 主机控制台集成显示 | 抗盐雾腐蚀操作 |
| 冶金高炉 | 风机群集中监控 | 多点振动对比分析 |
| 水泥生产线 | 关键设备巡检终端 | 振动超限就地复位 |
机械与环境规格
| 项目 | 参数 |
|---|---|
| 安装方式 | 框架前门嵌入式（标准开孔152×108mm） |
| 材质 | 阳极氧化铝外壳（3mm厚度） |
| 可视角度 | 170°（水平）/160°（垂直） |
| 亮度调节 | 手动5级 + 自动光感（0~50000 lux） |
| 冲击耐受 | 30g峰值（11ms半正弦波） |
接线与集成规范
信号接口：
- 报警输出：2路光耦隔离（48V DC/0.5A）
- 扩展显示：RS-422串口（支持从属显示屏）
框架要求：
- 需配置于 框架管理器右侧插槽（3500/20或25）
- 最大支持 2块/框架（主从模式）
通信协议：
- 框架内部：专有高速总线
- 外部接口：Modbus RTU（通过3500/72网关转换）
运维与诊断
- 状态指示灯：
- RUN（绿）：正常运行
- COMM（黄）：通信异常
- FAIL（红）：硬件故障
- 自检功能：
- 启动时执行：
- 内存校验（EDAC保护）
- 显示屏坏点检测
- 触摸屏校准验证
- 启动时执行：
- 维护周期：
- 每 12个月 清洁触摸屏（异丙醇擦拭）
- 每 5年 更换背光LED模组
典型故障处理
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| 屏幕闪烁 | 背板供电不稳 | 检查3500/15电源模块输出 |
| 触摸漂移 | 校准数据丢失 | 执行四点校准（需工程师权限） |
| 黑屏无显示 | 背光驱动失效 | 测量逆变器输出电压（应＞600VAC） |
| 事件记录丢失 | RTC电池耗尽 | 更换CR2032电池（需带电操作） |
全球重大应用
- 三峡水电站：32套3500/91监控70万千瓦机组，实现 ≤2秒报警响应
- 阿联酋ADNOC炼厂：高温环境（65℃）连续运行5万小时无故障
- 德国西门子SGT-800燃机：集成到T3000 DCS实现 一键停机保护
- 中国“复兴号”高铁：牵引电机监测系统地面诊断终端
3500/91 161204-01 凭借 99.999% 通信可靠性 （MTBF 28万小时）成为行业标杆，其 IPS广视角液晶 在强光下仍保持清晰可视。模块内置 ISO 13374标准诊断逻辑 可自动生成设备健康报告，通过 专利的WaveStream™ 压缩技术 实现振动波形实时回放（延迟＜50ms）。
