BENTLY 四通道振动监测器 3500/42M 140734-02 现货
- 品牌：BENTLY
- 型号：3500/42M 140734-02
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情

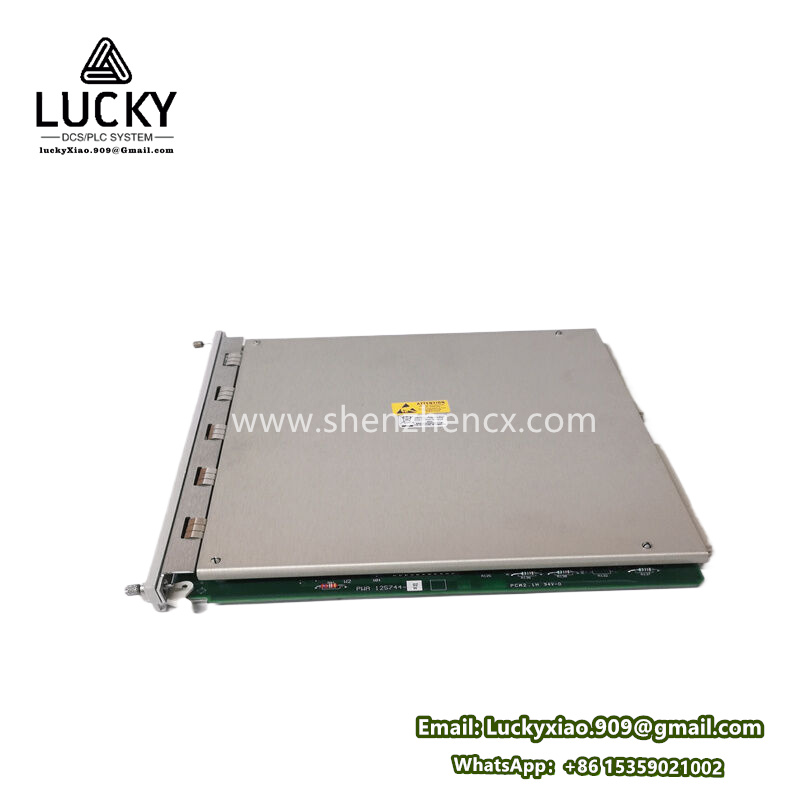

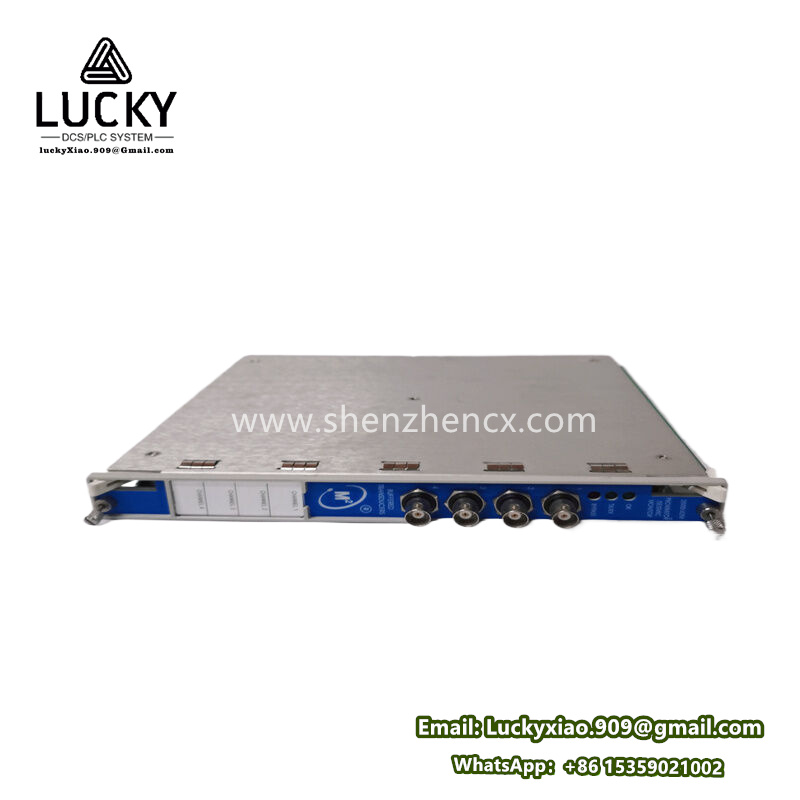

BENTLY 四通道振动监测器 3500/42M 140734-02 现货
1. 产品说明
- 型号：3500/42M
- 部件号：140734-02（当前主流硬件版本）
- 名称：四通道振动监测器（Quad Vibration Monitor）
- 核心功能：
- 实时监测旋转机械的振动幅度（位移/速度/加速度）、相位角及频谱。
- 提供 ISO 10816 标准的报警逻辑（Alert/Danger阈值），触发设备联锁停机。
- 系统定位：需插入 3500 框架（如 3500/15 或 3500/25）的 监测槽位（非继电器槽）。
2. 关键参数与规格
| 参数 | 详细值 |
|---|---|
| 输入通道 | 4路独立振动通道（支持同步采集） |
| 传感器兼容性 | - 涡流探头（±1 V/mm，8 mm探头范围） - 速度传感器（4-20 mA） - 加速度计（ICP型） |
| 测量量程 | - 位移：0–500 μm pk-pk - 速度：0–50 mm/s RMS - 加速度：0–10 g pk |
| 动态性能 | - 带宽：0.5 Hz – 10 kHz（可编程滤波） - 采样率：20 kHz/通道 |
| 报警输出 | 每通道独立：Alert（预警）、Danger（危险）→ 输出至继电器模块 |
| 精度等级 | ±1% 满量程（23°C校准） |
| 通信接口 | 通过背板连接 3500/92 网关 → 输出 Modbus TCP/IP 或 OPC DA |
| 工作温度 | -30°C 至 +65°C |
| 安全认证 | API 670（第5版）、ISO 10816-3、ATEX/IECEx（防爆选配） |
3. 所属系列与兼容性
- 系统平台：Bently Nevada 3500 机械保护系统
- 框架兼容性：
- 3500/15（4槽）、3500/25（8槽）、3500/25M（防爆框架）
- 模块协同：
- 需与 3500/92 网关 通信
- 报警信号输出至 3500/33 继电器模块
4. 核心特征
- 多参数集成监测：
- 同时测量 通频振幅（Overall）、1X/2X 倍频分量、相位角（键相参考）。
- 动态报警逻辑：
- 支持 绝对值报警 + 变化率报警（防止瞬态干扰误触发）。
- 频谱与波形捕获：
- 内置 FFT 分析（最高6400线），可触发瞬态事件记录（如停机过程）。
- 自诊断功能：
- 实时检测 传感器开路/短路、信号失真、模块温度异常。
- 工业级防护：
- 电路板三防涂层（防潮/防尘/防化学腐蚀）。
5. 作用与用途
- 核心作用：识别旋转机械的早期故障（失衡、不对中、摩擦、轴承损伤）。
- 典型保护场景：
- 汽轮机/压缩机 轴振动超标联锁停机
- 泵组 轴承磨损预警（高频加速度监测）
- 齿轮箱 啮合故障诊断（2X/3X倍频分析）
6. 应用领域
| 行业 | 典型设备与监测目标 |
|---|---|
| 电力能源 | 燃气轮机（燃烧振动）、水轮发电机组（摆度监测）、风电齿轮箱 |
| 石油化工 | 离心式压缩机（喘振预警）、加氢反应器循环泵（轴承故障捕捉） |
| 冶金制造 | 高炉鼓风机（叶片通过频率分析）、轧机主电机（轴瓦松动监测） |
| 船舶动力 | 推进柴油机（扭振分析）、艉轴轴承（磨损趋势预测） |
7. 配置与安装规范
- 传感器接线要求：
传感器类型 接线规范 涡流探头 同轴屏蔽电缆（长度≤5米），末端接 前置器（3300 XL） → 模块输入 加速度计 低噪声电缆（双绞屏蔽），恒定电流源（2-10 mA）供电（ICP型免外供） - 软件配置要点：
- 通过 System 1™ 软件 或 3500 Rack Configuration 设置：
- 报警阈值（Alert/Danger）
- 滤波频带（例如：10-1000 Hz 避开低频干扰）
- 频谱触发条件（如：振幅>Danger时保存1秒波形）
- 通过 System 1™ 软件 或 3500 Rack Configuration 设置：
⚠️ 关键警告：
- 禁止通道混用传感器类型（例如：通道1接涡流探头，通道2接加速度计需隔离配置）
- 键相信号（Tach）必须单独接入专用模块（如 3500/53），不可直连3500/42M！
维护与升级信息
- 硬件迭代：
- 140734-02 替代旧版 140734-01（升级抗EMI能力）
- 下一代型号：3500/72M（部件号 146031-01）（增加AI诊断功能）
- 诊断工具：
- 状态指示灯说明：
- 绿色OK灯常亮：运行正常
- 黄色DIAG灯闪烁：传感器故障
- 红色通道灯：Alert/Danger激活
- 状态指示灯说明：
文档参考：
- 操作手册：GEH-6688 Chapter 7
配置指南：GEH-6721 Section 4.42
