BENTLY 3500/15 133292-01 双冗余电源模块（Dual Power Supply Module）
- 品牌：BENTLY
- 型号：3500/15 133292-01
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情

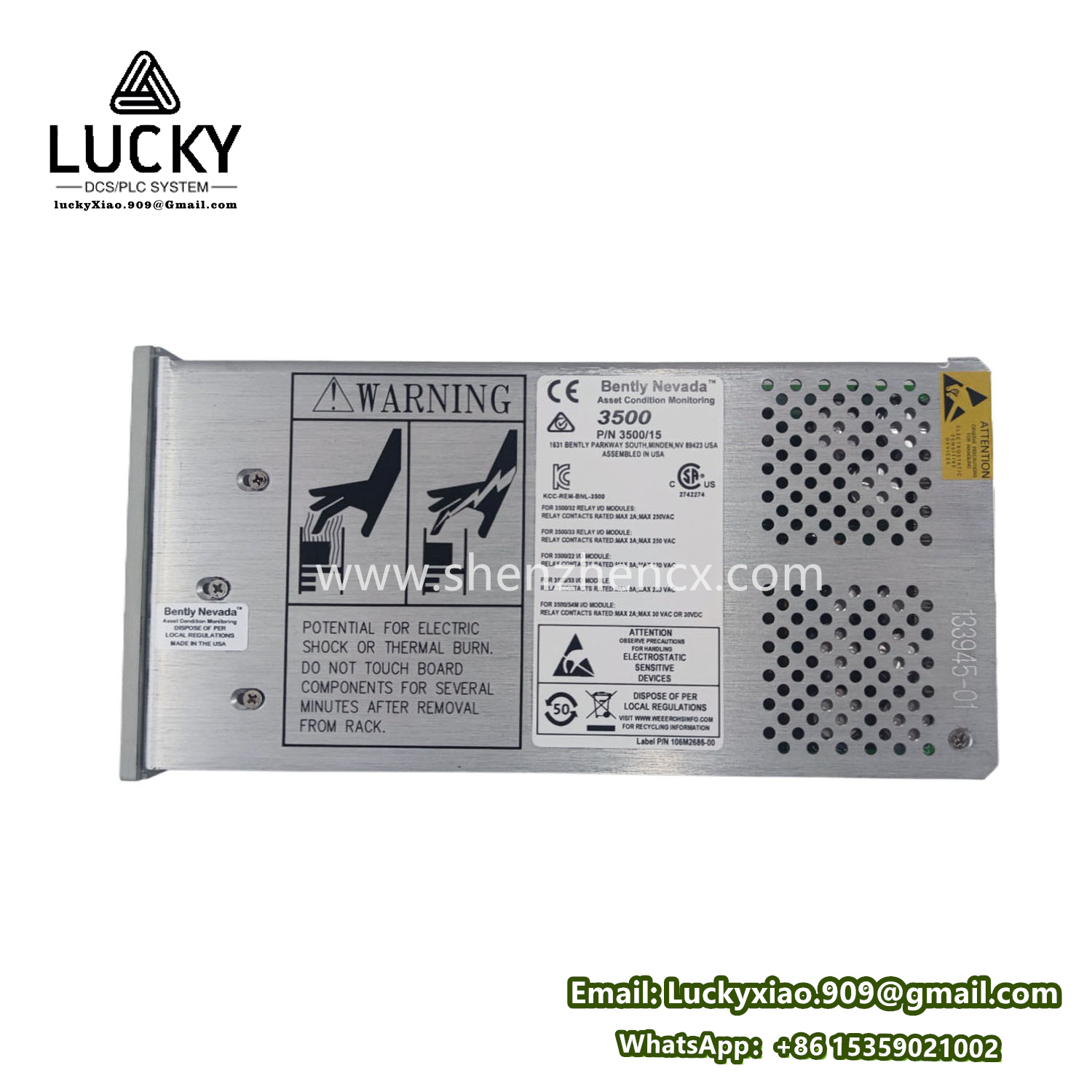

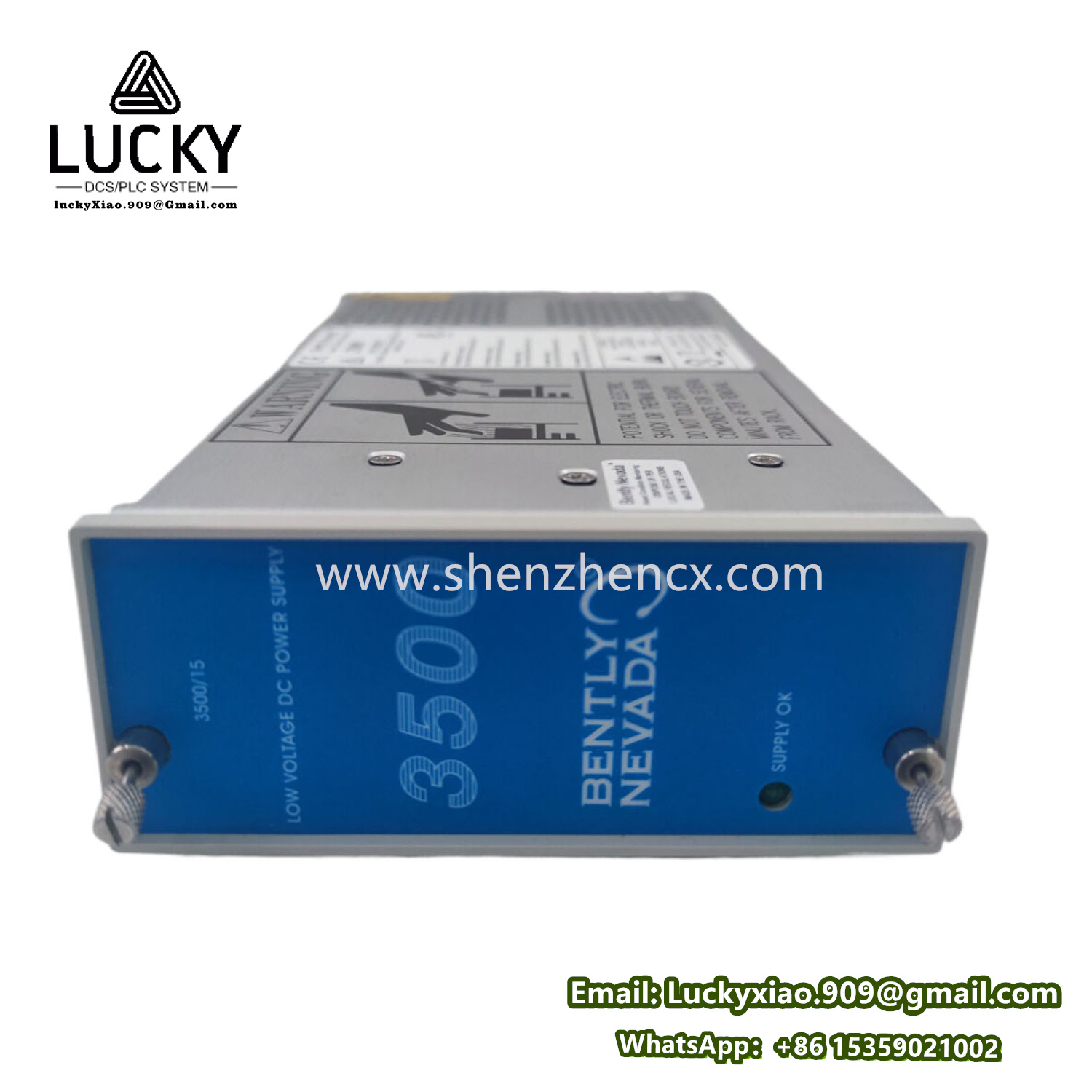

BENTLY 3500/15 133292-01 双冗余电源模块（Dual Power Supply Module）
1. 产品说明
BENTLY 3500/15 是 双冗余电源模块（Dual Power Supply Module），型号后缀 133292-01 表示硬件版本号。
- 核心功能：为整个3500监测框架提供冗余直流电源输入与分配，确保监测系统在单路电源故障时持续运行。
- 角色：3500机架的核心供电单元，安装在框架最左侧槽位（Slot 1），为所有监测模块提供稳定电力。
2. 关键参数与规格
| 参数类别 | 详细信息 |
|---|---|
| 输入电源 | - 双路独立输入：24VDC ±10% - 每路最大电流：10A |
| 输出电源 | - 背板输出：+24VDC（主逻辑电源） - 隔离输出：±15VDC（传感器激励电源） |
| 冗余能力 | 支持热插拔切换：单路电源故障时自动切换，无中断（切换时间＜100μs） |
| 最大负载能力 | 满配框架功耗：≤ 200W（支持16槽位全负载） |
| 保护机制 | - 过压保护（＞32VDC切断） - 短路保护（自恢复） - 反接保护 |
| 环境适应性 | 工作温度：-40°C ~ +70°C 湿度：5-95% 非冷凝（符合ISA S71.04标准） |
| 电气认证 | UL 61010-1, CE, IEC 61010-1（工业安全标准） |
3. 产品特征
- 智能负载均衡：双电源输入均流设计，延长电源寿命。
- 实时诊断：LED指示灯显示每路电源状态（正常/故障/负载比例）。
- 模块化维护：支持在线更换故障电源模块，无需停机。
- 浪涌抑制：内置20kA浪涌保护（符合IEC 61000-4-5）。
- 框架兼容性：适配所有3500系列框架（3500/20, 3500/22M等）。
4. 作用与用途
- 核心作用：保障监测系统的持续供电可靠性，避免因电源故障导致保护功能失效。
- 关键用途：
- 为振动/温度/转速监测模块提供稳定工作电压。
- 为涡流探头、加速度计等传感器提供激励电源（如-24VDC）。
- 在电网波动或UPS切换期间维持系统运行。
5. 应用领域
适用于电源可靠性要求严苛的工业关键设备：
- 发电厂：汽轮机TSI系统（避免非计划停机）。
- 石油与天然气：海上平台压缩机监测（防爆环境）。
- 化工流程：乙烯裂解机组联锁保护（SIL 2认证场景）。
- 冶金制造：高炉鼓风机监测（抗电磁干扰场景）。
6. 所属系列
- 系统平台：Bently Nevada 3500 Machinery Protection System (MPS)
- 模块类型：电源子系统（Power Supply Subsystem）
- 冗余架构：必须成对使用（Primary & Secondary）
- 关联模块：需与 3500框架背板 及 监测模块（如3500/50）协同工作。
安装与维护要点
- 接线规范：
- 双路输入电源需来自独立断路器（推荐UL 489认证）。
- 线径要求：≥ 14 AWG（2.5mm²），距离＞30m时需增加线径。
- 冗余测试：
- 定期模拟单路电源故障，验证切换时间（需＜200μs）。
- 诊断指示：
前面板LED 状态含义 PWR A 电源A输入正常（绿色） PWR B 电源B输入正常（绿色） FAULT 电源故障/过载（红色）
⚠️ 安全警告：
- 电源模块必须接地（接地电阻≤1Ω），否则可能损坏敏感监测电路。
禁止在易燃环境中带电插拔（需取得防爆认证 Ex d IIC T4）。
