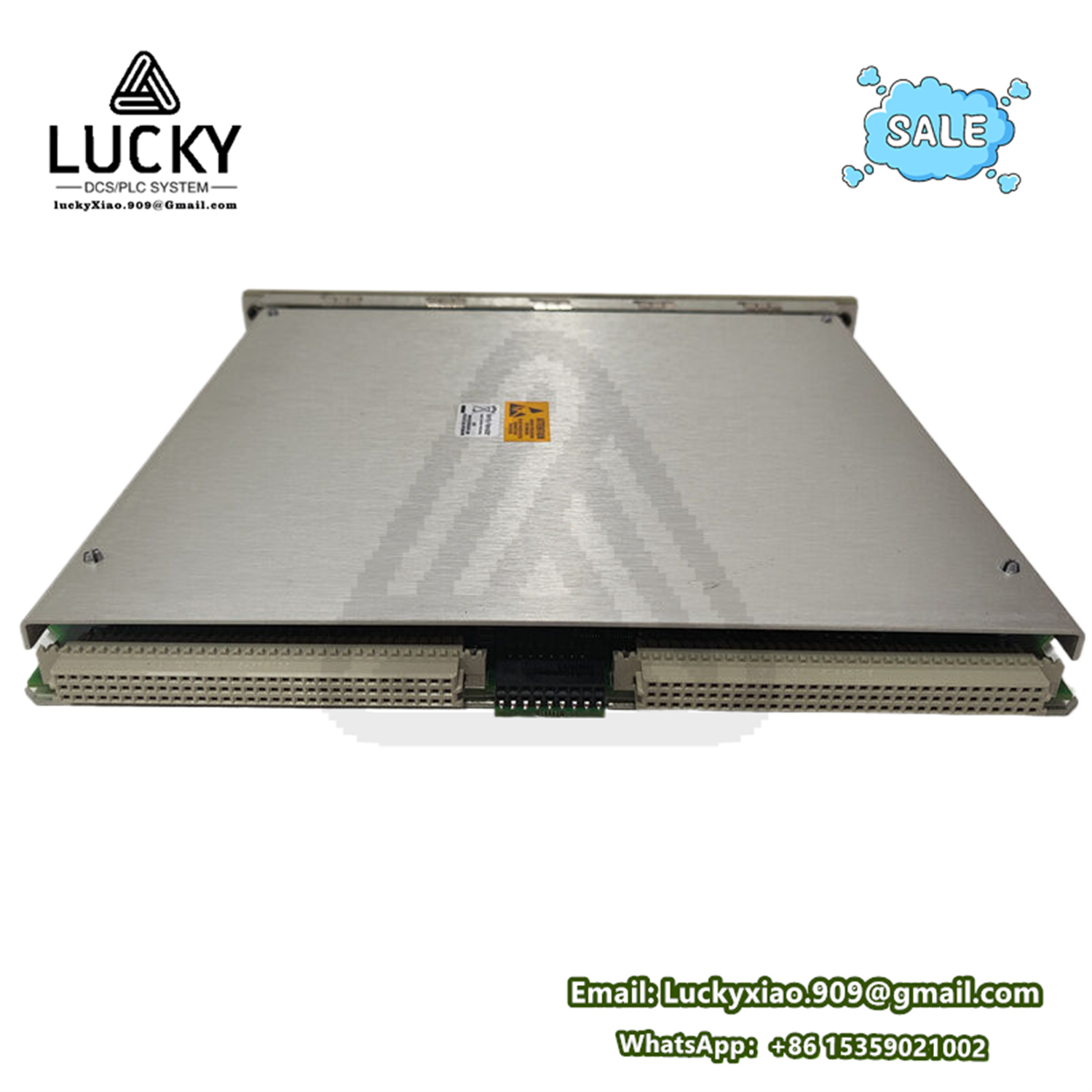

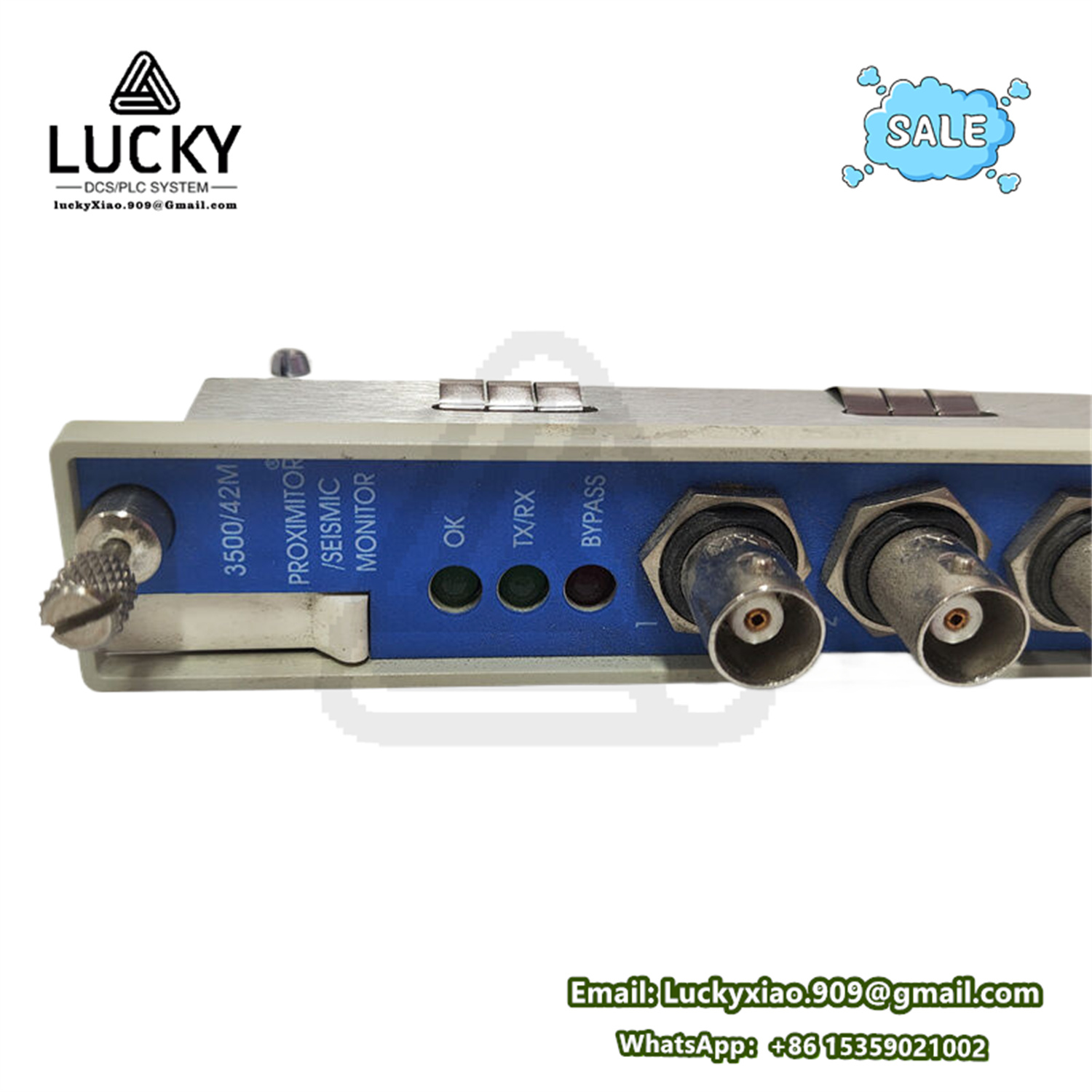

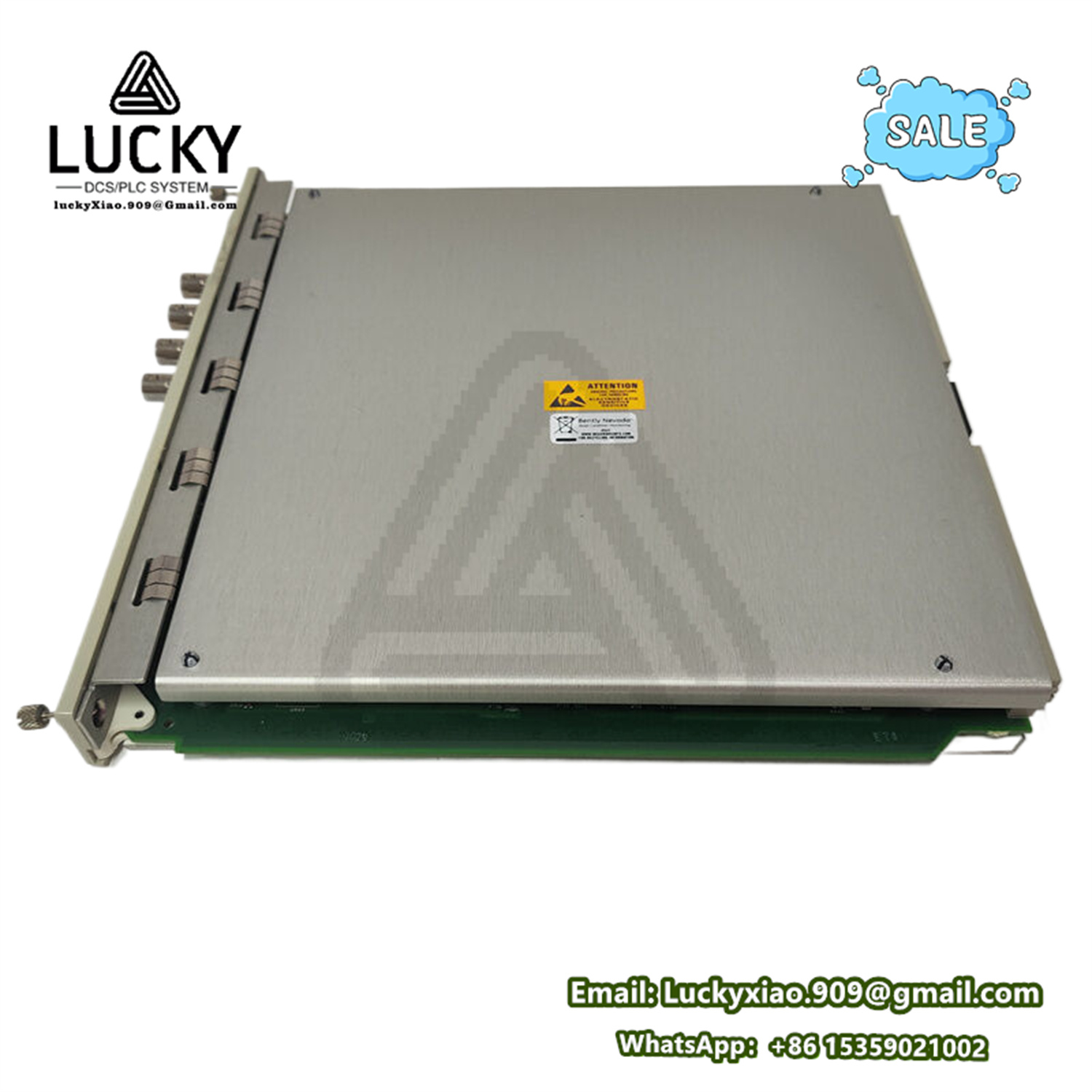

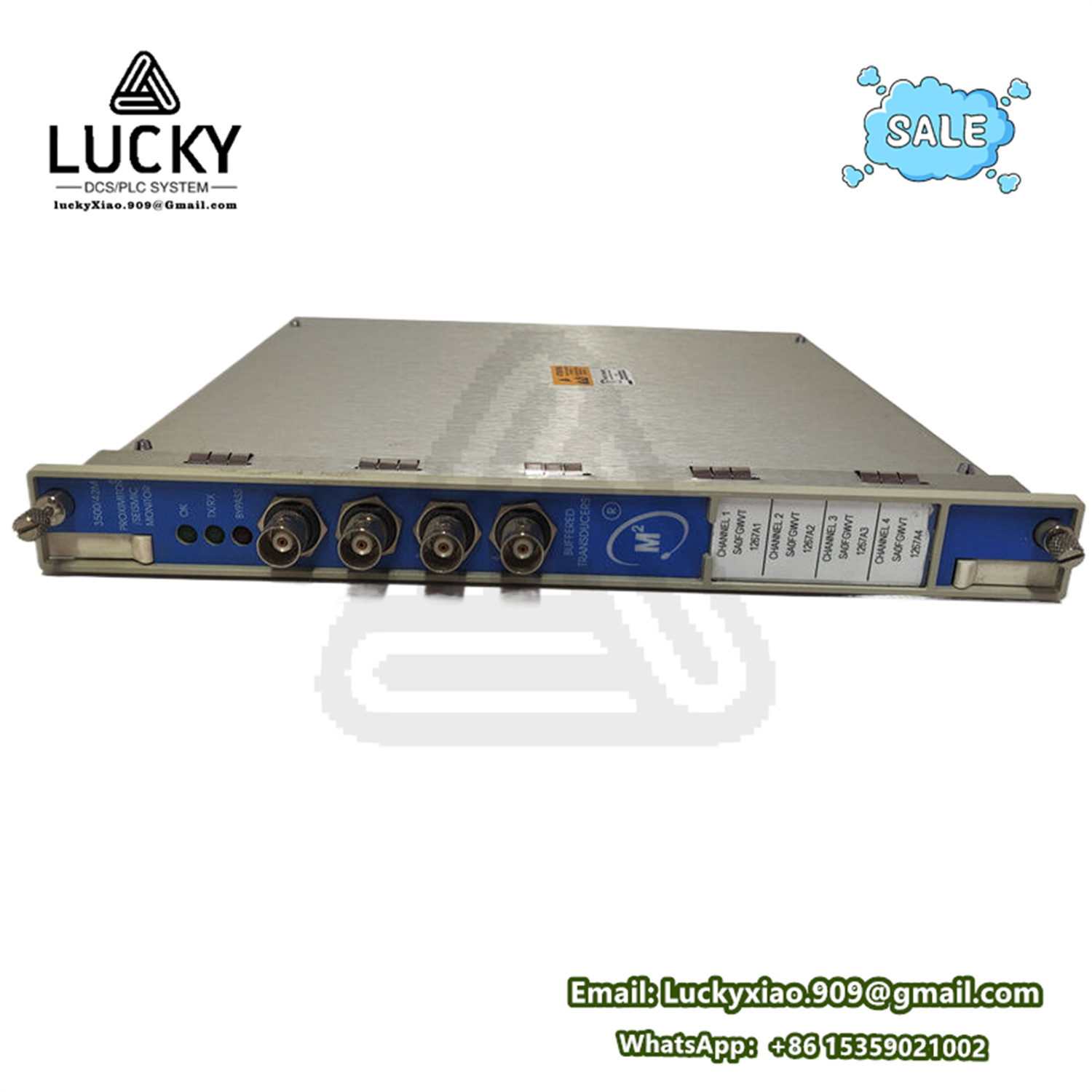

BENTLY 3500/42M 176449-02 双通道涡流传感器接口模块
- 品牌：BENTLY
- 型号：3500/42M 176449-02
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
BENTLY 3500/42M 176449-02 双通道涡流传感器接口模块
1. 产品说明
BENTLY 3500/42M 是 双通道涡流传感器接口模块（Dual-Channel Proximitor Interface Module），型号后缀 176449-02 标识硬件版本和增强型特性。
- 核心功能：为 涡流位移探头（如3300 XL 8mm）提供 激励电源 并处理 原始模拟信号，将其转换为标准振动/位移量。
- 角色：3500系统的 传感器信号枢纽，将探头信号标准化后传输至监测模块（如3500/45 轴向位移监测器）。
2. 关键参数与规格
| 参数类别 | 详细信息 |
|---|---|
| 输入信号源 | 连接 涡流探头及延长电缆（兼容3300 XL/7200系列） |
| 供电输出 | 每通道独立提供 -23.5VDC ±0.5V 激励电源（最大8mA/通道） |
| 信号处理 | - 动态范围：0.2~30V（峰峰值） - 频响：0.5 Hz ~ 15 kHz（±1dB） |
| 线性精度 | ±1% 满量程（在探头标定范围内，如2mm） |
| 通道隔离 | 通道间绝缘电压：500V AC（防止共模干扰） |
| 传感器诊断 | 实时检测： - 探头开路/短路 - 电缆绝缘劣化 - 间隙电压超限 |
| 环境适应性 | 工作温度：-40°C ~ +85°C 抗电磁干扰：符合IEC 61000-4-4 Level 4 |
3. 产品特征
- 智能探头匹配：自动适配 3300 XL 系列探头（无需手动调节增益/偏置）。
- 双级信号调理：
① 前置放大（探头端）
② 二次整形（模块内部滤波去噪）。 - True-RMS转换：输出线性DC电压（比例于振动峰峰值），直接驱动3500背板。
- 热插拔设计：支持在线更换模块，无需系统停机。
- 冗余兼容性：可与备用模块并联运行（用于SIL 2/3系统）。
4. 作用与用途
- 核心作用：解决 长距离传输信号衰减 问题，保障振动测量精度。
- 关键用途：
- 为 轴振动/偏心/差胀 监测提供高保真信号源（如3500/45模块）。
- 实现 轴承油膜厚度 间接监测（通过轴心位置分析）。
- 提供 键相槽脉冲信号（用于相位同步分析）。
5. 应用领域
适用于 高精度位移测量 的关键旋转设备：
- 发电厂：汽轮机大轴振动监测（符合API 670标准）。
- 压缩机组：离心压缩机径向轴承磨损预警。
- 水轮机：导轴承间隙动态监测。
- 大型电机：气隙不均匀性诊断。
6. 所属系列
- 系统平台：Bently Nevada 3500 Machinery Protection System
- 模块类型：传感器接口系列（Proximitor Interface Family）
- 关联组件：
- 必配探头：3300 XL 系列（如 8mm 探头 型号 330103-00-05-10-02-00）。
- 连接模块：需接入 3500/15 电源模块 背板供电。
安装配置要点
1. 探头标定公式
传感器间隙电压与位移量关系：
V_{out} = K \cdot G \cdot (V_{gap} - V_{ref})- K：探头灵敏度（mV/μm，标定证书提供）
- G：模块固定增益（出厂设定）
- V_{gap}：实测间隙电压（-2~-18VDC）
2. 接线规范
| 端子号 | 信号定义 | 线缆要求 |
|---|---|---|
| CH1+ | 探头信号正极 | 双绞屏蔽电缆（>90%覆盖率） |
| CH1- | 探头信号负极 | 同轴电缆阻抗：50Ω ±10% |
| SENSE | 远程补偿反馈 | ≤3m 短接线（减少误差） |
3. 诊断LED释义
| 指示灯 | 绿色 | 红色 |
|---|---|---|
| PWR | 供电正常 | 电源故障 |
| CH1 OK | 信号有效 | 探头失效 / 超量程 |
特殊应用方案
- 高温环境（>120℃）：
需配合 高温探头（如3300 XL HT 系列）及 陶瓷延长电缆（型号 CABLE-10M-HT）。 - 防爆认证场景：
选型 176449-02-EX 版本（ATEX/IECEx Zone 1认证）。
⚠️ 关键警告：
探头间隙电压必须保持在 -10V ±2V（典型值），超出范围将触发 Sensor Fail 报警！
禁用非屏蔽电缆，否则电磁干扰可能导致 虚假振动信号（误差高达±20%）
