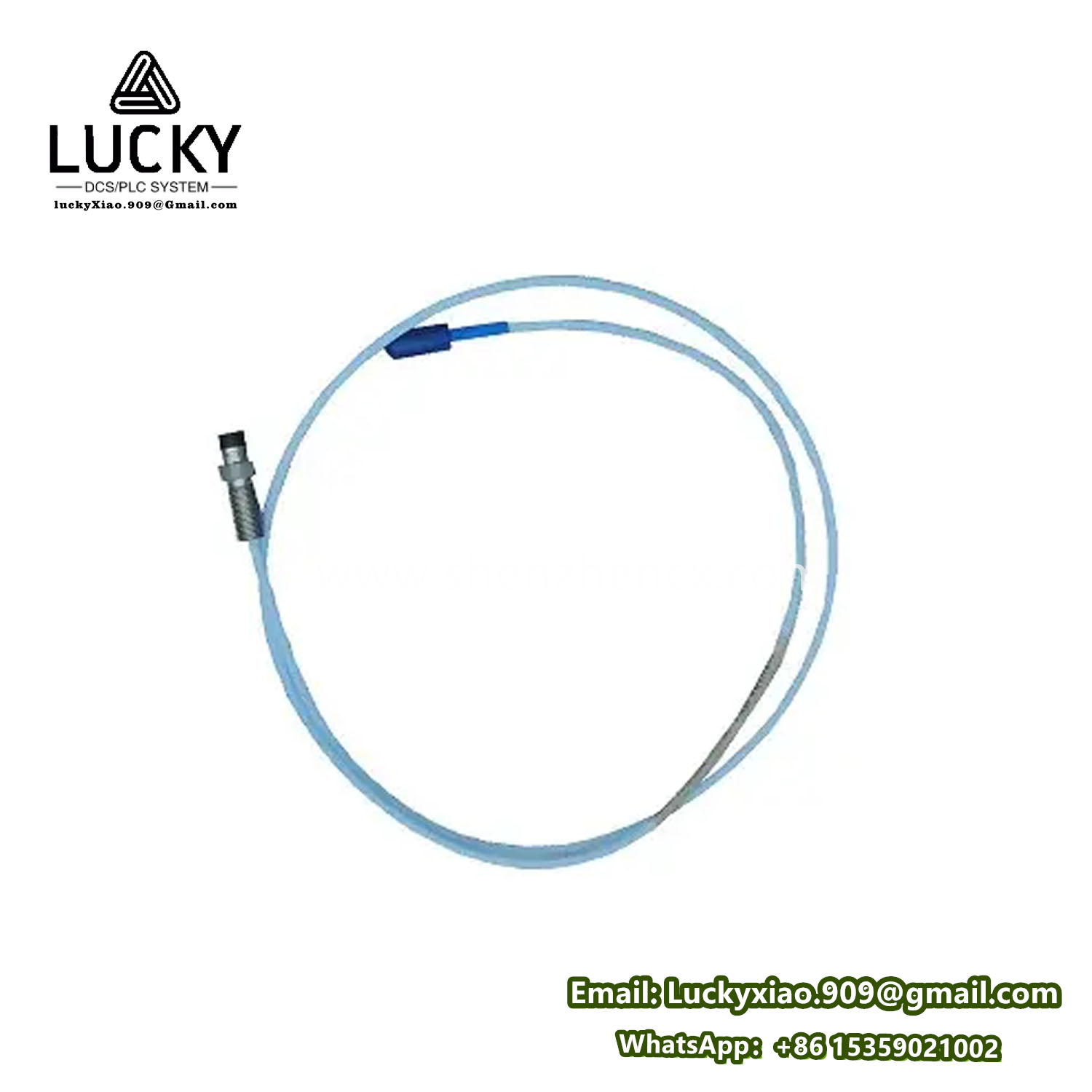

BENTLY 330851-02-000-030-10-00-05 3300 XL 系列涡流传感器系统的延长电缆

BENTLY 330851-02-000-030-10-00-05 3300 XL 系列涡流传感器系统的延长电缆

1. 产品说明

BENTLY 330851-02-000-030-10-00-05 是 3300 XL 系列涡流传感器系统的延长电缆，专用于连接 探头（如87199-01） 与 前置器（如3300 XL 11mm）。

• 核心功能：无损传输高频涡流信号（1-2 MHz），保持探头灵敏度的稳定性。
• 角色：传感器信号链路的 关键传输介质，直接影响测量精度。

2. 关键参数与规格

3. 产品特征

• 相位稳定性：延时误差 <1 ns/m（保障振动相位测量精度）。
• 防误插设计：探头端接头带 机械键槽（仅兼容3300 XL探头）。
• 抗干扰强化：
  • 屏蔽覆盖率 ≥95%（抑制变频器电磁干扰）。
  • 双绞线结构（降低串扰）。
• 环境防护：
  • 护套抗UV（室外使用不脆化）。
  • IP67防护等级（接头处标配硅胶密封圈）。
• 色标管理：橙色护套（Bently标准色） + 长度标签（每米一处）。

4. 作用与用途

• 核心作用：消除信号衰减与失真，确保探头输出到前置器的原始信号保真度。
• 关键用途：
  • 扩展传感器安装自由度（前置器可远离高温/振动区）。
  • 构建 冗余测量系统（多探头共用前置器时需等长电缆）。
  • 替换受损电缆（无需更换整套传感器）。

5. 应用领域

适用于 高精度振动监测 场景，尤其严苛环境：

• 发电厂：汽轮机轴承振动监测（高温蒸汽环境）。
• 石化厂：加氢反应器进料泵（耐化学腐蚀需求）。
• 冶金产线：轧机齿轮箱监测（抗金属粉尘设计）。
• 海上风电：主轴振动监测（耐盐雾/高湿度）。

6. 所属系列

• 产品线：Bently Nevada 3300 XL 传感器配件系列。
• 型号编码解析：

  字段	含义	实例值
  330851	基础型号（延长电缆）	固定值
  -02-	系统代次（3300 XL）	固定值
  -000-	定制选项（标准型=000）	可选特殊屏蔽
  -030-	电缆长度（米）	030=3m, 100=10m
  -10-	温度等级（-50~+150°C）	20= -40~+200°C
  -00-	接头类型（00=标准）	05=铠装接头
  -05	版本号（硬件迭代）	固定值

安装技术规范

1. 布线要求

2. 长度匹配原则

• 同一轴承的探头：电缆长度差 ≤0.3m（避免相位偏差）。
• 最大允许长度：

  探头类型	最大电缆总长
  8mm探头	10m
  5mm探头	8m

故障诊断与替换

• 性能劣化征兆：
  • 间隙电压波动 >±5%（排除机械故障后）。
  • 振动谱图中 高频噪声增加（>5kHz）。
• 测试方法：
  1. 万用表检测 屏蔽层导通性（电阻应 <0.1Ω）。
  2. 用 LCR表 测量 50Ω阻抗匹配（1MHz下）。
• 替换流程：

  1. 记录原电缆长度代码（如030=3m）。
  2. 核对接头版本（-00-为标准型）。
  3. 新电缆安装后需重新校准间隙电压。

衍生型号对照表

认证与文档

• 行业标准：
  • IEEE 1197（传感器电缆规范）。
  • IEC 60068-2（环境耐受性测试）。
• 认证标识：
  • UL认证：文件号 E231213。
  • RoHS 3（无铅/无卤素）。
• 手册参考：
  3300 XL System Accessories Manual (DOC-REF: 158912)。

⚠️ 关键警告：

1. 严禁拼接：电缆必须整根使用，接头处断开将导致 驻波反射！
2. 禁用扎带过紧：护套受压变形会改变阻抗特性！
3. 清洁要求：微型同轴接头需用 无水乙醇 清洁（禁用丙酮）！
