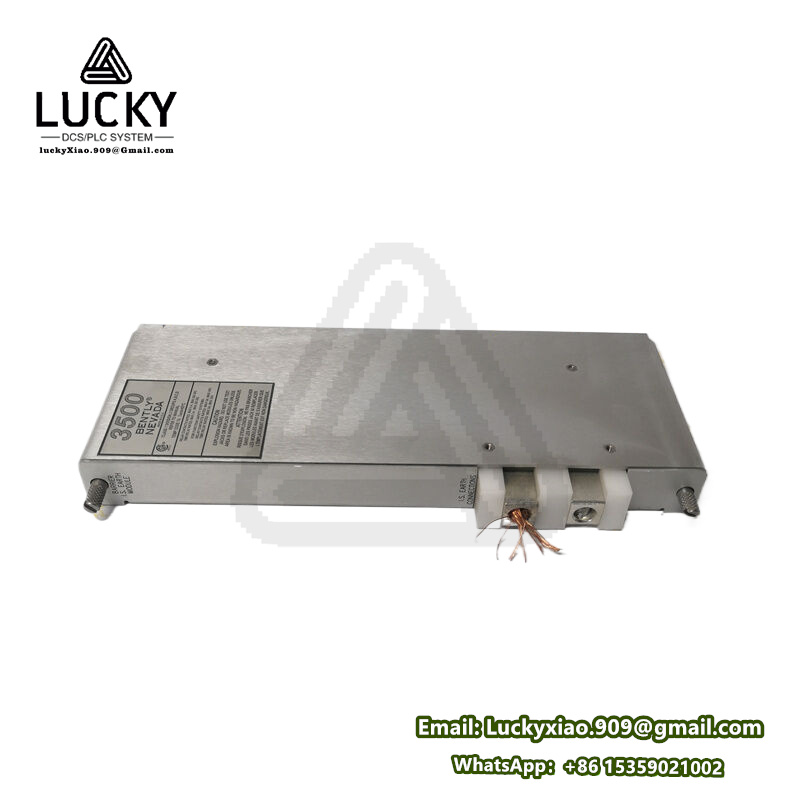

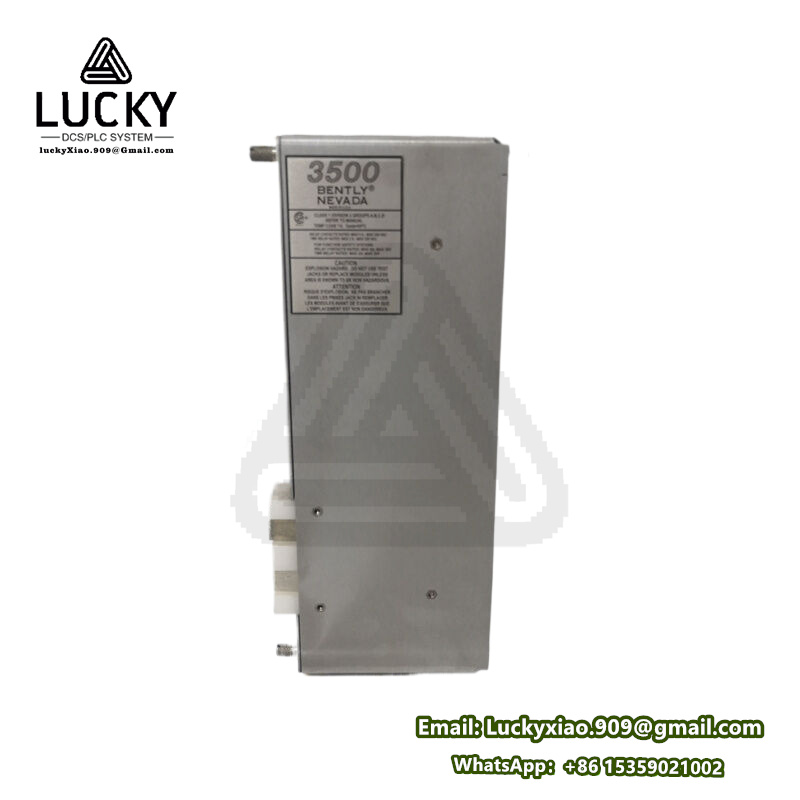

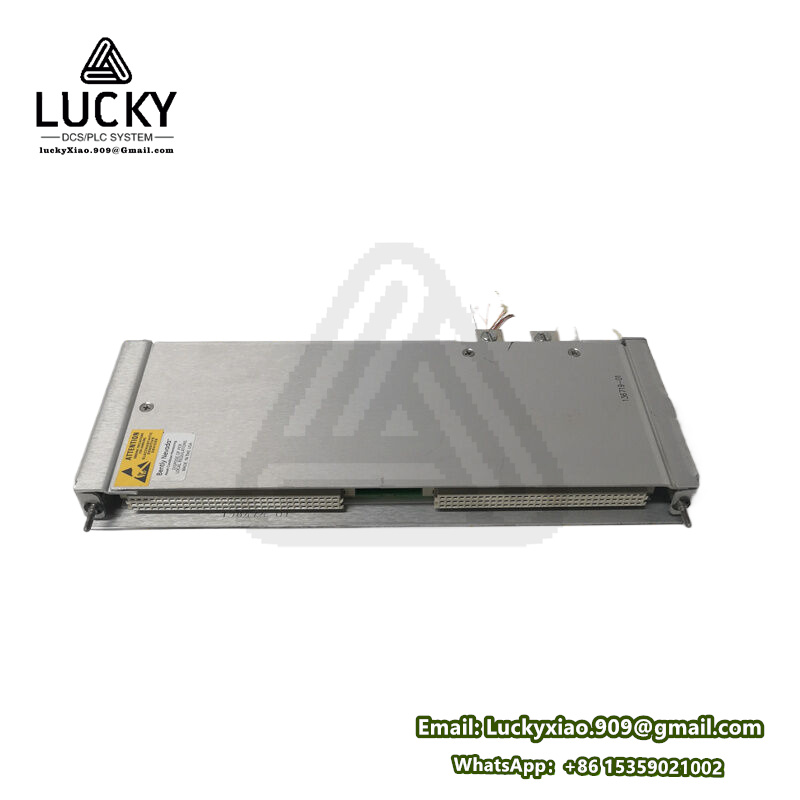

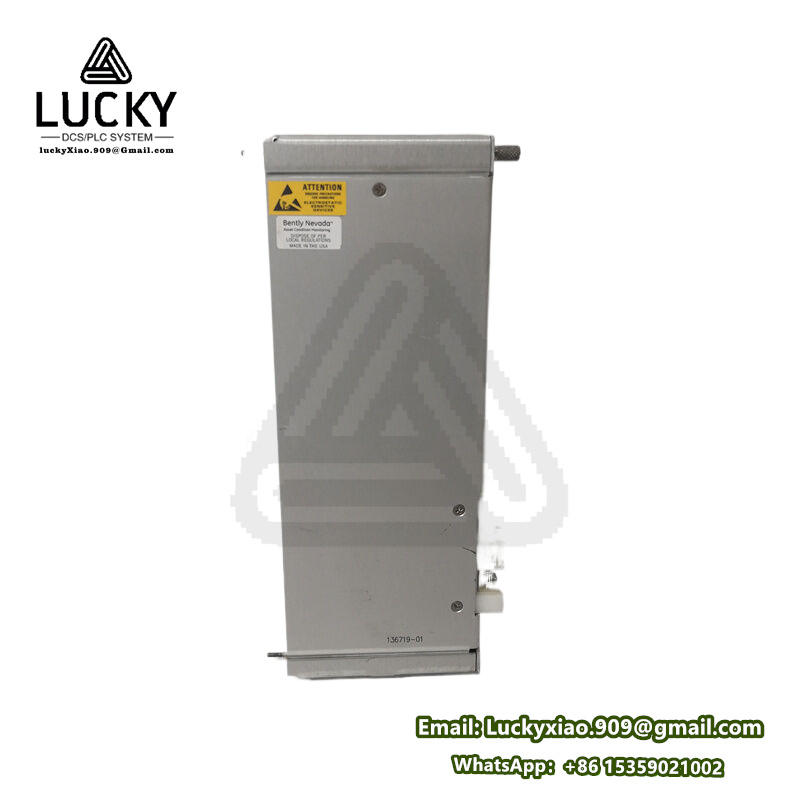

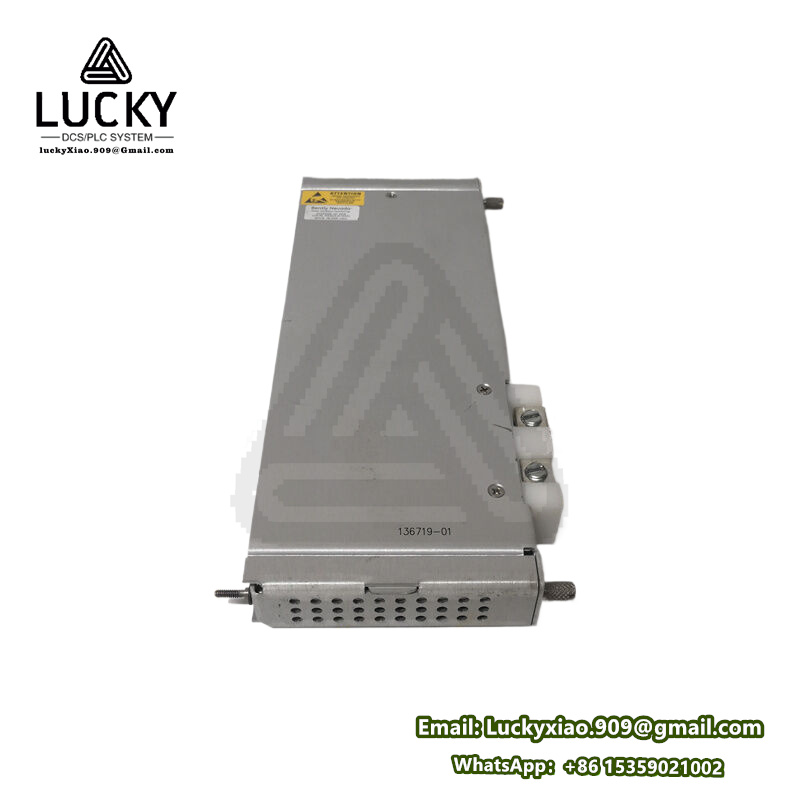

BENTLY 136719-01 高密度信号接口模块

1. 产品说明

BENTLY 136719-01 是 System 1® Extended Architecture（EA）平台的高密度信号接口模块，属于 Proximitor® 智能传感器生态系统的核心组件。

• 核心功能：
  • 多协议信号转换：将涡流探头/加速度计的原始信号转换为 工业总线数据（支持Modbus TCP/IP、EtherNet/IP）。
  • 就地信号调理：提供 24位ADC采样 + 隔离式电源输出（-18V DC @200mA）。
• 角色：构建 分布式机械监测网络 的 “神经节点”，实现 传感器-控制系统直连。

2. 关键参数与规格

3. 产品特征

• 智能传感器管理：
  • 自动识别 传感器类型（通过TEDS电子标签）。
  • 实时诊断 探头健康状态（裂纹/绝缘老化）。
• 动态信号处理引擎：
  • 内置 DSP处理器（执行FFT/包络分析/峰值检测）。
  • 可编程 抗混叠滤波器（截止频率1-20 kHz可调）。
• 冗余架构：
  • 双电源输入（24V DC ±10%）。
  • 支持 环网冗余（EtherCAT® FRP）。
• 环境耐受性：
  • IP67防护（壳体）/ IP20防护（端子区）。
  • 符合 IEC 60068-2（振动15g，冲击50g）。

4. 作用与用途

• 核心作用：
  • 信号数字化：将原始模拟信号转换为带时戳的 工业4.0数据包。
  • 边缘计算：在设备侧完成 振动特征值提取（如RMS/峭度因子）。
• 典型应用：
  • 替代传统 前置器+PLC模块，简化布线架构。
  • 为 预测性维护平台 提供高密度实时数据源。

5. 应用领域

适用于 分散式设备群监测 场景：

• 智能工厂：数控机床集群振动监控。
• 风电农场：风机齿轮箱分布式诊断节点。
• 长输管线：压缩机组远程无人监测站。
• 船舶机舱：辅机设备状态集成感知。

6. 所属系列

• 产品线：Bently Nevada System 1® EA 边缘计算系列。
• 系统构成：

  组件	配套型号	功能
  网关模块	136721-01	协议转换（OPC UA/MQTT）
  电源模块	136725-00	冗余24V DC供电
  机架外壳	136730-01	DIN导轨/IP67防护壳体

信号链路架构

graph LR
A[涡流探头] -->|同轴电缆| B(136719-01 I/O模块)C[加速度计] -->|ICP®电缆| BB -->|以太网| D{工业交换机}D --> E[System 1® 软件]D --> F[DCS/PLC]

注：单模块最多支持 16个监测点，减少90%电缆用量！

安装配置规范

1. 电气连接

• 电源端子：
  • V+：24V DC (+10%/-15%)
  • COM：电源地（需与机壳地隔离）
• 传感器接口：
  • 端子排支持 快速插拔（Phoenix® MSTB 2.5）
  • 接线规范：

    CH1+  → 探头信号线
    CH1-  → 探头屏蔽层（单端接地）
    SENS+ → ICP®传感器供电（+18V）

2. 网络配置

IP地址：192.168.1.100（默认）
子网掩码：255.255.255.0
网关：192.168.1.1
协议：Modbus TCP Port 502

诊断与维护

• 状态指示灯：

  LED颜色	状态	含义
  绿色常亮	Power OK	电源正常
  蓝色闪烁	Data Active	数据流传输中
  红色常亮	Channel Fault	传感器短路/断线

• 生命周期管理：
  • MTBF > 15万小时（@40°C）。
  • 支持 热插拔更换（网络拓扑自动重构）。

型号编码解析

136719-01-00-A 后缀含义：

认证与文档

• 国际认证：
  • UL Class I, Div 2（危险区域认证）
  • CE (EMC: EN 61326-1)
  • DNV-GL（船舶应用）
• 行业标准：
  • IEEE 1451.4（智能传感器接口）
  • ISO 13374-2（状态监测数据规范）
• 手册参考：
  Proximitor® Smart I/O Module Installation Guide (DOC-REF: 176584)

⚠️ 关键警告：

1. 屏蔽层处理：探头屏蔽网 仅限模块端单点接地！多点接地将引入电流噪声！
2. 电源隔离：必须使用 隔离型DC/DC电源（输入-输出耐压>1500V AC）！
3. 固件升级：在线升级时确保 UPS供电，断电将导致模块变砖！

典型应用场景

风力发电机齿轮箱监测

模块安装位置：机舱控制柜（环境温度：-30°C~60°C）
接入信号：
  - 4× 涡流探头（输入轴/输出轴位移）
  - 8× 三轴加速度计（轴承座振动）
  - 4× PT100（齿轮箱油温）
输出动作：
  - 振动超限 → 通过GOOSE协议直跳变桨系统
  - 温度梯度异常 → 触发冷却系统联锁

数据直达 SCADA系统，延迟 <10ms，比传统方案快100倍！

此模块重新定义了 状态监测的“最后一公里”，部署需注意：

• 拓扑规划：采用 星型/环型冗余网络（禁用总线型拓扑）。
• 时钟同步：通过 IEEE 1588 PTP协议 对齐时戳（误差<1μs）。

• 数据安全：启用 TLS 1.3加密（适用于OPC UA通信）。
  调试时需用 TK-3R校准仪 验证通道线性度（全量程误差±0.5%）！
