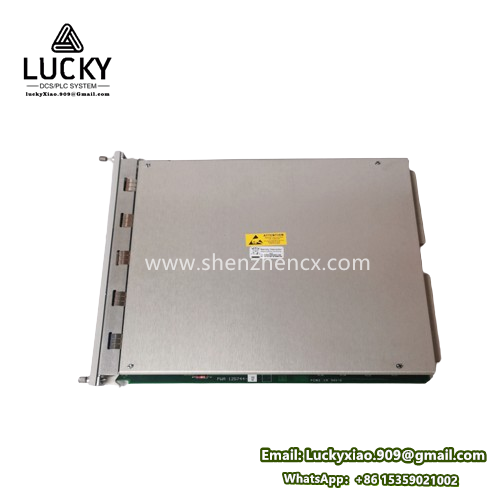

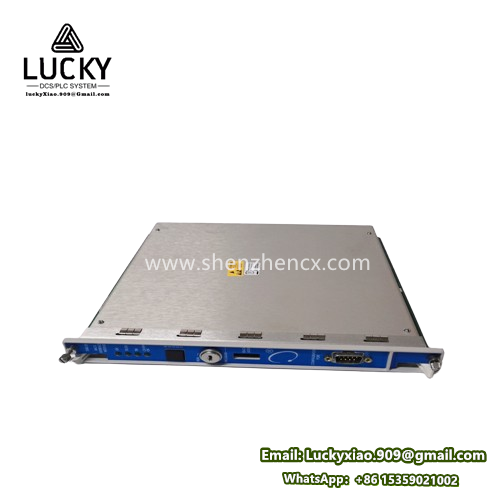

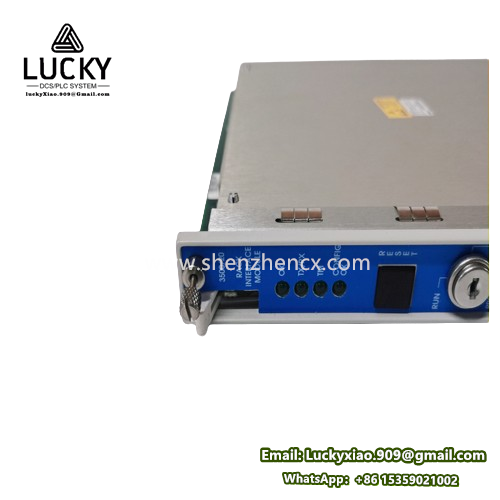

BENTLY 3500/20 125744-02 Profibus DP 网关模块
- 品牌：BENTLY
- 型号：3500/20 125744-02
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
BENTLY 3500/20 125744-02 Profibus DP 网关模块
1. 产品说明
- 名称：Bently Nevada 3500/20 Profibus DP 网关模块
- 型号：3500/20
- 部件号：125744-02（硬件版本标识）
- 定位：专为 Bently Nevada 3500 系列机械保护系统设计的 工业通信网关模块。
- 核心功能：
- 将 3500 机架监测数据（振动、位移、温度、转速等）通过 Profibus DP (Decentralized Periphery) 协议 实时传输至上层控制系统（如 DCS/PLC）。
- 支持双向通信，允许控制系统远程读取监测参数、报警状态，并下发控制指令（如复位报警）。
2. 关键参数与规格
| 类别 | 详细参数 |
|---|---|
| 通信协议 | Profibus DP (DP-V1 标准)，符合 IEC 61158/EN 50170 |
| 数据传输速率 | 9.6 kbps 至 12 Mbps（自适应） |
| 连接接口 | 1× 9针 D-Sub 连接器（符合 Profibus 物理层标准） |
| 最大节点数 | 支持 Profibus DP 网络最多 126 个从站 |
| 数据映射 | 可配置 输入/输出数据块（典型：输入≤ 244字节，输出≤ 244字节） |
| 模块供电 | 由 3500 机架背板供电（+5VDC），无需外部电源 |
| 功耗 | ≤ 2.5 W |
| 工作温度 | -40°C 至 +85°C（工业级宽温范围） |
| 湿度范围 | 5% 至 95% RH（非冷凝） |
| 认证 | CE, UL, CSA, ATEX/IECEx（可选 Zone 2 防爆认证），满足 EMC Directive 2014/30/EU |
3. 所属系列
- 主系列：Bently Nevada 3500 系列（模块化机械保护系统）。
- 子系列：3500 通讯网关模块（同系列含 3500/92 Modbus TCP、3500/22 OPC 等）。
4. 核心特性
无缝集成
- 将 3500 系统的实时监测数据（如通道值、报警状态、模块健康）映射为标准 Profibus DP 数据帧，直接集成至西门子、ABB 等主流 DCS/PLC。
高可靠性设计
- 支持 冗余 Profibus DP 网络（需双模块配置），避免单点故障导致通信中断。
- 内置诊断功能：实时报告网络状态、模块故障、数据校验错误。
灵活数据配置
- 通过 3500 Rack Configuration Software 自定义 Profibus 数据映射：
- 选择传输的监测参数（如振动峰值、Gap电压、转速）。
- 设定报警状态字（Warning/Danger/Bypass）。
- 配置控制命令（继电器复位、报警确认）。
- 通过 3500 Rack Configuration Software 自定义 Profibus 数据映射：
即插即用安装
- 直接插入 3500 机架任一监测器槽位，自动识别为网关模块。
5. 作用与用途
核心作用：
打通 3500 机械保护系统与上层控制的实时数据通道，实现：- 监测数据可视化：在 DCS/SCADA 界面显示机组振动、位移等关键参数。
- 报警联锁控制：将 3500 系统的“危险(Danger)”报警触发 DCS 联锁停机。
- 远程管理：通过 PLC 远程复位继电器或确认报警。
典型用途：
- 将旋转机械保护系统（如汽轮机振动数据）集成到工厂自动化网络。
- 替代硬接线，减少控制柜布线成本（尤其适用于多测点的大型机组）。
- 支持预测性维护系统（如 BHGE System 1）获取实时数据源。
6. 应用领域
主要用于需高可靠性通信集成的重工业领域，典型场景包括：
| 行业 | 应用场景 |
|---|---|
| 石油与天然气 | 海上平台压缩机机组 Profibus 网络集成，实时传输振动数据至中央控制室。 |
| 发电厂 | 汽轮机/燃气轮机保护系统接入电厂 DCS（如西门子 PCS7/ET200）。 |
| 化工与石化 | 反应器搅拌设备监测数据通过 Profibus 联锁 ESD 系统。 |
| 冶金制造 | 高炉鼓风机监测网络与 PLC 控制系统（如罗克韦尔/施耐德）集成。 |
| 水处理与基础设施 | 大型水泵机组状态数据上传至 SCADA 调度中心。 |
附加说明
- 兼容性：
- 需与 3500 框架接口模块 (RIM) 配合使用（如 3500/22 或 3500/25）。
- 支持 Profibus DP 主站设备：西门子 S7-300/400/1500、ABB AC800M 等。
- 配置要求：
- 使用 3500 组态软件（版本 ≥ V5.0）定义 GSD 文件（设备描述文件）。
- 在 PLC/DCS 工程软件中导入 GSD 文件（如 STEP 7 的 GSD Manager）。
