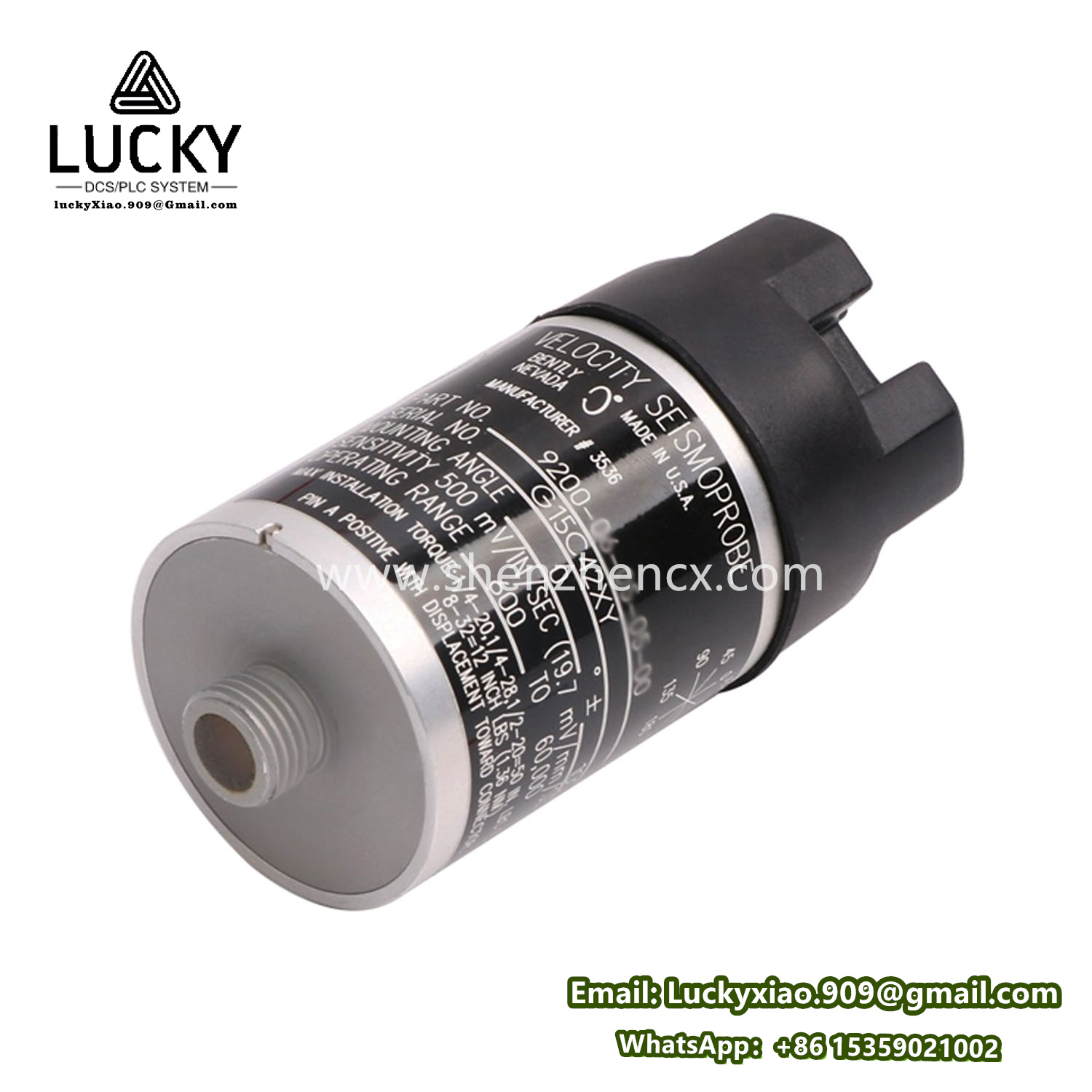

BENTLY 9200-06-05-05-00 趋近式电涡流传感器探头
- 品牌：BENTLY
- 型号：9200-06-05-05-00
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
BENTLY 9200-06-05-05-00 趋近式电涡流传感器探头
1. 产品说明
- 名称：Bently Nevada 9200 系列 趋近式电涡流传感器探头
- 型号：9200-06-05-05-00（完整部件号，含定制化配置）
- 定位：工业级非接触式位移/振动测量探头，用于旋转机械的轴位移、振动及转速监测。
- 核心功能：
- 基于 电磁感应原理，通过高频磁场感应金属目标的位移变化。
- 输出与探头端部到金属表面 间隙成比例的电压信号（典型线性范围：0.25–2.5mm）。
2. 关键参数与规格
| 类别 | 详细参数 |
|---|---|
| 探头直径 | Ø8 mm（标准工业尺寸，适用于中小型机械） |
| 感应目标材质 | AISI 4140 钢（或等效导磁合金），最小厚度 ≥ 1.5mm |
| 线性范围 | 0.25 mm 至 2.5 mm（中心点：1.27 mm） |
| 灵敏度 | 7.87 V/mm（±5%，需配合匹配前置器校准） |
| 频率响应 | DC 至 12 kHz（-3dB） |
| 工作温度 | -35°C 至 +150°C（探头本体） |
| 电缆类型 | 整体铠装同轴电缆（长度：5米，后缀-05） |
| 电缆护套 | 不锈钢编织铠装（后缀-00，耐油、抗机械磨损） |
| 防护等级 | IP67（防尘、短时浸水） |
| 电气安全 | 250V DC 绝缘耐压（探头对地） |
| 认证 | ATEX / IECEx Ex ia IIC T6（气体防爆），CE, UL, CSA |
3. 所属系列
- 主系列：Bently Nevada 9200 系列趋近式探头（行业标准电涡流传感器）。
- 衍生配置：
- 尾部标识说明：
-06：探头直径 8mm-05：电缆长度 5米-05：连接器类型 标准同轴（无后缀为裸线）-00：铠装材质 不锈钢
- 尾部标识说明：
4. 核心特性
- 高精度线性响应
- 在 ±0.25mm 线性区内误差 ≤ ±1%，满足 API 670 机械保护标准。
- 工业级可靠性
- 不锈钢铠装电缆抗拉强度 > 150N，耐受油污、化学腐蚀及机械冲击。
- 温度稳定性
- 内置 温度补偿电路（-35°C 至 +150°C 范围内灵敏度漂移 < 5%）。
- 即插即用兼容性
- 直接匹配 Bently 前置器（如 3300 XL Proximitor®），无需额外校准。
5. 作用与用途
- 核心作用：
实时监测旋转机械的轴动态行为，包括：- 轴振动（峰峰值/幅值）
- 轴位移（轴向/径向位置）
- 轴转速（键相/相位参考）
- 典型用途：
- 替代机械接触式传感器，实现 非接触测量，避免磨损。
- 提供 早期机械故障预警（如不平衡、不对中、轴承磨损）。
6. 应用领域
用于需 高精度位移监测 的关键旋转设备：
| 行业 | 应用场景 |
|---|---|
| 发电厂 | 汽轮机/燃气轮机主轴振动监测（轴承处径向安装） |
| 石油与天然气 | 离心式压缩机轴位移监测（止推轴承保护） |
| 化工与石化 | 反应器搅拌轴偏心监测（防机械密封失效） |
| 冶金制造 | 轧钢机辊轴振动实时诊断（预防轴承卡死） |
| 水电站 | 水轮发电机组摆度监测（导轴承健康状态分析） |
附加说明
- 系统集成要求：
- 必须配合 前置器（如 3300 XL）使用，将探头信号转换为标准 -2V 至 -18V DC 输出。
- 探头安装间隙需严格校准至 线性中点（如 1.27mm），否则精度下降。
- 安装规范：
- 探头端部与轴表面 垂直度偏差 ≤ ±5°，表面光洁度 Ra ≤ 0.8 μm。
- 维护提示：
- 定期检查探头端部 绝缘层磨损（使用万用表测量探头-外壳电阻应 > 10 MΩ）。
