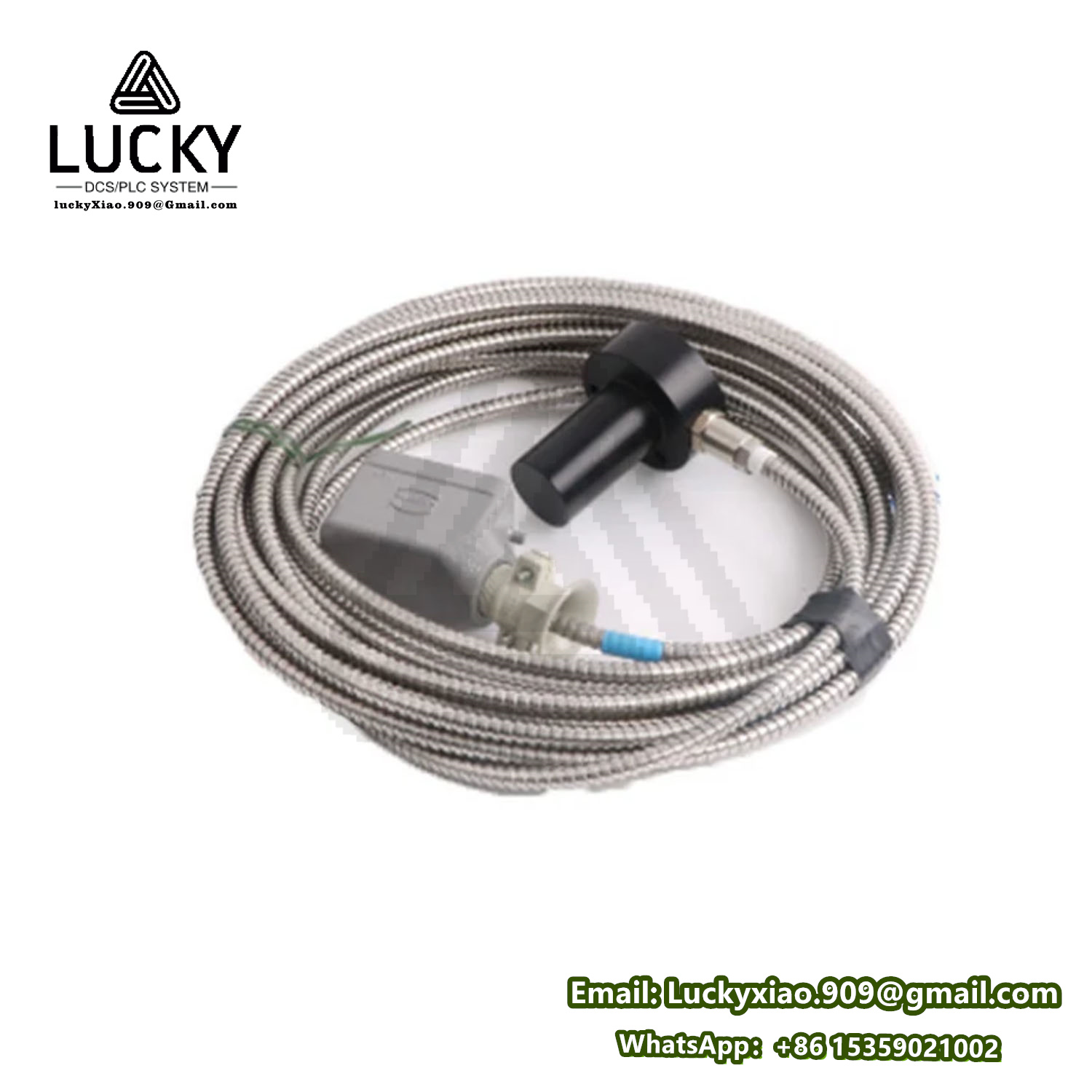

EMERSON PR9268/202-000 非接触式振动传感器
- 品牌：EMERSON
- 型号：PR9268/202-000
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
艾默生 PR9268/202-000 详细介绍
一、产品说明
艾默生 PR9268/202-000 是一款高精度的非接触式振动传感器，隶属于艾默生自动化解决方案旗下的机械状态监测系列，专为旋转机械的振动监测设计。它能实时捕捉设备的振动信号，通过分析振动频率和幅值变化，提前预警潜在的机械故障（如轴承磨损、转子不平衡、轴系不对中），是工业设备预测性维护的 “神经末梢”。
在大型汽轮发电机组中，它可安装在轴承座上，持续监测转子的径向振动，为机组的平稳运行提供关键数据；化工离心泵组中，其抗油污、耐温特性能适应泵体附近的恶劣环境，及时发现叶轮不平衡导致的异常振动；风力发电机的齿轮箱监测中，它能捕捉细微的振动异常，避免因齿轮啮合不良引发的重大故障。无论是高速旋转的电机，还是重型工业齿轮箱，艾默生 PR9268/202-000 都能凭借精准的测量能力，为设备的安全运行和寿命延长提供可靠保障。
二、产品技术参数
- 测量范围：振动位移测量范围为 0-200μm（峰峰值），频率响应范围 0.1-1000Hz，可覆盖从低频振动到高频冲击的全频段机械振动信号。
- 输出信号：采用电涡流原理，输出 4-20mA 模拟量信号，与振动位移成正比（4mA 对应 0μm，20mA 对应 200μm），信号线性度误差≤±1% FS。
- 灵敏度：灵敏度为 8mV/μm，确保对微小振动变化的精准捕捉，最小可分辨振动量达 0.1μm。
- 工作环境：工作温度范围 - 30°C~120°C，能耐受设备运行时的高温环境；相对湿度≤95%（无凝结），防护等级 IP65，可抵御粉尘和水溅侵蚀。
- 安装参数：探头直径 11mm，有效测量距离（间隙）2mm±0.5mm，探头与被测表面（导磁材料）之间需保持稳定间隙，安装螺纹为 M10×1。
- 供电要求：工作电压 DC 18-30V，典型功耗≤50mA，可直接接入工业现场的 24V 直流电源系统。
- 抗干扰能力：具备抗电磁干扰设计，对 50Hz 工频干扰抑制比≥60dB，确保在电机、变频器附近仍能稳定输出信号。
- 机械特性：探头长度 110mm，电缆长度 5m（可定制延长至 10m），电缆采用耐油、耐老化的聚四氟乙烯护套，适应工业复杂环境。
三、使用方法
- 安装准备：
- 安装前确认被测设备的振动监测点（通常为轴承座、转子轴颈处），表面需为导磁材料（如钢、铸铁），且表面粗糙度 Ra≤1.6μm，确保测量精度。
- 检查传感器探头是否完好，电缆有无破损，准备好安装工具（如扳手、千分尺）和固定支架。
- 安装调试：
- 用 M10 螺纹将探头固定在支架上，调整探头与被测表面的间隙至 2mm（可用千分尺辅助测量），拧紧锁紧螺母固定位置，避免设备运行时因振动导致间隙变化。
- 电缆需固定在设备非振动部位，避免电缆晃动影响测量，电缆弯曲半径≥50mm，防止内部导线损坏。
- 电气连接：
- 按照接线定义连接电源和信号电缆：红芯线接 DC 24V 正极，蓝芯线接信号输出（至 PLC/DCS 的模拟量输入模块），屏蔽层单端接地（接控制柜接地排），确保接地电阻≤4Ω。
- 通电前用万用表检测线路绝缘电阻（≥10MΩ），避免短路或接地故障。
- 参数校准：
- 接通电源后，用标准振动台或校准器进行校准：在探头间隙 2mm 时，输出信号应为 12mA（对应 0μm）；施加 100μm 峰峰值振动时，输出信号应在 8-16mA 之间线性变化。
- 若偏差超过 ±1%，需通过监测系统的软件进行线性修正，或检查安装间隙是否准确。
- 日常监测：
- 设备运行时，通过 DCS 或振动监测系统查看实时振动值，记录正常运行时的振动幅值（通常≤50μm 峰峰值）和频谱特征。
- 设置振动报警阈值（如报警值 100μm，危险值 150μm），当振动超限时及时停机检查。
- 维护保养：
- 每月检查探头安装是否松动，间隙是否保持在 2mm 左右，用软布清理探头表面的油污和粉尘，避免影响测量精度。
- 每季度检查电缆连接是否牢固，有无老化开裂，测试信号输出是否稳定（用万用表测量电流值）。
- 每年进行一次校准，对比标准振动源验证测量准确性，确保传感器处于正常工作状态。
四、系统介绍
艾默生 PR9268/202-000 振动传感器作为机械状态监测系统的前端采集设备，与信号处理单元、监测主机、分析软件共同构成完整的设备健康管理系统，实现对旋转机械的全生命周期监测。
- 系统构成：
- 感知层：PR9268/202-000 传感器负责采集设备振动信号，通常每台设备需在驱动端、非驱动端等关键位置安装 2-4 个传感器，全面捕捉振动状态。
- 传输层：信号电缆将振动信号传输至隔离式安全栅（防爆场合）或直接接入 PLC/DCS 的模拟量模块，部分系统会配置信号调理器，对原始信号进行滤波、放大处理。
- 分析层：监测主机（如艾默生 CSI 6500）接收振动数据，通过频谱分析、趋势分析等算法识别故障特征（如轴承故障的高频冲击、转子不平衡的 1 倍频振动）。
- 应用层：操作人员通过人机界面（HMI）查看振动趋势图、报警信息，维修人员利用专业分析软件（如 AMS Machinery Manager）制定维护计划。
- 系统优势：
- 早期预警：能在设备出现明显故障前 3-6 个月捕捉到振动异常，提前安排维护，避免非计划停机，据统计可降低设备维护成本 30% 以上。
- 测量精准：0.1μm 的分辨能力可捕捉细微振动变化，为故障诊断提供可靠数据，诊断准确率达 90% 以上。
- 安装灵活：非接触式测量无需与设备直接接触，不影响设备运行，适合高温、高速等恶劣工况。
- 兼容扩展：可与艾默生系列监测设备无缝对接，也能接入第三方 DCS/PLC 系统，单套系统可监测多达 100 台设备，适应工厂规模化监测需求。
该系统已成为现代工业设备可靠性管理的核心工具，在电力、化工、冶金等行业的关键机组上广泛应用，通过 “预测性维护” 替代传统的 “事后维修” 或 “定期大修”，显著提升了设备运行的安全性和经济性。
