EMERSON

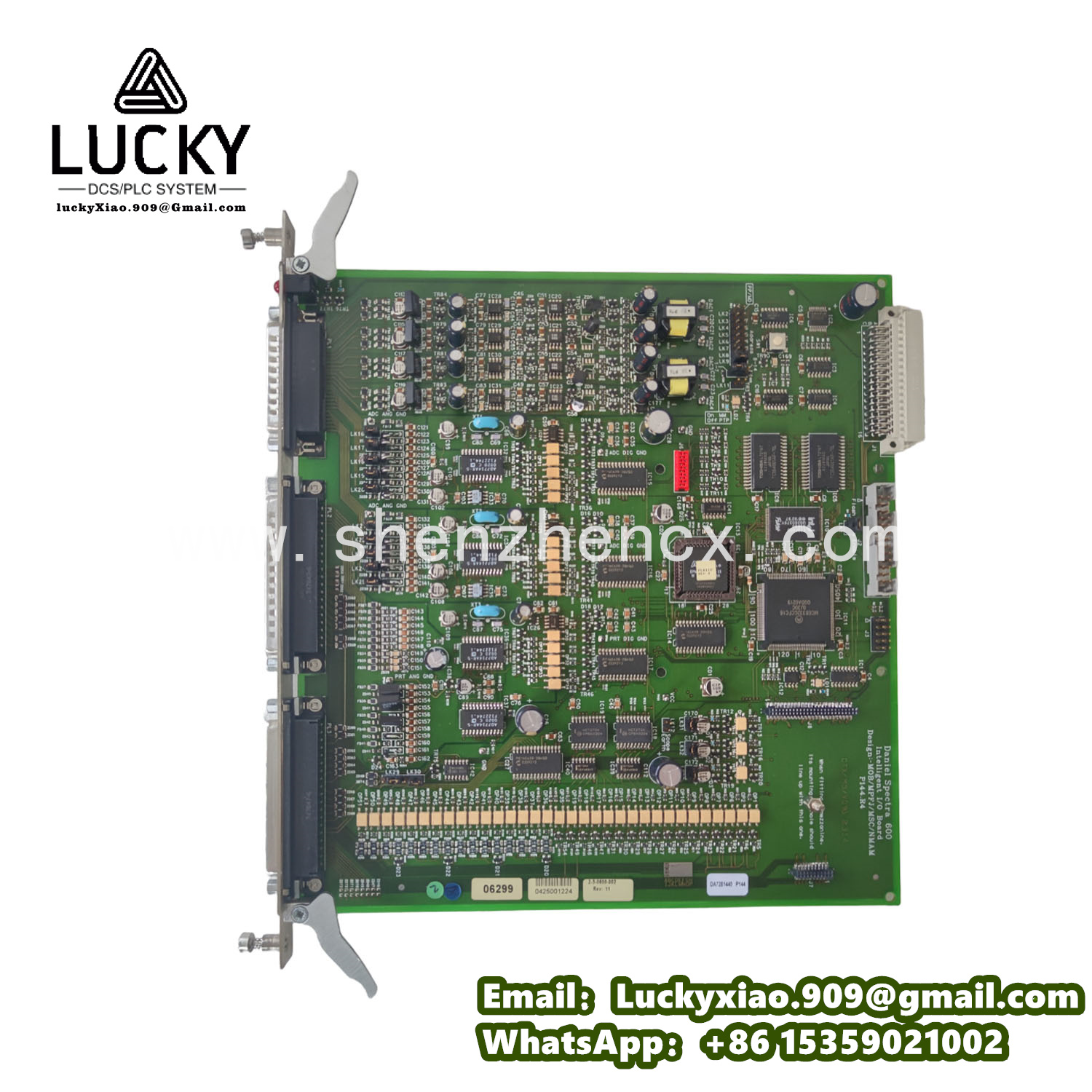

EMERSON艾默生 DA7281440 智能数据采集模块
- 品牌：EMERSON
- 型号：DA7281440
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
艾默生 DA7281440 详细介绍
一、产品说明
艾默生 DA7281440 是一款专为工业过程控制设计的智能数据采集模块，隶属于艾默生自动化解决方案系列，以高精度数据采集和强大的环境适应性为核心特点。它主要用于工业现场多类型信号的集中采集与预处理，能将温度、压力、流量等分散的物理量转化为标准化数字信号，为控制系统提供精准的原始数据，是工业自动化与信息化融合的关键节点。
在化工生产装置中，它可分布式部署在反应塔、管道集群等区域，同步采集数十路温度和压力信号，经滤波处理后传输至中央控制器，为反应过程的精准调控提供依据；食品加工生产线中，其抗粉尘、耐潮湿的特性可适应车间环境，稳定采集杀菌罐的温度、液位等参数，保障生产工艺合规；智能楼宇的能源监控系统中，能集中采集空调、水泵等设备的能耗与运行状态信号，助力能源优化管理。无论是复杂工业环境的多信号采集，还是对数据精度要求严苛的场景，艾默生 DA7281440 都能凭借可靠性能，成为数据采集环节的 “精准感知者”。
二、产品技术参数
- 采集通道：配备 16 路模拟量输入通道，支持热电偶（K、J、T 等类型）、热电阻（Pt100、Cu50）、4-20mA 电流信号、0-10V 电压信号等多种类型，可通过软件灵活配置每路通道信号类型。
- 采集精度：热电偶测量精度 ±0.2°C（0-1000°C 范围），热电阻测量精度 ±0.1°C，4-20mA 电流信号精度 ±0.05% FS，确保数据采集的高准确性。
- 采样速率：单通道最高采样速率 10Hz，支持通道轮询采集，16 路通道全启用时总采样周期≤2 秒，满足实时监控需求。
- 信号处理：内置数字滤波功能（滤波时间 0.1-10 秒可调），可有效抑制现场电磁干扰，对热电偶信号提供冷端补偿（精度 ±0.5°C）。
- 通讯接口：1 个 RS485 串口（支持 Modbus RTU 协议）和 1 个以太网口（支持 Modbus TCP/IP 协议），通讯波特率最高 115200bps，可同时与上位机和本地显示设备通讯。
- 电源规格：宽压直流供电 DC 12-36V，功耗≤8W，具备过压、反接保护功能，可直接接入工业现场 24V 电源系统。
- 环境适应：工作温度范围 - 40°C~70°C，相对湿度 5%~95%（无凝结），防护等级 IP65，外壳采用耐腐蚀合金材质，可直接安装在户外或粉尘较多的工业现场。
- 物理规格：尺寸 210mm×150mm×60mm，重量约 1.1kg，支持 DIN 导轨安装或壁挂安装，安装角度 0°~90° 可调，适应狭小空间部署。
- 可靠性指标：平均无故障工作时间（MTBF）≥120,000 小时，支持看门狗定时器功能，异常时可自动复位，恢复正常运行。
三、使用方法
- 安装部署：
- 安装前检查模块外观有无破损，接口是否完好，确认安装位置远离强电磁干扰源（如大功率电机、变频器）和高温辐射源（如加热炉）。
- 采用 35mm 标准 DIN 导轨安装时，将模块卡入导轨后用卡扣固定；壁挂安装需使用 M3 螺丝，确保安装牢固，模块底部预留≥5cm 空间便于接线。
- 接线操作：
- 电源接线：将 DC 24V 电源的正负极接入模块 “Power In” 端子，建议串联 1A 保险丝，电源线选用 0.5mm² 以上铜缆。
- 信号接线：热电偶 / 热电阻信号采用双绞屏蔽线，屏蔽层单端接地（接模块接地端子）；4-20mA 信号可采用普通铜缆，每路信号线独立布线，避免与动力电缆并行。接线时参考端子定义图，区分 “信号 +”“信号 -”“屏蔽地”，拧紧端子螺丝（扭矩 0.6-0.8N・m）。
- 参数配置：
- 通过艾默生专用配置软件（如 FieldComm Manager）连接模块，设置通讯参数（IP 地址、波特率、设备地址）。
- 按接入的传感器类型配置每路通道：如 1-4 路设为 “K 型热电偶”，5-8 路设为 “Pt100 热电阻”，9-16 路设为 “4-20mA”，同时设置各通道量程范围（如 4-20mA 对应 0-1MPa）和滤波时间（默认 1 秒）。
- 调试校验：
- 接通电源后，观察电源指示灯（PWR）是否常亮绿色，通讯指示灯（COM）是否随数据传输闪烁。
- 精度校验：对 4-20mA 通道，用标准信号发生器输入 4mA、12mA、20mA 信号，查看上位机显示值与理论值偏差是否在允许范围；对热电偶通道，将探头放入恒温槽（如 100°C），对比显示值与标准温度的差异，超差时通过软件进行零点校准。
- 日常操作：
- 通过上位机监控各通道数据，记录正常工况下的数值范围，设置异常报警阈值（如温度超上限、信号断线报警）。
- 定期查看模块运行温度（通过软件读取，正常≤60°C）和通讯状态，确保数据传输稳定。
- 维护保养：
- 每季度检查接线端子是否松动、氧化，用干燥软布清理模块表面灰尘，保持散热良好。
- 每年对关键通道进行一次精度复检，使用标准仪器校准，确保采集数据的准确性。
- 若模块出现通讯故障，先检查网络连接和参数配置，必要时通过 “恢复出厂设置” 按钮重置参数（需断电后长按 3 秒）。
四、系统介绍
艾默生 DA7281440 数据采集模块作为工业数据感知层的核心设备，与传感器、上位控制系统、人机界面共同构成完整的数据采集与监控系统，实现对工业过程的全面感知与数字化呈现。
- 系统构成：
- 感知层：各类传感器（热电偶、压力变送器等）采集现场物理量，将信号传输至 DA7281440 模块。
- 采集层：DA7281440 对原始信号进行滤波、放大、A/D 转换等处理，转化为标准化数字信号，通过通讯接口上传。
- 传输层：通过以太网或 RS485 总线将数据传输至 PLC、DCS 等控制系统，同时可接入工业以太网交换机，实现数据的远距离传输与共享。
- 应用层：上位机软件（如 SCADA 系统）对数据进行存储、分析、可视化展示，操作人员通过 HMI 查看实时数据、趋势曲线和报警信息。
- 系统优势：
- 高精度采集：从传感器信号到数字量的全链路误差控制在 ±0.2% 以内，为工艺优化和质量控制提供可靠数据支撑。
- 灵活适配：支持多类型信号接入，减少设备选型复杂度，单模块即可满足多样化采集需求，降低系统集成成本。
- 环境耐受性：IP65 防护和宽温设计使其能直接部署在现场设备附近，减少信号传输损耗，提升系统响应速度。
- 易于扩展：单套系统可级联 32 个 DA7281440 模块，总采集通道达 512 路，支持工厂分期建设和功能扩展。
该系统已广泛应用于流程工业、离散制造、能源管理等领域，通过 DA7281440 的精准采集能力，将物理世界的工业参数转化为可量化、可分析的数字信息，为工业数字化转型提供了基础数据支撑，是 “工业 4.0” 时代数据驱动决策的关键环节。
