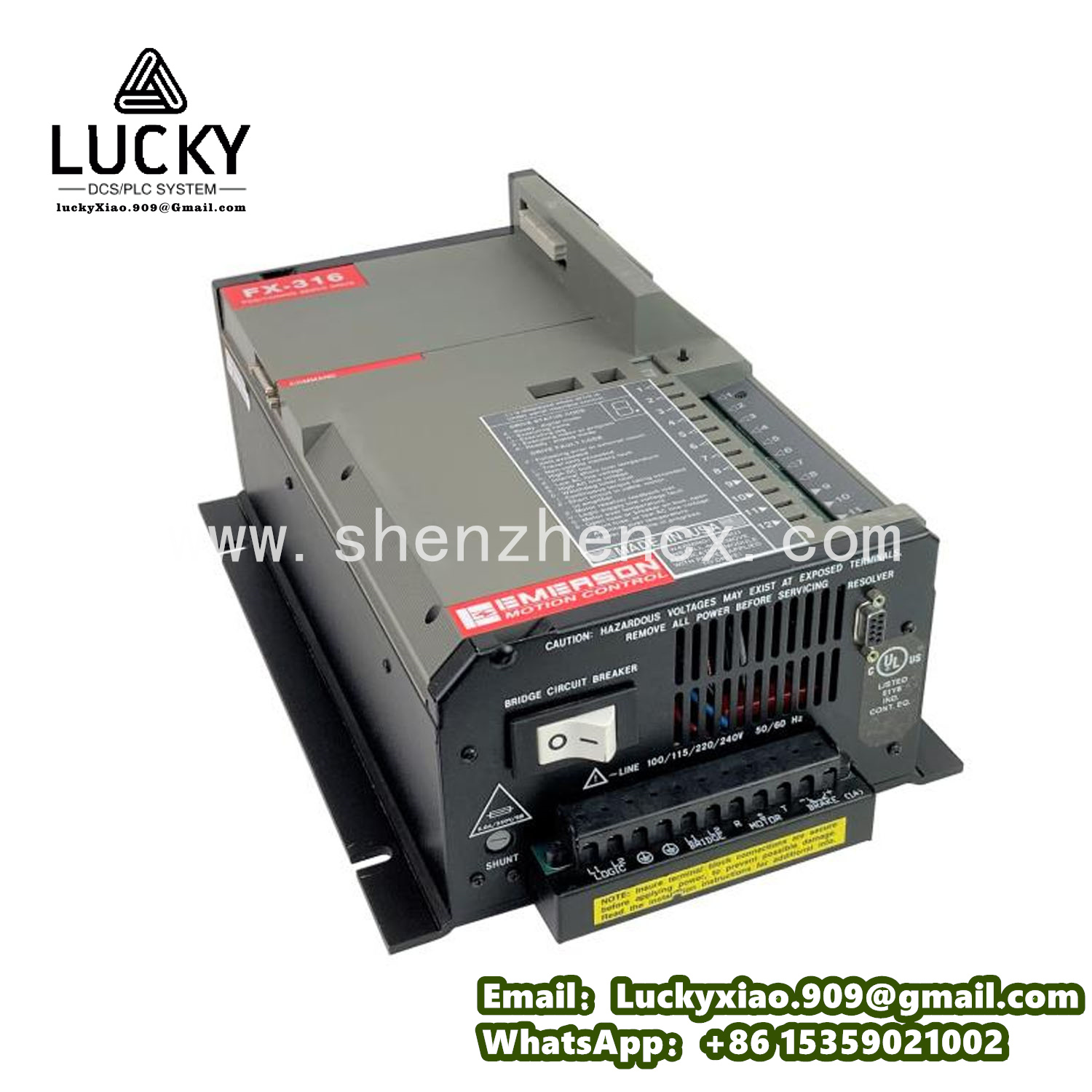

EMERSON艾默生 FX-316 经济型 PLC（可编程逻辑控制器）
- 品牌：EMERSON
- 型号：FX-316
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
艾默生 FX-316 详细介绍
一、产品说明
艾默生 FX-316 是一款面向小型工业自动化场景的经济型 PLC（可编程逻辑控制器），隶属于艾默生 FX 系列，以小巧体积、低功耗和实用功能为核心特点。它集成了数字量与模拟量处理能力，适合单机设备控制、小型生产线逻辑联动等场景，是替代传统继电器控制的理想选择，尤其受中小制造企业青睐。
在包装机械中，它可控制薄膜送料、热封切刀、输送带的时序动作，通过精准的逻辑联锁确保包装速度与精度；小型空压机系统里，能根据压力传感器信号自动启停压缩机，联动冷却风扇和排污阀，实现无人值守运行；农业灌溉设备中，可接收土壤湿度传感器信号，按预设逻辑控制电磁阀开关，实现节水型自动灌溉。无论是简单的开关量控制，还是包含少量模拟量调节的场景，艾默生 FX-316 都能以高性价比满足需求，为小型自动化项目提供稳定可靠的控制核心。
二、产品技术参数
- I/O 配置：标配 16 点数字量输入（DI）和 16 点数字量输出（DO），其中输出支持继电器类型（250VAC/30VDC，5A），可直接驱动小型电机、电磁阀等设备；支持扩展 1 个模拟量模块（最多 4 路 AI/2 路 AO），适配 4-20mA、0-10V 信号。
- 处理器性能：搭载 8 位工业级微处理器，运算速度达 10k 步 / 秒，支持最大 8k 步用户程序，满足小型控制逻辑的运算需求。
- 控制功能：集成基本逻辑指令（如与 / 或 / 非、定时器、计数器）、比较指令和简单数学运算，支持脉冲输出（最高 10kHz），可驱动步进电机实现简单定位控制。
- 通讯接口：1 个 RS485 串口（支持 Modbus RTU 协议），通讯波特率可设为 9600-115200bps，能连接 HMI、变频器等设备；配备 1 个编程口（USB Type-C），用于程序下载与调试。
- 电源规格：AC 100-240V 宽电压输入，功耗≤15W，输出回路提供 24VDC（500mA）辅助电源，可直接为接近开关、小型传感器供电。
- 环境适应：工作温度范围 0°C~60°C，相对湿度 5%~95%（无凝结），防护等级 IP20，适合安装在控制柜内，适应车间常规环境。
- 物理规格：尺寸 180mm×90mm×60mm，重量约 300g，采用 DIN 导轨安装，可与小型继电器、端子排紧凑布局，节省安装空间。
- 编程环境：支持艾默生 FX 系列专用编程软件（如 FX Programmer），提供梯形图编程界面，内置常用功能块，支持程序在线监控与修改。
三、使用方法
- 安装部署：
- 安装前确认控制柜内无剧烈振动和强电磁干扰，预留至少 3cm 散热空间。检查 PLC 外观无破损，端子排无氧化变形。
- 采用 35mm 标准 DIN 导轨安装，将 PLC 卡入导轨后用卡扣固定，确保安装牢固，面板指示灯和接口朝向便于观察与操作。
- 电气连接：
- 电源连接：将 AC 220V 电源接入 “L”“N” 端子，接地线连接至 “PE” 端子（若有），建议在电源回路串联 5A 保险丝。
- 输入输出接线：数字量输入（DI）接外部开关信号（如按钮、接近开关），公共端 “COM” 接 24V 负极；数字量输出（DO）通过继电器触点连接负载（如接触器、电磁阀），负载电源需独立供电，避免与 PLC 电源共线。接线时参考端子定义图，拧紧螺丝（扭矩 0.5N・m），导线截面积建议 0.5-1mm²。
- 通讯连接：用屏蔽双绞线连接 RS485 接口与 HMI，A、B 线对应连接，屏蔽层单端接地；编程口通过 USB 线连接电脑，用于程序传输。
- 程序编写与下载：
- 在电脑上安装 FX Programmer 软件，创建新项目并选择 FX-316 型号，用梯形图编写控制逻辑（如启动 / 停止联锁、定时控制、故障报警）。
- 编写完成后通过 USB 线连接 PLC 与电脑，点击 “下载” 按钮将程序传入 PLC，下载前需确认程序无语法错误，并启用 “程序加密” 功能防止篡改。
- 调试运行：
- 接通电源后，“PWR” 电源灯亮绿色，“RUN” 运行灯闪烁表示程序正常执行。若 “ERR” 灯亮红色，说明程序或硬件存在错误，需排查修复。
- 在线监控：通过编程软件的 “监控” 功能实时查看输入输出状态（如 X0 是否导通、Y0 是否输出），模拟触发条件（如强制 X0 为 ON），观察输出是否按逻辑动作。
- 参数调整：若涉及模拟量控制，通过 HMI 或编程软件修改 PID 参数、阈值设定等，确保调节精度符合需求。
- 日常维护：
- 操作人员通过 HMI 查看设备运行状态，记录故障报警信息（如过载、超温），必要时按下急停按钮中断运行。
- 每月检查 PLC 接线端子是否松动，用干布清理表面灰尘，确保散热孔通畅；每季度用编程软件备份一次程序，防止意外丢失。
- 若出现运行异常，先检查输入信号是否正常（用万用表测电压），再通过软件监控程序执行流程，定位逻辑错误或硬件故障。
四、系统介绍
艾默生 FX-316 作为小型自动化系统的控制核心，与传感器、执行器、HMI 共同构成紧凑的控制体系，适用于单机设备或简单生产线的自动化控制。
- 系统构成：
- 控制层：FX-316 PLC 接收输入信号（如按钮、传感器），执行用户程序，通过输出端子控制执行器动作，同时与 HMI 交换数据。
- 现场层：包括数字量传感器（如接近开关、限位开关）、模拟量传感器（如压力变送器）和执行器（如接触器、电磁阀、小型电机），负责信号采集与动作执行。
- 操作层：小型 HMI（人机界面）通过 RS485 连接 PLC，显示设备运行状态、设定参数（如温度、时间），支持手动操作（如启动 / 停止、参数修改）。
- 扩展层：通过扩展接口连接模拟量模块或继电器输出模块，增加系统的信号处理能力，适应控制需求的简单扩展。
- 系统优势：
- 成本低廉：相比大型 PLC，采购成本降低 50% 以上，适合预算有限的小型项目，快速实现自动化改造。
- 易于上手：梯形图编程符合电工思维习惯，调试流程简单，电工或设备维护人员经短期培训即可掌握操作。
- 结构紧凑：小巧的体积可直接安装在设备控制柜内，无需单独的 PLC 柜，节省安装空间与成本。
- 稳定可靠：平均无故障工作时间（MTBF）≥50,000 小时，能满足小型设备连续运行需求，减少停机维护次数。
该系统广泛应用于包装机械、小型机床、农业设备等领域，通过 FX-316 的逻辑控制能力，替代了传统的继电器控制回路，不仅减少了接线复杂度和故障点，还能通过程序灵活修改控制逻辑，适应不同的生产需求，是中小微企业实现 “机器换人” 的经济之选。
