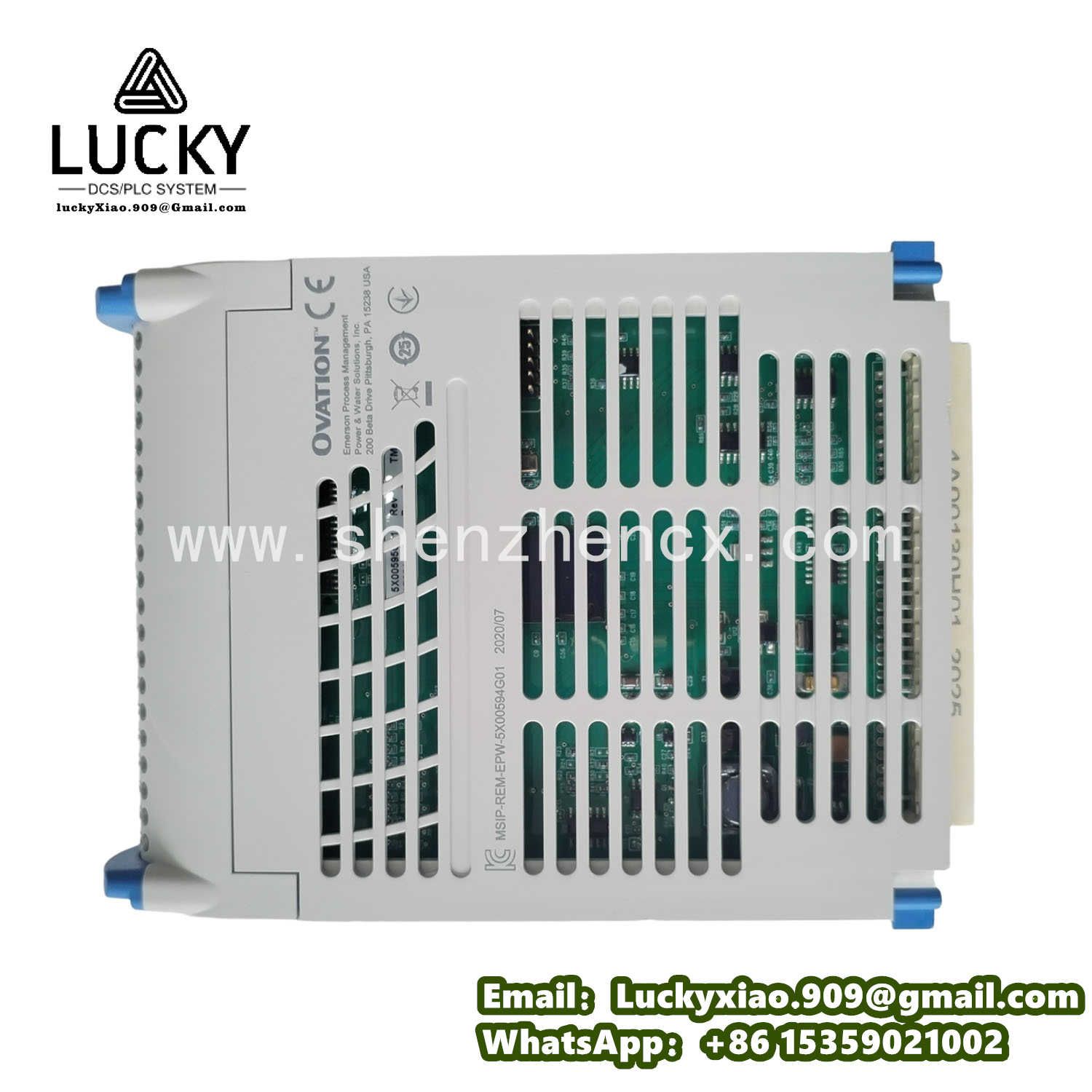

EMERSON艾默生 5X00594G01 模拟量输入模块
- 品牌：EMERSON
- 型号：5X00594G01
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
艾默生 5X00594G01 详细介绍
一、产品说明
艾默生 5X00594G01 是一款专为工业控制系统设计的模拟量输入模块，隶属于艾默生 Ovation DCS 系统，主要用于采集工业现场的各类模拟量信号（如温度、压力、流量等），并将其转换为数字信号传输至控制器，是连接现场传感器与控制系统的关键接口设备。它凭借高精度的信号采集能力和强大的抗干扰性能，广泛应用于电力、化工、冶金等大型工业场景，为生产过程的精准控制提供可靠的原始数据支撑。
在火力发电厂的汽轮机监控系统中，它可同步采集蒸汽压力、温度、转速等关键参数，为机组的稳定运行提供实时数据；化工生产的反应釜控制中，能精准接收液位变送器、压力传感器的信号，配合控制逻辑确保反应条件稳定；冶金行业的轧机控制系统里，其高稳定性可适应车间强振动环境，采集轧辊压力、钢带温度等信号，保障轧制精度。无论是需要多类型信号采集的复杂场景，还是对数据精度要求严苛的关键工序，艾默生 5X00594G01 都能以专业性能，成为模拟量信号采集的 “精准窗口”。
二、产品技术参数
- 输入通道：包含 8 路独立模拟量输入通道，支持热电偶（K、J、T、E 等类型）、热电阻（Pt100、Cu50）、4-20mA 电流信号、0-10V 电压信号等多种类型，可通过软件灵活配置每路通道信号类型。
- 精度指标：
- 热电偶测量精度 ±0.1°C（0-1000°C 范围），热电阻测量精度 ±0.05°C，确保温度信号采集的高准确性；
- 4-20mA 电流信号精度 ±0.05% FS，0-10V 电压信号精度 ±0.05% FS，线性度≤±0.05% FS，满足精密控制需求。
- 隔离性能：输入通道之间及与系统背板之间采用电气隔离设计，隔离电压≥1500VAC（1 分钟），共模抑制比（CMRR）≥120dB（50/60Hz），有效抑制接地环路和电磁干扰。
- 采样速率：单通道最高采样速率 20Hz，8 路通道全启用时总采样周期≤0.5 秒，能快速跟踪信号动态变化，保障控制系统的实时性。
- 信号处理：内置数字滤波功能（滤波时间 0.1-10 秒可调），对热电偶信号提供自动冷端补偿（精度 ±0.2°C），支持断线检测和超量程报警。
- 电源规格：由系统背板提供 DC 5V 和 DC 24V 电源，总功耗≤10W，具备过压保护功能，避免电源波动损坏模块。
- 环境适应：工作温度范围 0°C~60°C，相对湿度 5%~95%（无凝结），防护等级 IP20，适合安装在控制柜内的机架中，适应工业现场常规环境。
- 物理规格：采用 Ovation 系统标准模块尺寸，长 220mm× 宽 100mm× 高 30mm，重量约 220g，支持导轨式安装，可与其他模块紧凑组合。
三、使用方法
- 安装部署：
- 安装前确认系统机架对应插槽空闲，检查模块外观无破损，针脚无弯曲氧化，标识清晰完整。确保机架接地良好（接地电阻≤4Ω），远离大功率电机、变频器等强干扰源。
- 沿机架导轨平稳推入模块，直至与背板连接器完全咬合，用固定螺丝锁紧模块面板（扭矩 0.8N・m），确保电气连接可靠，模块之间预留至少 5mm 散热间隙。
- 接线操作：
- 参考模块端子定义图，通过专用端子排连接现场传感器：热电偶 / 热电阻信号采用双绞屏蔽线，屏蔽层单端接地（接模块接地端子）；4-20mA/0-10V 信号可采用普通铜缆，每路信号线独立布线，避免与动力电缆并行。
- 导线选用 0.5-1mm² 单股铜缆，剥线长度约 5mm，插入端子后拧紧螺丝（扭矩 0.5N・m），避免虚接或导线外露。多通道布线时按信号类型分组，捆扎整齐便于后期维护。
- 系统配置：
- 登录 Ovation 系统配置软件（如 Ovation Developer Studio），在硬件配置界面添加 “5X00594G01” 模块，分配物理地址和逻辑地址，确保与控制器通讯正常。
- 按接入的传感器类型配置每路通道参数：如 1-2 路设为 “K 型热电偶”，3-4 路设为 “Pt100 热电阻”，5-8 路设为 “4-20mA”，同时设置各通道量程范围、滤波时间和报警阈值。
- 调试校验：
- 模块上电后，通过系统诊断界面查看模块状态指示灯（“OK” 灯常亮表示正常），无报警信息则进入信号测试。
- 精度校准：对 4-20mA 通道，用标准信号发生器输入 4mA、12mA、20mA 信号，在系统监控界面查看采集值与理论值偏差是否在允许范围（≤±0.05% FS）；对热电偶通道，将探头放入恒温槽（如 100°C），对比显示值与标准温度的差异，超差时通过软件进行零点校准。
- 功能测试：模拟传感器断线（断开信号线），检查系统是否能在 1 秒内触发断线报警；测试滤波功能，在信号线上叠加高频干扰，观察采集值是否稳定（波动应≤0.1% FS）。
- 日常维护：
- 定期（每月）通过系统查看模块各通道状态和诊断信息，记录超量程、断线等报警次数，重点关注频繁报警的通道。巡检时检查端子排螺丝是否松动，导线有无过热老化。
- 每季度用标准仪器对关键通道进行精度复检，清理模块表面灰尘，确保散热良好；每年校准一次冷端补偿（可通过接入标准电阻模拟冷端温度）。
- 若出现通道故障，先检查传感器和接线（用万用表测量信号值），排除外部问题后再更换模块（支持热插拔，更换时先断电或拔出机架电源保险）。
四、系统介绍
艾默生 5X00594G01 模拟量输入模块作为 Ovation DCS 系统的重要感知部件，与现场传感器、控制器、执行器共同构成完整的过程控制系统，实现对工业生产过程的全面监测与精准控制。
- 系统构成：
- 感知层：各类传感器（如热电偶、压力变送器、流量计）采集现场物理量，将信号传输至 5X00594G01 模块。
- 采集层：5X00594G01 模块对原始信号进行滤波、放大、A/D 转换等处理，转化为标准化数字信号，通过背板总线传输至 Ovation 控制器。
- 控制层：控制器接收模块上传的数据，结合预设的控制逻辑（如 PID 调节、联锁保护）生成控制指令，驱动执行器动作。
- 监控层：操作员站通过系统网络实时显示各通道采集数据，生成趋势曲线和报警信息，支持操作人员进行参数设置和手动干预。
- 系统优势：
- 高精度采集：全链路误差控制在 ±0.1% 以内，为工艺优化和质量控制提供可靠数据支撑，在精细化工领域可使产品参数波动范围缩小 30% 以上。
- 抗干扰能力强：多重隔离和滤波设计，确保在强电磁干扰环境下信号采集稳定，数据准确率达 99.99%。
- 灵活适配：支持多类型信号接入，减少设备选型复杂度，单模块 8 路通道设计降低系统集成成本。
- 诊断全面：内置完善的自诊断功能，可实时监测传感器断线、超量程、模块故障等状态，缩短故障排查时间，提高系统可维护性。
该模块在大型工业控制系统中承担着 “数据入口” 的关键角色，通过精准、稳定的模拟量采集，为控制逻辑提供可靠输入，是保障工业生产连续、安全、高效运行的重要基础组件，尤其在对数据精度要求极高的电力、化工领域发挥着不可替代的作用。
