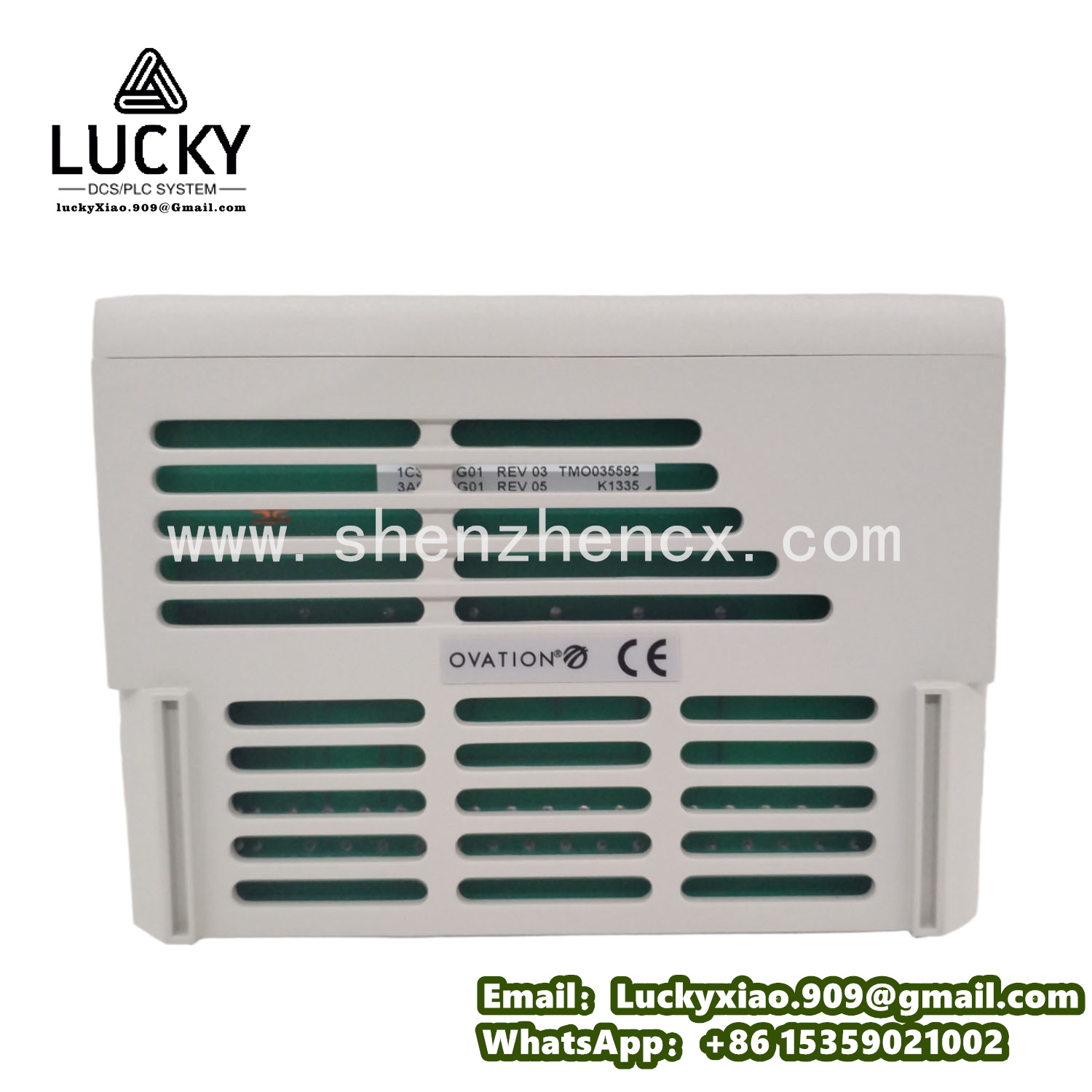

EMERSON艾默生1C31192G01 数字量输出模块
- 品牌：EMERSON
- 型号：1C31192G01
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
艾默生 1C31192G01 详细介绍
一、产品说明
艾默生 1C31192G01 是一款面向工业控制系统的数字量输出模块，隶属于艾默生 Ovation DCS 系统，主要用于将控制器的数字控制指令转换为现场执行设备的动作信号，是连接控制层与执行层的关键接口部件。它以高可靠性的继电器输出、强大的负载驱动能力和完善的故障诊断功能为核心特点，广泛应用于电力、化工、冶金等大型工业场景中，可驱动接触器、电磁阀、指示灯等设备，实现对泵、阀、电机等工业设备的启停控制。
在火力发电厂的辅机控制系统中，它能集中输出多路开关信号，控制给水泵、送风机等辅助设备的启停，配合联锁逻辑保障机组稳定运行；化工生产的反应单元中，可精准输出阀门开关指令，控制原料进料与废料排放的时序，确保化学反应按工艺要求进行；冶金轧钢生产线里，其抗振动、抗干扰特性可适应车间恶劣环境，驱动轧机辊道电机的启停与转向切换，保障钢材轧制的连续性。无论是需要高密度控制的复杂系统，还是对可靠性要求严苛的关键工序，艾默生 1C31192G01 都能以稳定性能，成为数字量控制的 “可靠执行者”。
二、产品技术参数
- 输出通道：包含 16 路独立数字量输出通道，每路通道采用继电器输出形式，触点容量为 250VAC/30VDC、8A，可直接驱动中大型负载，减少中间继电器的使用。
- 隔离性能：通道间采用机械隔离设计，每 4 路通道共享一个公共端（COM），模块与系统背板间电气隔离电压≥1500VAC（1 分钟），有效防止负载侧干扰窜入控制系统。
- 响应时间：从接收控制指令到继电器动作的响应时间≤15ms，满足大多数工业设备的快速启停需求。
- 状态反馈：每路通道具备触点状态反馈功能，可实时监测继电器是否实际动作，形成 “指令 - 动作” 闭环验证，提升控制安全性。
- 保护功能：具备过载保护和短路保护功能，当负载电流超过 10A 时，继电器触点会在 0.5 秒内自动断开，故障排除后需手动复位，避免模块损坏。
- 电源需求：工作电源由系统背板提供，为 DC 24V±10%，模块自身功耗≤10W，继电器动作时每路通道额外消耗≤1.5W（视负载而定）。
- 环境适应：工作温度范围 0°C~60°C，相对湿度 5%~95%（无凝结），防护等级 IP20，通过工业级电磁兼容测试（抗浪涌、抗脉冲群），适应强电磁干扰环境。
- 物理规格：采用 Ovation 系统标准模块尺寸，长 220mm× 宽 100mm× 高 30mm，重量约 300g，支持导轨式安装在系统机架内，与其他模块兼容组合。
- 诊断功能：具备通道级故障诊断能力，可检测继电器粘连、输出短路、过载等异常状态，通过系统总线将故障信息上传至控制器，便于快速定位问题。
三、使用方法
- 安装部署：
- 安装前确认系统机架对应插槽空闲，检查模块外观无破损，针脚无弯曲氧化，继电器触点无烧灼痕迹。确保机架接地良好（接地电阻≤4Ω），远离大功率电机、变频器等干扰源。
- 沿机架导轨平稳推入模块，直至与背板连接器完全咬合，用固定螺丝锁紧模块面板（扭矩 0.8N・m），确保电气连接可靠，模块之间预留至少 5mm 散热间隙。
- 接线操作：
- 参考模块端子定义图，通过专用端子排连接负载设备：每路输出通道的 “OUTx” 端子连接负载一端，负载另一端根据电源类型接 AC 220V 或 DC 24V，公共端 “COMx”（每 4 路共用一个）连接对应电源的另一端。
- 导线选用 1.5-2.5mm² 单股铜缆，剥线长度约 5mm，插入端子后拧紧螺丝（扭矩 0.5N・m），避免虚接或导线外露。多通道布线时按公共端分组，每组导线捆扎整齐，与输入信号电缆保持≥10cm 间距，减少干扰。
- 系统配置：
- 登录 Ovation 系统配置软件（如 Ovation Developer Studio），在硬件配置界面添加 “1C31192G01” 模块，分配物理地址和逻辑地址，设置每路通道的故障诊断参数（如短路保护阈值、粘连检测时间）。
- 关联控制逻辑：在控制程序中为每路输出通道分配开关指令变量，确保逻辑联锁关系正确（如 “泵启动” 指令需关联 “液位正常”“无故障” 等条件）。
- 调试校验：
- 模块上电后，通过系统诊断界面查看模块状态指示灯（“OK” 灯常亮表示正常），无报警信息则进入功能测试。
- 单通道测试：通过系统手动发送 “ON/OFF” 指令，用万用表测量对应 “OUTx” 与 “COMx” 之间的通断状态，同时观察状态反馈信号是否同步变化（指令 “ON” 时反馈应显示 “闭合”）。
- 负载测试：接入实际负载（如中型电磁阀），连续执行 10 次 “ON/OFF” 操作，观察负载动作是否顺畅，模块无异常发热（外壳温度≤60°C）。
- 日常维护：
- 定期（每月）通过系统查看模块通道状态和诊断信息，记录频繁动作的通道编号（继电器寿命约 10 万次，需提前规划更换）。巡检时检查端子排螺丝是否松动，导线有无过热老化。
- 每年对关键通道进行触点电阻测试：断开负载后，用毫欧表测量 “OUTx” 与 “COMx” 在闭合状态下的电阻（应≤50mΩ），超过 100mΩ 时建议更换模块。
- 若出现通道故障，先检查负载是否短路（用万用表测量负载电阻，正常应≥1kΩ），排除外部问题后再更换模块（支持热插拔，更换时先断开对应负载电源）。
四、系统介绍
艾默生 1C31192G01 数字量输出模块作为 Ovation DCS 系统的重要执行部件，与控制器、输入模块、现场设备共同构成完整的数字量控制系统，实现对工业设备的精准启停与安全联锁。
- 系统构成：
- 控制层：Ovation 控制器根据输入信号和预设逻辑生成数字量控制指令，通过背板总线传输至 1C31192G01 模块。
- 执行层：1C31192G01 模块将控制指令转换为继电器触点动作，驱动现场负载设备（如电机接触器、电磁阀、指示灯等），完成启停、切换等操作。
- 反馈层：模块通过触点状态反馈功能将实际动作状态传回控制器，形成 “指令 - 执行 - 反馈” 闭环控制；同时将故障信息上传至系统报警平台。
- 保护层：包含负载侧保险丝（每路建议串联 8A 保险丝）、浪涌抑制器（感性负载旁并联续流二极管），保护模块继电器免受冲击损坏。
- 系统优势：
- 高可靠性：继电器输出形式抗过载能力强，机械隔离设计避免负载干扰，平均无故障工作时间（MTBF）≥150,000 小时，确保关键设备稳定运行。
- 安全可控：状态反馈功能实时验证动作有效性，配合故障诊断机制，可在继电器粘连等异常时立即触发报警并切断关联设备，符合 SIL 2 安全等级要求。
- 集成高效：作为 Ovation 系统标准模块，可与输入模块（如 1C31189G03）无缝协同，减少系统组态复杂度，单模块 16 路通道设计降低机柜空间占用。
- 适应广泛：继电器触点兼容交直流负载，无需区分电源类型，可灵活对接不同规格的现场设备，降低选型难度。
该模块在大型工业控制系统中承担着 “最后执行一公里” 的关键角色，通过稳定可靠的数字量输出，将控制系统的逻辑决策转化为实际生产动作，是保障工业生产连续、安全、高效运行的重要支撑，尤其在电力、化工等流程工业领域发挥着不可替代的作用。
