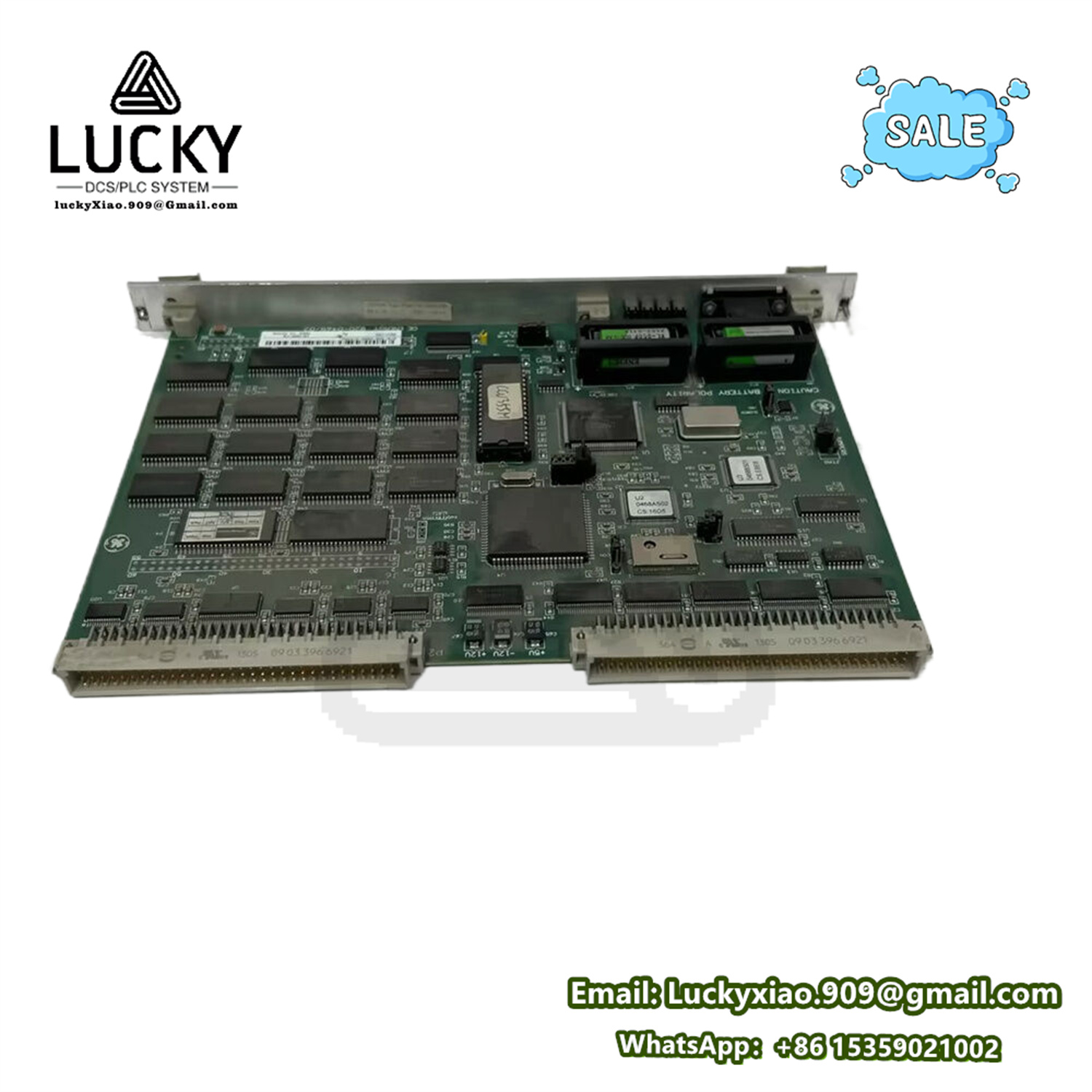

GE D20ME 526-2005-216943 16点直流漏型输入模块
- 品牌：GE
- 型号：D20ME 526-2005-216943
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
GE D20ME 526-2005-216943 16点直流漏型输入模块
产品说明
D20ME 526-2005-216943 是 GE VersaMax PLC 系列 的 16点直流漏型输入模块，采用工业级设计，支持高密度信号采集。型号解析：
- D20：VersaMax I/O 模块标识
- ME：输入类型（M = 直流，E = 漏型/Sink）
- 526-2005：硬件型号
- 216943：版本/批次号
核心定位：为工业现场提供高可靠性开关量信号采集，兼容 VersaMax 本地及分布式I/O系统。
核心参数与规格（表格汇总）
1. 电气参数
| 参数 | 规格 |
|---|---|
| 输入类型 | 24VDC 漏型输入（Sink，NPN兼容） |
| 输入点数 | 16点隔离（8点/组，共2组） |
| 额定电压 | 24VDC（工作范围 19.2-30VDC） |
| 输入电流 | 典型值 8mA/点（@24VDC） |
| ON状态电压 | ≤5VDC（逻辑“1”确认电平） |
| OFF状态电压 | ≥11VDC（逻辑“0”确认电平） |
| 响应时间 | ON→OFF：0.1ms / OFF→ON：5ms |
| 隔离方式 | 组间隔离（500VAC） / 通道-背板隔离 |
| 功耗（背板） | 80mA @5VDC（最大） |
2. 机械与环境
| 特性 | 值 |
|---|---|
| 连接方式 | 可拆卸端子排（随附 IC200ACC007） |
| 尺寸（W×H×D） | 30mm × 110mm × 70mm（单模块宽度） |
| 重量 | 150g |
| 工作温度 | -20°C ~ +60°C |
| 存储温度 | -40°C ~ +85°C |
| 防护等级 | IP20（需安装于控制柜内） |
| 耐振动 | 5-500Hz, 5g（符合 IEC 60068-2-6） |
| 认证标准 | CE, UL, cULus, RoHS |
系列与特征
隶属系列
- GE VersaMax 模块化I/O系统
- 兼容性：
- 本地机架：VersaMax CPU（如 IC200CPU001）
- 远程站：VersaMax Remote I/O（需 IC200UDR001 适配器）
- 第三方PLC：支持 Profibus-DP/Modbus RTU 网关扩展
- 兼容性：
关键特征
- 高速响应 – 5ms内捕获瞬态信号（适用于急停按钮检测）
- 宽电压兼容 – 支持 12-30VDC 传感器/接近开关直连
- LED通道指示 – 每通道独立红色LED（输入状态可视）
- 紧凑设计 – 单模块宽度（30mm），节省控制柜空间
- 无熔丝保护 – 内置电子保险，免维护设计
作用与用途
| 核心功能 | 应用场景 |
|---|---|
| 开关量采集 | 按钮、限位开关、继电器触点状态读取 |
| 安全信号检测 | 急停回路、安全门开关监控 |
| 设备状态反馈 | 电机运行/故障信号、阀门开到位传感器 |
| 现场设备集成 | 连接光电传感器、接近开关（NPN型） |
应用领域
| 行业 | 典型场景 | 配置要点 |
|---|---|---|
| 汽车制造 | 装配线工位传感器采集 | 抗电磁干扰（需屏蔽电缆） |
| 食品饮料 | 灌装机瓶盖检测 | 防护溅水（柜体需IP54） |
| 物流仓储 | 堆垛机位置限位开关 | 高频次机械触点消抖处理 |
| 钢铁冶金 | 轧机辊道速度同步检测 | 耐高温环境（柜内强制冷却） |
| 水处理 | 泵运行/故障状态监视 | 防潮防腐（端子涂覆保护剂） |
接线示意图
╭───────────╮ 传感器 ─────┤ CH1+ COM ├───── 24VDC+ 公共端 ─────┤ CH1- │ │ ... │ (每组8通道共用1个COM) 限位开关 ────┤ CH8+ COM ├───── 24VDC+ ───────────╯
接线规则：
- 漏型输入：信号源（传感器）输出端 → 连接 CHx+
- 24VDC+ → 连接 COM，通道电流流向：COM → 内部电路 → CHx+ → 传感器 → 0V
诊断与维护
| 诊断方式 | 操作指引 |
|---|---|
| LED状态判定 | 红灯常亮：输入导通 / 灭：断开或线路故障 |
| PLC报警代码 | 背板通信中断：检查模块插针氧化 |
| 常见故障 | 输入抖动 → 软件滤波时间设置（≥10ms） |
| 更换流程 | 断电 → 拔端子排 → 拆卸模块 → 安装新模块 |
兼容模块对比
| 型号 | D20ME（本型号） | D20MD（源型输入） | D20MH（高速输入） |
|---|---|---|---|
| 输入类型 | 漏型（Sink） | 源型（Source） | 双向 |
| 最高频率 | 200Hz | 200Hz | 10kHz |
| 隔离强度 | 组间500VAC | 组间500VAC | 通道间1500VAC |
| 适用传感器 | NPN/机械触点 | PNP | 编码器/高速计数器 |
⚡ 选型提示：
- 日系设备（如欧姆龙传感器）选 D20ME（漏型）
- 欧系设备（如西门子）选 D20MD（源型）
生命周期说明
- 停产状态：该模块已列入GE服役末期（EOL）名单
- 替代型号：
- 直接替换：IC200MDD846（新版本，性能兼容）
- 升级方案：VersaMax Nano PLC 集成模块 IC220MDD840
