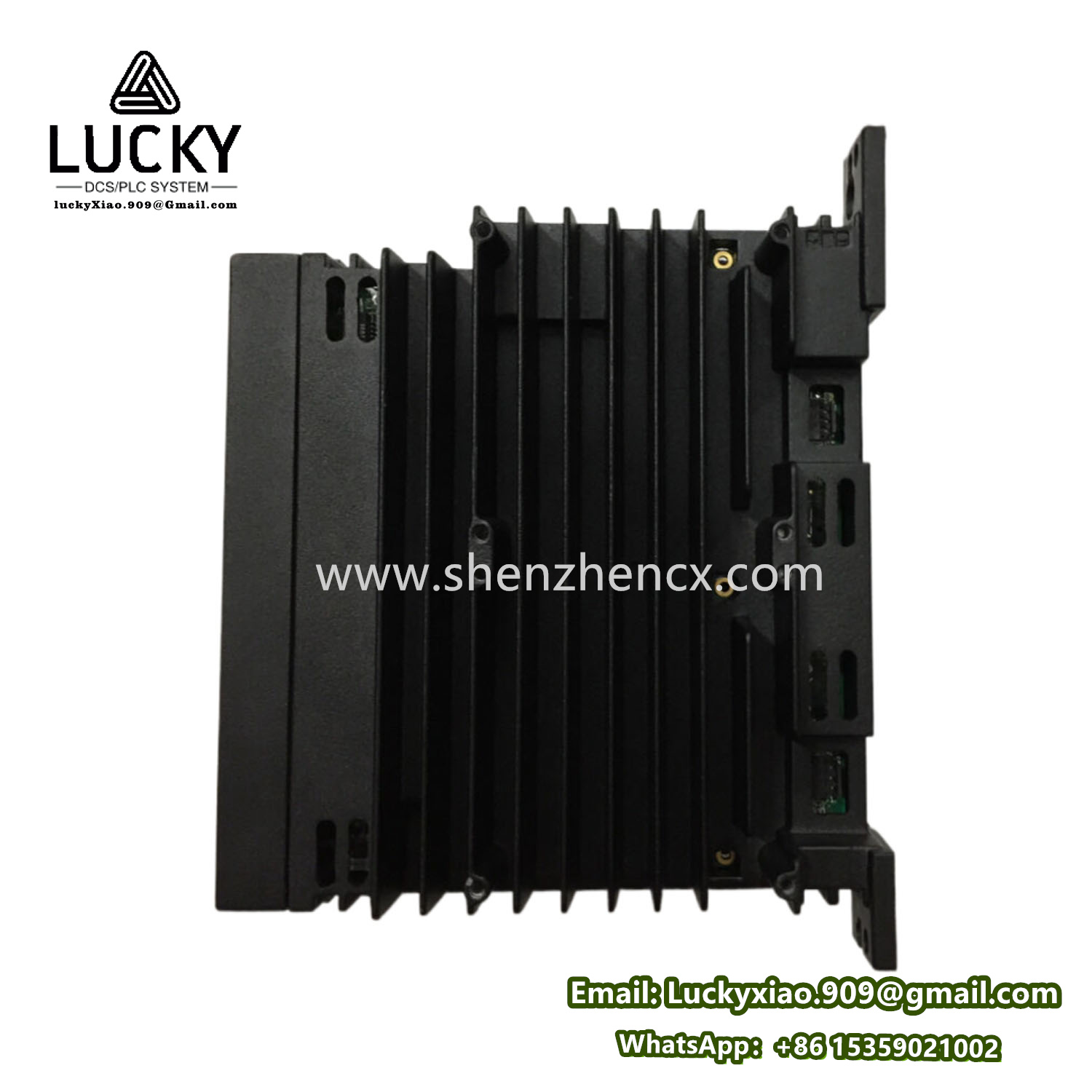

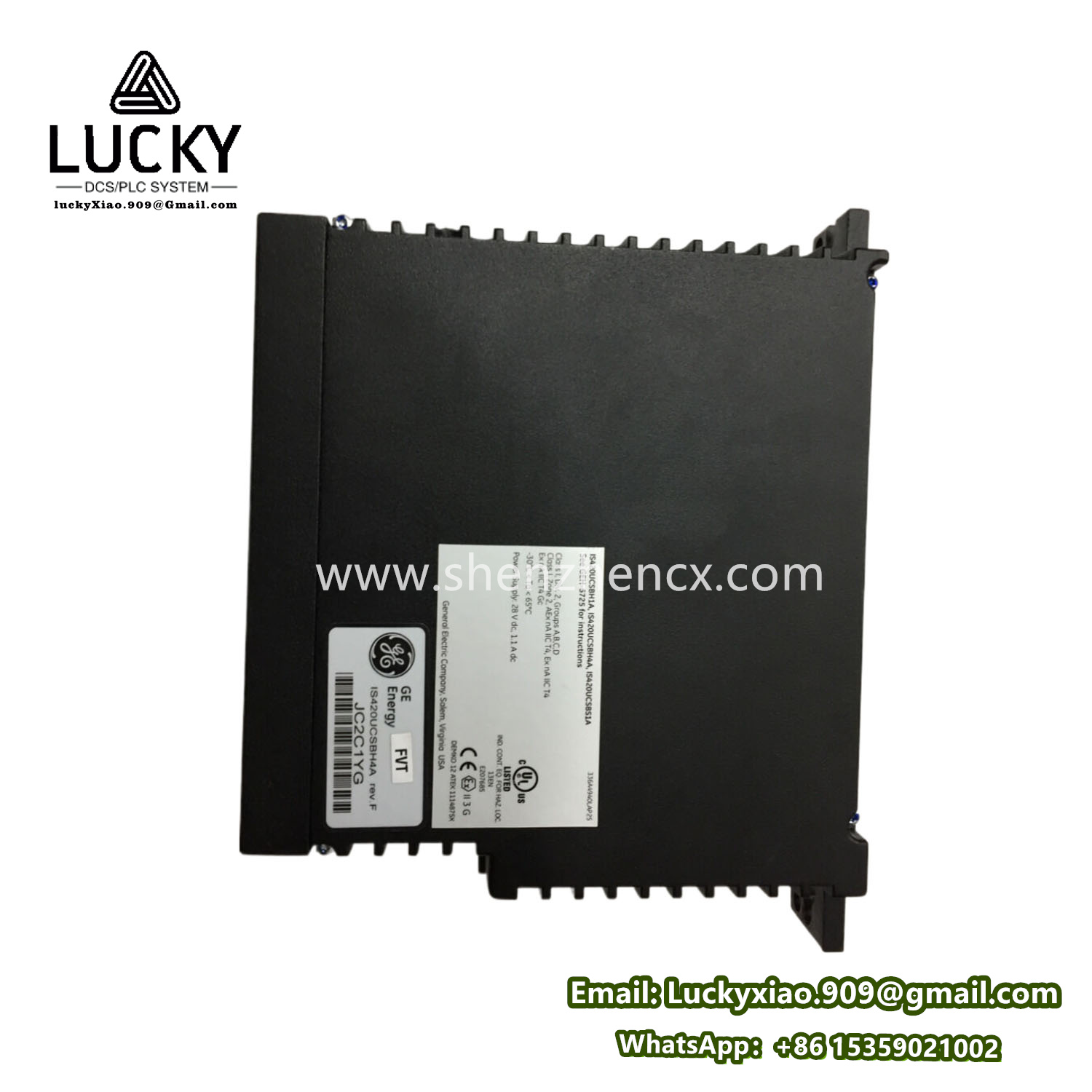

GE IS420UCSBH3A Mark VIe 燃气轮机控制系统控制处理器模块
- 品牌：GE
- 型号：IS420UCSBH3A
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
GE IS420UCSBH3A Mark VIe 燃气轮机控制系统控制处理器模块
产品说明
IS420UCSBH3A 是 GE Mark VIe 燃气轮机控制系统的 高性能控制处理器模块，采用双核 PowerPC 架构，专为关键过程控制设计。型号解析：
- IS420：Mark VIe 系列标准标识
- UCS：Universal Control System（通用控制系统）
- B：第二代硬件
- H3：增强型散热版本
- A：标准认证等级
核心定位：作为燃机控制系统的中央处理单元，执行调速、燃烧控制、顺序启停等关键逻辑，支持三重模块冗余（TMR）配置。
核心参数与规格（表格汇总）
1. 硬件参数
| 参数 | 规格 | 特性说明 |
|---|---|---|
| 处理器 | 双核 PowerPC 8548 | 主频：1.2 GHz/核心 |
| 内存 | DDR3 SDRAM：2GB | ECC 校验支持 |
| 存储 | 板载闪存：512MB | CFast卡扩展：最大32GB |
| 通讯接口 | 4× GE Ethernet (RJ45) | 支持 IEC 61850-3 / IEEE 1613 |
| 2× RS232/485 (隔离) | 波特率：115.2kbps | |
| 背板总线 | VME64x | 传输速率：320MB/s |
| 实时时钟 | 电池后备（CR2032） | 精度：±1分钟/年 |
2. 性能与环境
| 参数 | 值 | 标准/认证 |
|---|---|---|
| 扫描周期 | 10ms（基础控制回路） | 可配置至1ms高速模式 |
| I/O 处理能力 | 支持 1024点 AI/AO/DI/DO | 通过 IONet 扩展 |
| 工作温度 | -40°C ~ +70°C | 强制风冷要求（>55°C） |
| 功耗 | 28W（典型）/ 35W（峰值） | 输入电压：24VDC ±10% |
| MTBF | 285,000小时 | 符合 MIL-HDBK-217F |
| 防护等级 | IP20（需安装控制柜） | NEMA TS1/ISA 71.04-2013 |
系列与特征
隶属系列
- GE Mark VIe 控制系统家族
graph LR UCS[IS420UCSBH3A 控制器] -->|IONet| IO[IS200/IS215 I/O模块]-->|Profibus/Modbus| 现场设备UCS -->|Ethernet| HMI[操作员站]UCS -->|VME| TMR[冗余控制器]
关键特征
- 三重模块冗余（TMR）
- 支持三控制器热备切换（故障切换时间 < 50ms）
- 安全认证
- SIL 3（IEC 61508）/ AK6（ISO 13849）
- 网络安全
- 支持防火墙/VPN（符合 NERC CIP 标准）
- 动态重分配
- 运行中修改控制逻辑（需 ToolboxST™ V5.0+）
作用与用途
| 核心功能 | 应用场景 |
|---|---|
| 透平调速控制 | 实时PID调节（转速偏差<±0.25%） |
| 燃烧监测 | 火焰温度场分析（支持16路热电偶） |
| 序列控制 | 燃机自动启停（SFC接口） |
| 故障保护 | 超速/振动/熄火跳闸（响应时间<5ms） |
| 数据记录 | 1秒级历史数据存储（循环缓冲72小时） |
应用领域
| 行业 | 典型应用 | 关键配置 |
|---|---|---|
| 联合循环电站 | 9HA/7HA燃气轮机控制 | 三冗余TMR配置 |
| 海上平台 | 燃气压缩机组控制 | 防盐雾涂层（ISO 12944 C5标准） |
| 钢铁厂 | 高炉煤气余压发电（TRT） | 高温环境散热套件 |
| 化工厂 | 大型压缩机防喘振控制 | SIL3安全认证逻辑 |
系统架构配置
典型TMR架构： [控制器A: IS420UCSBH3A] [控制器B: IS420UCSBH3A] --[光纤同步]--> 表决输出 [控制器C: IS420UCSBH3A] ↓ [三重化 I/O 网络] ↓ [现场执行机构]
诊断与维护
| 状态指示 | LED颜色 | 含义 |
|---|---|---|
| RUN | 绿色恒亮 | 正常运行 |
| 绿色闪烁 | 启动初始化 | |
| STATUS | 黄色恒亮 | 备用模式 |
| 黄色闪烁 | 同步中 | |
| FAULT | 红色恒亮 | 硬件故障 |
| 红色闪烁 | 软件错误 | |
| COMM | 蓝色恒亮 | 网络通信正常 |
生命周期与兼容性
| 属性 | IS420UCSBH3A | 替代型号 |
|---|---|---|
| 硬件版本 | Rev. B（2014年发布） | IS420UCSCH3A（第三代） |
| 生命周期状态 | 量产中（截至2023年） | — |
| 停产计划 | 2028年（预计） | — |
| 兼容控制器 | IS420UCSAH1A/BH2A | 支持混合冗余 |
| 固件要求 | ToolboxST™ V4.05+ | 最低支持版本 |
工程实施要点
- 散热管理
- 要求强制风冷：≥0.8m³/min（55°C环境温度下）
- 安装间距：相邻模块 ≥25mm
- 电源设计
- 双路冗余供电：24VDC ±5%
- 瞬时浪涌耐受：40VDC/100ms
- 接地规范
- 信号地/机壳地分离
- 接地阻抗：<1Ω（符合 IEEE 1100）
- 固件升级
- 通过CFast卡加载（禁止在线升级关键控制逻辑）
