GE IS200AEADH4A 109W3660P001模拟量输入端子板
- 品牌：GE
- 型号：IS200AEADH4A 109W3660P001
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情

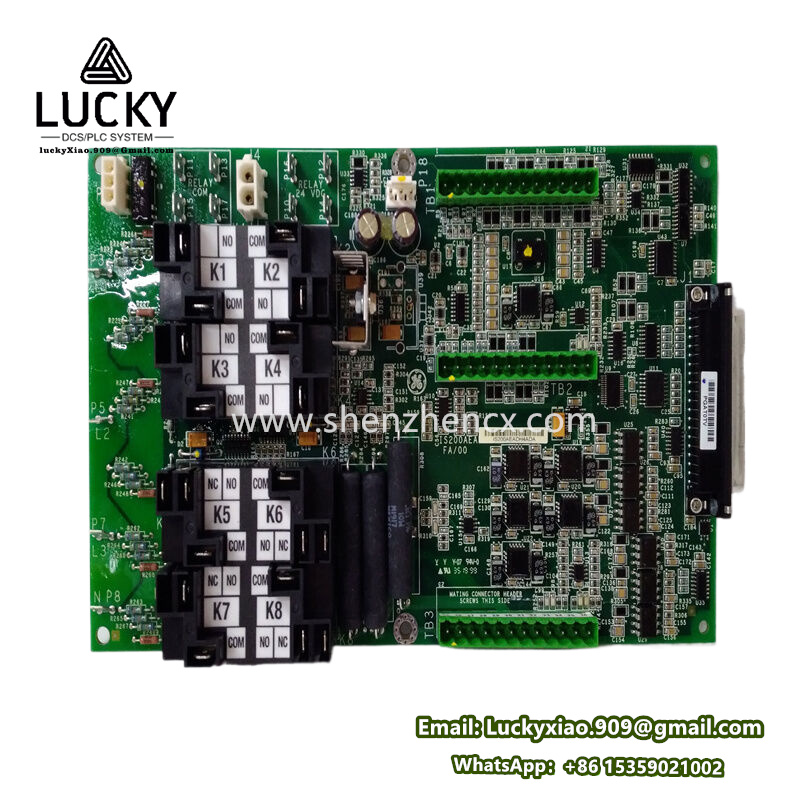

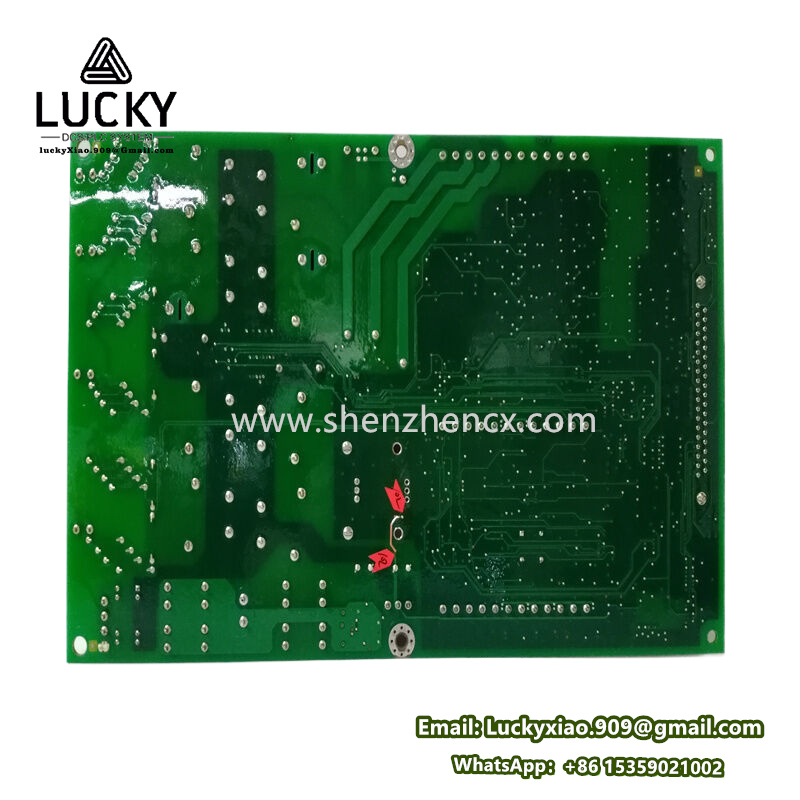

GE IS200AEADH4A 109W3660P001模拟量输入端子板
1. 产品基础信息表
| 属性 | 描述 |
|---|---|
| 型号 | IS200AEADH4A |
| 替代物料号 | 109W3660P001（替换旧版部件） |
| 所属系列 | GE Mark VI 燃气/蒸汽轮机控制系统 |
| 产品类型 | 模拟量输入端子板 (Analog Input Terminal Board) |
| 核心作用 | 采集现场传感器（温度、压力、流量等）的模拟信号，转换为数字信号供主控制器处理 |
| 关键特征 | - 高精度信号隔离（16位 ADC） - 通道级冗余配置 - 硬件自诊断功能 - DIN导轨安装 |
2. 技术参数与规格表
| 参数类别 | 规格详情 |
|---|---|
| 输入通道 | 24路差分输入 - 支持电压/电流信号：±10V, 0-20mA, 4-20mA - 可配置热电偶/RTD |
| 分辨率 | 16位（最小分辨率 0.0015% FSR） |
| 采样率 | 最高 1000 S/s（总通道） |
| 隔离强度 | 通道-通道隔离：250V AC 通道-背板隔离：1500V AC |
| 工作环境 | - 温度：-40°C 至 +70°C - 湿度：5-95% 非冷凝 |
| 电源要求 | 背板供电：+5V DC（功耗 ≤5W） |
| 通信接口 | 通过 VME 背板与控制器（如 IS215UCVEH2A）通信 |
| 认证标准 | UL 508, CE, RoHS, Class 1 Div 2 |
3. 功能与应用领域表
| 类别 | 说明 |
|---|---|
| 核心功能 | - 多通道模拟信号采集与调理 - 信号超限报警 - 实时数据传输至主CPU |
| 典型用途 | 燃气轮机系统中的： - 轴承温度监测 - 燃料压力反馈 - 排气热电偶采集 |
| 应用场景 | - 发电厂（联合循环、孤网电站） - 海上平台发电机组 - 工业驱动控制系统 |
4. 系统集成与兼容性表
| 项目 | 描述 |
|---|---|
| 配套控制器 | Mark VI 系列控制器（如 IS215UCVEH2A） |
| 机架兼容性 | VME 标准机架（插槽位置：通常位于 I/O 子架） |
| 冗余支持 | 支持双通道冗余配置，提升系统可用性 |
| 软件配置 | 需通过 ToolboxST™ 软件进行通道参数设定与校准 |
关键说明：
- 信号灵活性：通过跳线/软件配置可切换电压/电流/热电偶输入模式，适应多种传感器。
- 诊断能力：
- 实时检测断线、短路、超量程故障
- LED 状态指示灯（每通道独立）
- 安全合规：符合工业防爆标准（Class 1 Div 2），适用于危险环境。
