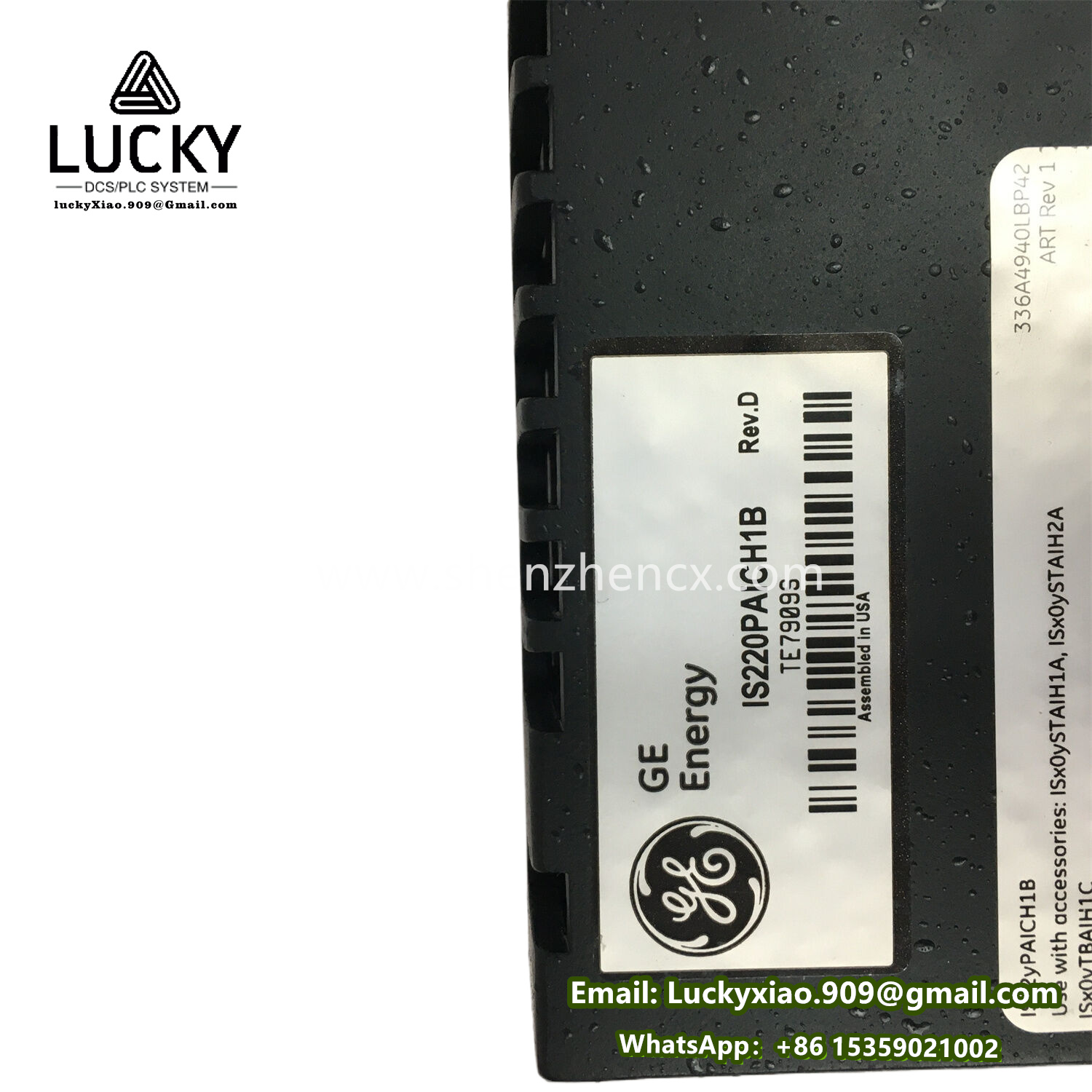

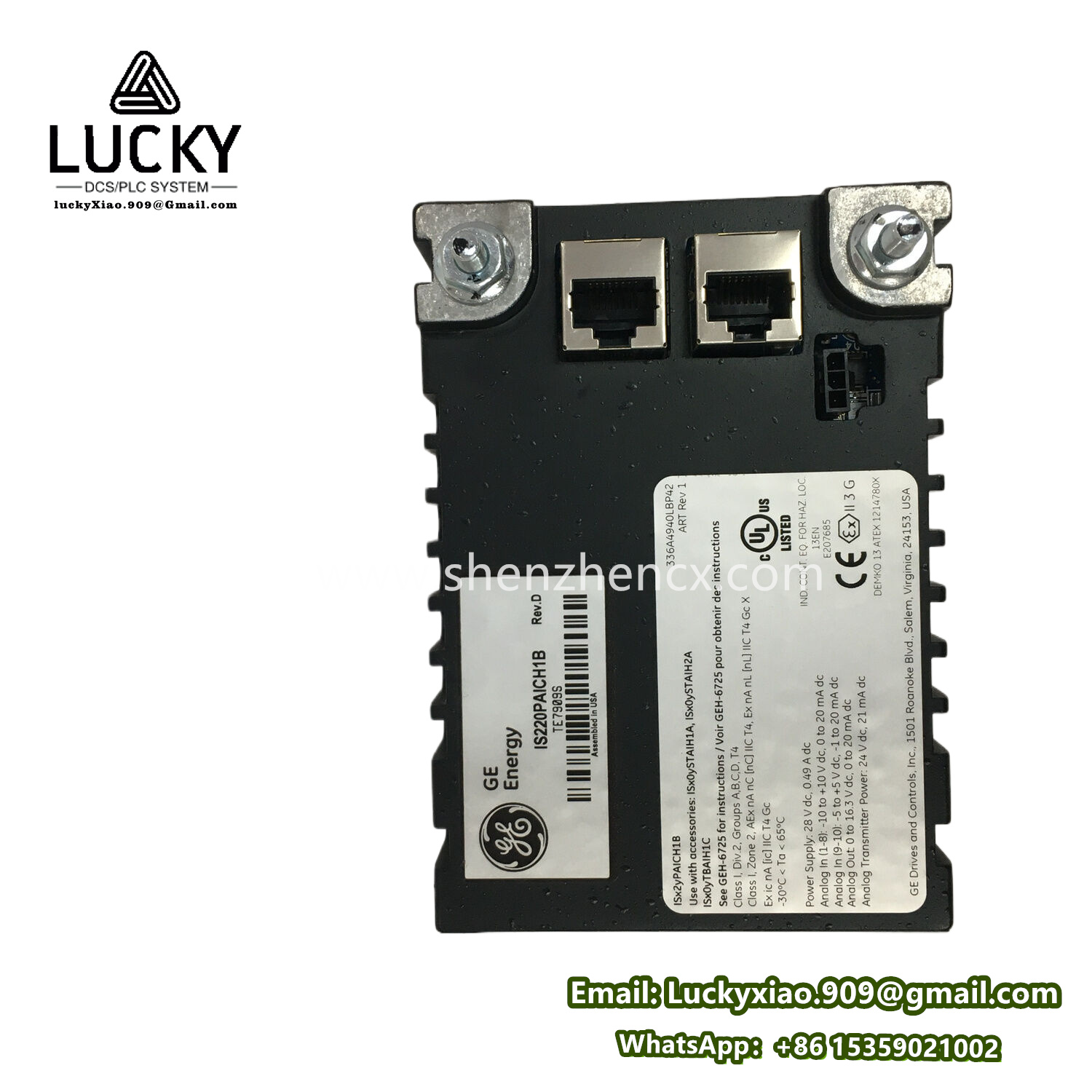

GE IS220PAICH1B Mark VIe 分布式 I/O 系统16通道热电偶输入模块
产品说明
IS220PAICH1B 是通用电气（GE） Mark VIe 分布式 I/O 系统 中的 16通道热电偶输入模块。专为高精度温度测量设计，支持 J/K/T/E/R/S/B/N 型热电偶，具备 冷端补偿（CJC） 及 通道级隔离，适用于燃气轮机排气温度监测、化工反应釜温控等严苛工况。
核心特征
- 超高精度采集
- 24位 ADC 分辨率，全量程精度 ±0.025%（含冷端补偿误差），最小分辨率 0.01°C。
- 智能传感器诊断
- 实时检测 开路/短路/超出量程，支持 NAMUR NE43 报警标准，故障通道LED红灯指示。
- 冷端补偿技术
- 每16通道共享 ±0.1°C 精度的CJC传感器，消除接线端子温差影响。
- 冗余安全设计
- 支持 TMR（三重冗余） 架构，符合 SIL2 安全等级（IEC 61508）。
- 宽温区适应
- 工作温度 -40°C 至 +85°C，抗电磁干扰 ±15 kV ESD（IEC 61000-4-2）。
作用与用途
- 核心功能：将热电偶的微伏级电压信号转换为数字量温度值，供 Mark VIe 控制器执行超温保护或闭环控制。
- 典型应用场景：
- 燃气轮机透平排气（TExH）温度监测
- 裂解炉管壁温度安全联锁
- 高温反应釜多点温度梯度控制
- 蒸汽管道金属超温报警
产品参数与规格
| 参数类别 | 规格详情 | 单位/备注 |
|---|---|---|
| 型号 | IS220PAICH1B | Mark VIe 热电偶模块 |
| 输入通道数 | 16 | 通道间隔离 250V AC |
| 热电偶类型 | J/K/T/E/R/S/B/N 型 | 自动线性化（符合IEC 60584） |
| 测量范围 | 依热电偶类型定 （例：K型：-200°C 至 +1372°C） | 可软件限幅 |
| 基本精度 | ±0.025% F.S. + ±0.1°C（CJC误差） | @ 25°C |
| 冷端补偿精度 | ±0.1°C（0°C 至 70°C环境） | 模块内置PT100传感器 |
| 采样速率 | 10 SPS/通道（全通道同步） | 可配置滤波（1-60s） |
| 输入阻抗 | >10 MΩ | 抑制共模干扰 140 dB |
| 隔离强度 | 通道-背板：1500V AC 通道-电源：3000V AC | 认证：UL 508 / IEC 61131-2 |
| 工作温度 | -40°C 至 +85°C | |
| 功耗 | 2.1 W（24 VDC ±10%） | 最大负载时 |
| 滤波选项 | 数字可调（1/2/4/8/16/32/60s） | 抑制工频噪声 |
️ 注：
- H1B 后缀：工业级（-40°C起） vs H1A（-20°C起商用级）
- 冷端补偿要求：模块需安装在温度梯度 ≤5°C 的区域
应用领域
| 行业 | 典型应用场景 | 配套传感器示例 |
|---|---|---|
| 能源电力 | 燃气轮机透平叶片温度监测 | OMEGA KQXL-12G-K 铠装热电偶 |
| 石油化工 | 催化裂化反应器温度安全联锁 | Rosemount 214C 高温热电偶 |
| 钢铁冶金 | 高炉铁水温度实时采集 | BASELINE BSRT-S-18 铂铑热电偶 |
| 制药行业 | 灭菌柜温度分布验证（Mapping） | ELLAB Tracksense Pro 无线热电偶 |
系统集成要点
- 兼容性：
- 适配 Mark VIe I/O 机架（如 IC693、IC694），需控制器软件 ToolboxST 7.04+。
- 接线规范：
- 使用 补偿导线（如 KX 型），屏蔽层单点接地，避免与动力电缆平行布线（间距 >30cm）。
- 组态配置：
- 在 ToolboxST 中设置：热电偶类型、单位（°C/°F）、断线检测阈值（默认 1mA）。
- 启用 数字滤波（推荐 8s）降低波动，启用 CJC 偏移校准（需标准温度源）。
- 冗余配置：
- SIL2 应用时，单点温度需接入 3个独立模块 实现 TMR 冗余表决（如燃气轮机超速保护）。
