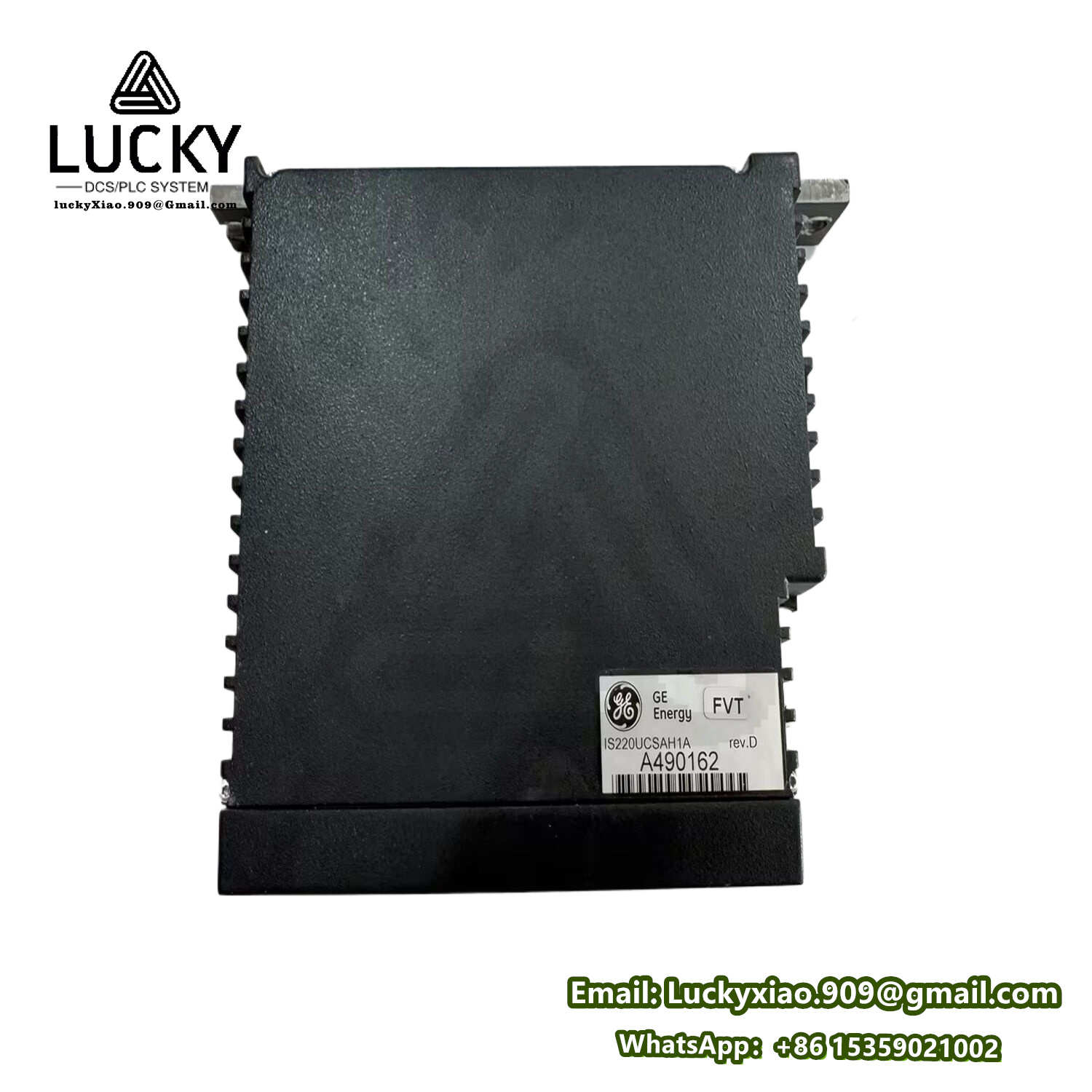

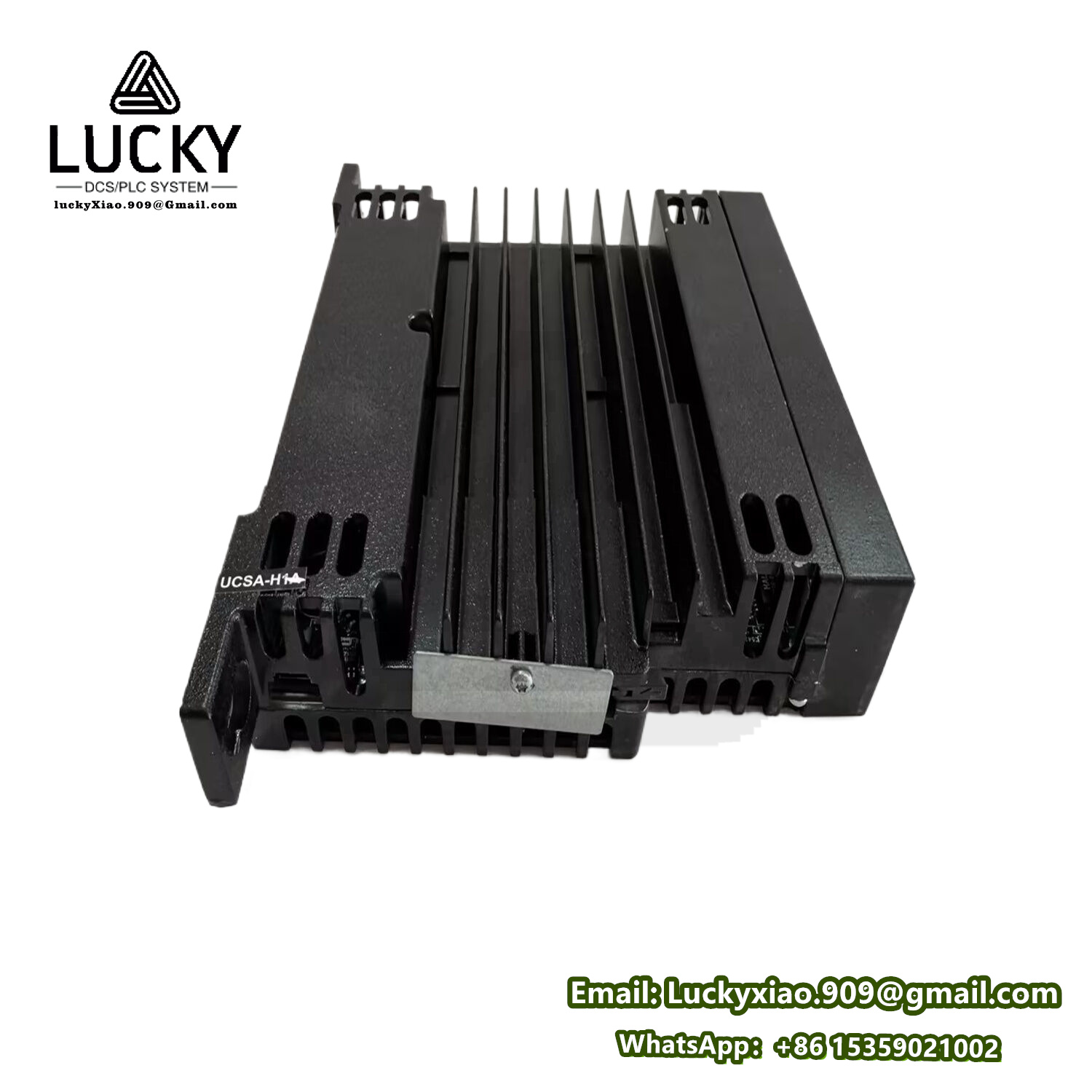

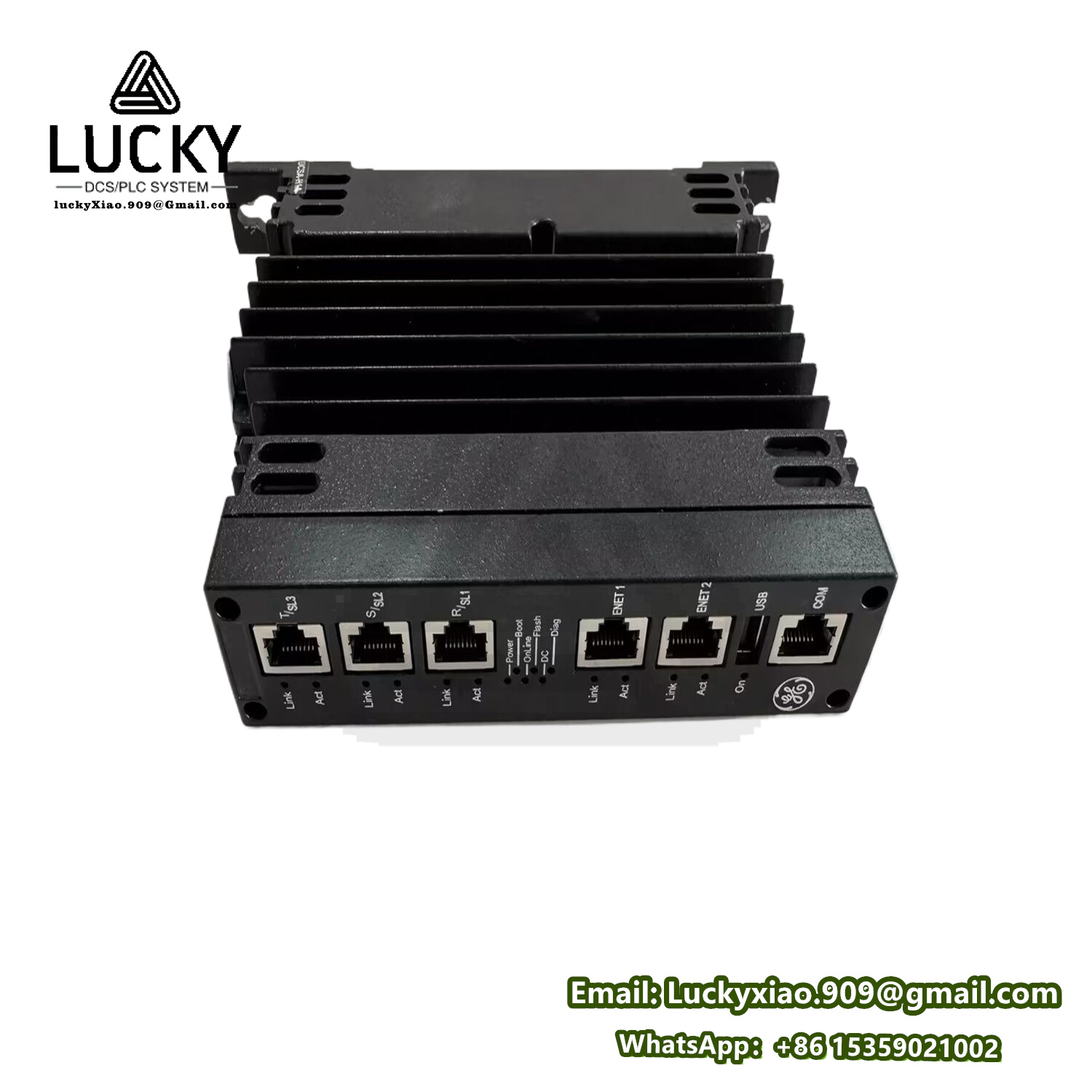

IS220UCSAH1A 通用电气（GE） Mark VIe 控制系统多功能通讯网关模块

IS220UCSAH1A 通用电气（GE） Mark VIe 控制系统多功能通讯网关模块

产品说明

IS220UCSAH1A 是通用电气（GE） Mark VIe 控制系统 的 多功能通讯网关模块，提供 Modbus TCP/RTU、OPC UA、IEC 61850 等协议转换功能，实现 Mark VIe 控制器与第三方系统（DCS/SCADA/MES）的数据集成，适用于电站并网监控、工厂级数据采集等场景。

核心特征

1. 多协议集成
   • 支持 12种工业协议（含 Profinet、EtherNet/IP），可同时运行 5个主/从站连接。
2. 安全通讯架构
   • 符合 IEC 62443 标准，内置防火墙（MAC/IP白名单）、VPN隧道（AES-256加密）。
3. 高实时性处理
   • 数据扫描周期 ≤5ms，支持 IEEE 1588 PTP 时间同步（精度 ±100ns）。
4. 冗余可靠性
   • 双千兆以太网口（支持 STP/RSTP），故障切换时间 < 10ms。
5. 边缘计算能力
   • 支持 Python 脚本运行（预装 Cython 环境），可本地执行数据预处理（如 FFT 分析）。

作用与用途

• 核心功能：将 Mark VIe 控制器的实时数据（I/O点、报警、诊断）转换为标准工业协议，打通 IT-OT 层数据壁垒。
• 典型应用：
  • 燃气轮机性能数据上传至电厂 DCS
  • 风电 SCADA 系统与风机控制器的 Modbus 交互
  • 智能工厂中 MES 系统读取设备 OEE（全局设备效率）

产品参数与规格

️ 注：

• H1A后缀：商业级温度范围（-20°C起），H1B后缀为工业级（-40°C起）
• 协议授权：Profinet、IEC 61850 需单独购买License（激活码）

应用领域

系统集成要点

• 兼容性：
  • 需 Mark VIe 控制器（如 IS200ERMGCH2A）配合，ToolboxST 版本 ≥8.0。
• 组态流程：
  1. 定义 数据映射表（控制器点表 ↔ 通讯标签）；
  2. 配置 协议通道（如 Modbus TCP 从站寄存器地址）；
  3. 启用 数据压缩（ZLIB 算法，节省带宽 60%）。
• 冗余设计：
  • 双机热备时，需配置 虚拟IP（VIP），故障切换触发 Gratuitous ARP 广播更新。
• 替代型号：
  • 经济型：IS220UCPSH1A（仅支持 Modbus RTU）
  • 高防护型：IS220UCSBH1A（IP65 外壳，防尘防水）

注意事项

1. 协议性能瓶颈：
   • 同时启用 Profinet + OPC UA 时，最大数据吞吐量降至 800 Mbps（需关闭非必要服务）。
2. 安全配置强制项：
   • 必须修改 默认密码（默认 admin/geadmin），否则触发 SEC_ERR 05 锁定。
3. 故障代码：
   • NET_ERR 17 = IP冲突
     PROT_ERR 33 = 协议帧校验失败
     MEM_ERR 41 = 标签内存溢出。
4. 生命周期：
   • GE 官方停产年份：2023年（备件供应至 2033年），建议迁移至 IS220UCSCH1A（支持 5G）。

 维护建议：

• 日志管理：启用 Syslog 转发至中央服务器（建议级别 ≥WARNING）；
• 性能监控：定期检查 CPU 负载（阈值 70%）及 RAM 使用率（阈值 80%）。
