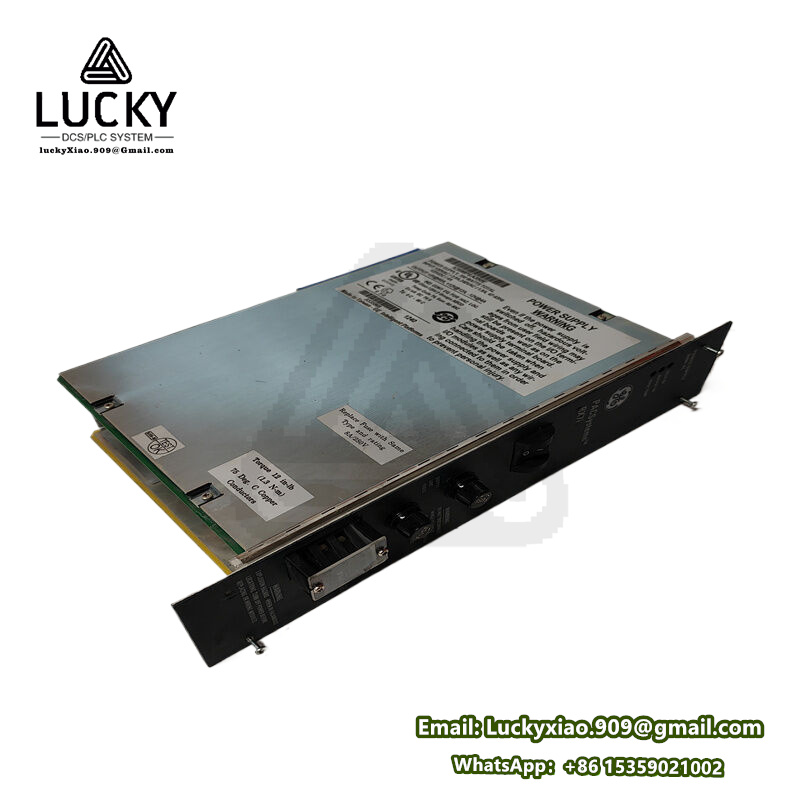

GE IC698PSA100E PACSystems RX3i单槽位电源模块

GE IC698PSA100E PACSystems RX3i单槽位电源模块

产品说明

IC698PSA100E 是通用电气 PACSystems RX3i 平台的 单槽位电源模块，提供 100W 输出功率（额定24VDC），输入支持 85-264VAC/120-375VDC宽压，具备 过流/过压/短路保护 及 电源状态监控，专为工业控制柜设计，可直接安装在 RX3i背板（如IC698CHS017）左侧电源槽位。

核心特征

1. 高效电源转换
   • >88%转换效率（满载），低纹波噪声（<150mVpp），满足精密I/O模块供电需求。
2. 多级保护机制
   • 输入侧：浪涌抑制（6kV/3kA） + 过压关断（>300VAC持续2s）
   • 输出侧：恒流限功率（110%负载降额） + 短路自恢复。
3. 智能监控接口
   • 通过 %S系统状态字 实时反馈：电压波动（%S0013）、温度告警（%S0021）、负载率（%AQ模拟量）。
4. 紧凑散热设计
   • 无风扇自然冷却，-40°C~+70°C 宽温运行（JH后缀型号支持-40°C起）。

作用与用途

• 核心功能：为 RX3i背板及模块 提供 隔离直流电源，支持CPU、I/O、通讯模块运行。
• 典型场景：
  • 为 高密度数字量模块（如IC694MDL940）供电
  • 冗余系统 N+1备份电源（配合IC698PSD350）
  • 移动设备控制柜（振动环境）

产品参数与规格

⚠️ 注：

• 冗余限制：PSA100E 不支持并联均流，冗余系统需选 PSD系列（如IC698PSD350）
• 散热要求：垂直安装+顶部预留 ≥50mm 散热空间，满载时外壳温升 ≤40°C

应用领域

系统集成要点

• 背板兼容性：
  • 仅适配 RX3i系列背板（IC698CHSxxx），禁止插入90-30背板（IC693CHSxxx）。
• 容量计算公式：

  所需电源功率 = ∑（模块5V电流×5V） + ∑（模块24V电流×24V） × 1.2（裕量）
  示例：CPU(1.5A@5V) + 8个I/O模块(0.3A@5V) = (1.5+8×0.3)×5 + 0 = 19.5W → 选100W电源

• 替代型号：
  • 冗余型号：IC698PSD350（350W 冗余电源）
  • 高功率型号：IC698PSA300（300W 单电源）

注意事项

1. 降额曲线：
   • 环境温度 >50°C 时，每升高1°C功率降额 3%（70°C时最大输出 70W）。
2. 接地规范：
   • PE保护地线 必须使用 ≥2.5mm²黄绿线，接地电阻 <0.1Ω。
3. 故障代码：
   • %S0013=1：输入欠压
     %S0021=1：过温告警
     %S0025=1：输出短路。
4. 生命周期：
   • GE 官方停产年份：2018年（备件供应至 2028年），替代型号 IC698PSA300。

维护建议：

• 电容寿命：电解电容寿命 8-10年（105℃环境），建议每5年检测 电容ESR值；
• 清洁保养：每2年用 无水乙醇 清洁端子氧化层，禁用压缩空气吹扫。

接线示意图

   L1/N ────┬──── 输入端(L)
    L2/N  ───┼──── 输入端(N)   // 单相220VAC接法
    PE  ────┴──── 保护地

   +24VDC  ──▶ 背板电源总线
   COM    ──▶ 参考地
