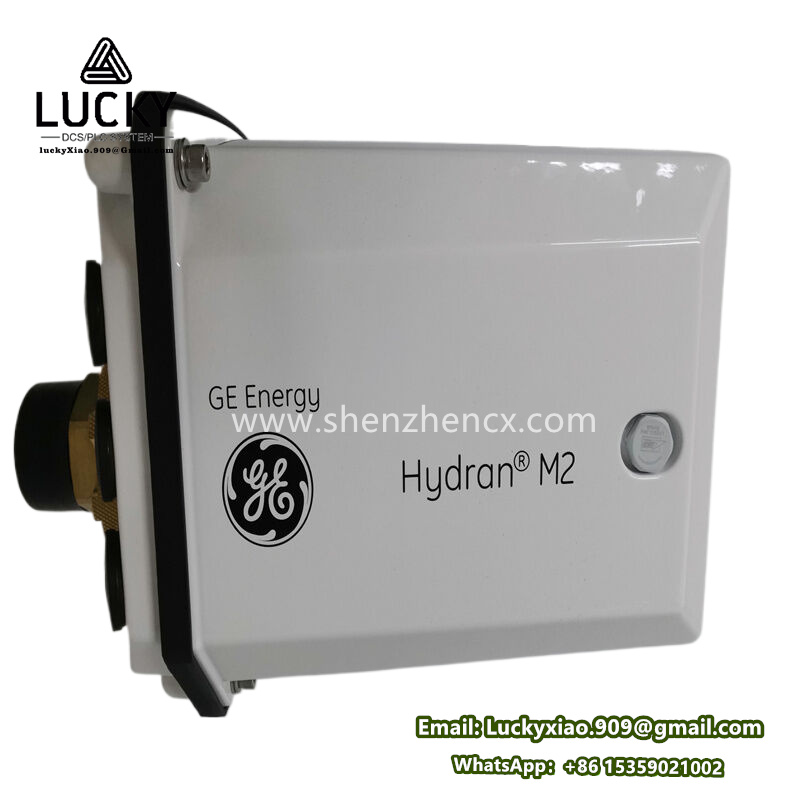

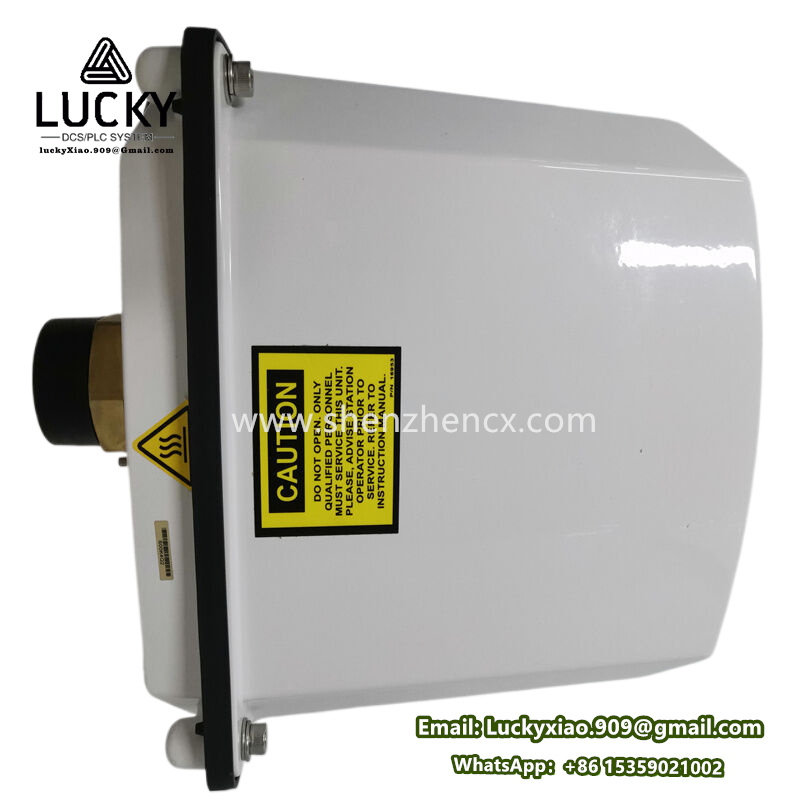

GE HYDRAN M2 在线油中气体监测装置
- 品牌：GE
- 型号：HYDRAN M2
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
GE HYDRAN M2 产品介绍
产品说明
GE HYDRAN M2 是一款专为变压器等充油电气设备设计的在线油中气体监测装置，主要用于实时检测设备绝缘油中溶解的故障气体（如氢气、甲烷、乙烷等），从而早期发现设备内部的潜在故障，如局部放电、过热等，为设备的安全稳定运行提供预警。
该装置采用高精度传感器和先进的检测技术，响应速度快，测量精度高，能在恶劣的工业环境中可靠工作。其结构设计紧凑，安装方式灵活，可直接安装在变压器本体上，无需复杂的布线，便于集成到现有设备监测系统中。
产品技术参数
- 监测气体：可检测氢气（H₂）、甲烷（CH₄）、乙烷（C₂H₆）、乙烯（C₂H₄）、乙炔（C₂H₂）等多种故障特征气体。
- 测量范围：氢气 0 - 1000 μL/L，烃类气体 0 - 5000 μL/L（具体范围因气体类型略有差异）。
- 精度：±5% 测量值（氢气），±10% 测量值（烃类气体），确保检测数据的准确性。
- 工作环境：温度 - 30℃至 + 70℃，相对湿度 0 - 95%（无冷凝），适应户外及变电站等复杂环境。
- 电源：24V DC，功耗≤10W，能耗低，适合长期在线监测。
- 通信接口：支持 RS485（Modbus RTU），可与后台监控系统无缝对接，实现数据远程传输。
使用方法
- 安装：选择变压器油箱合适位置（通常为便于取样和布线处），通过专用接口将装置固定，确保密封良好，防止漏油。连接电源线路和通信线路，注意接线牢固、绝缘可靠。
- 启动与校准：接通电源后，装置自动进入初始化状态，约 10 分钟后完成启动。首次使用或定期（建议每年）需进行校准，通过标准气体通入装置，按照说明书步骤完成校准参数设置。
- 日常监测：装置启动后自动实时监测气体浓度，数据可通过本地显示屏查看，也可传输至后台系统。当气体浓度超过预设阈值时，装置会发出声光报警，需及时排查设备状态。
- 维护：定期（每 6 个月）检查装置连接是否松动、显示屏是否正常，清理表面灰尘。每年更换一次过滤元件，确保气体检测的准确性。
系统介绍
在变压器状态监测系统中，HYDRAN M2 作为核心监测单元，与数据采集终端、后台分析系统共同构成完整的监测体系。
HYDRAN M2 实时采集变压器油中气体浓度数据，通过通信接口将数据传输至数据采集终端，终端对数据进行初步处理后发送至后台分析系统。系统利用内置算法对气体浓度变化趋势进行分析，结合设备历史数据，判断设备是否存在潜在故障，并生成诊断报告。工作人员可通过后台系统远程查看设备状态，及时采取维护措施，避免故障扩大，提高变压器运行的安全性和可靠性。该系统广泛应用于电力系统变电站、工业企业变配电所等场景。
同系列相关型号推荐
- HYDRAN M2 SF6：专为 SF6 气体绝缘设备设计，可监测 SF6 分解产物（如 SO₂、H₂S 等），适用于 GIS、SF6 断路器等设备。
- HYDRAN M3：在 M2 基础上增加了水分监测功能，同时提升了气体检测精度和响应速度，适合对监测要求更高的大型变压器。
- HYDRAN 201i：具备智能诊断功能，可自动识别故障类型（过热、放电等），并提供故障定位建议，简化运维流程。
