GE VMIVME-7750 高性能嵌入式控制主板
- 品牌：GE
- 型号：VMIVME-7750
- 发货时间：3-5天
- 质保：365天
- 联系人：肖小姐
- 电话：15359021002（VX同号）
- WhatsApp：+86 15359021002
- Skype：+86 15359021002
- 邮箱：luckyxiao.909@gmail.com
- 外贸官网：www.shenzhencx.com
-
产品详情
GE VMIVME-7750 产品介绍
产品说明

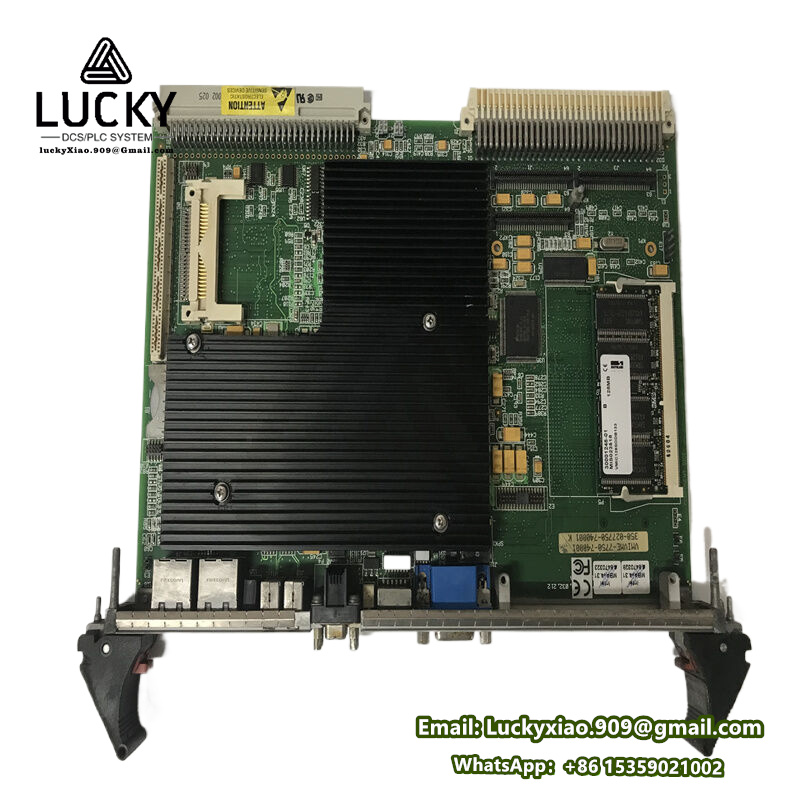

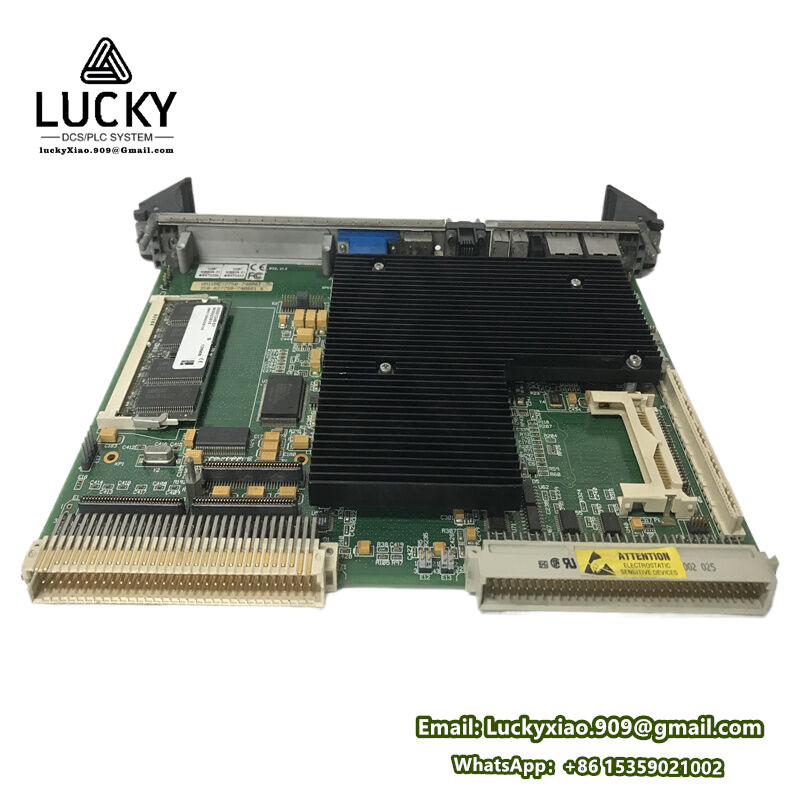

GE VMIVME-7750 是一款基于 VME 总线技术的高性能嵌入式控制主板，属于 GE VMIVME 系列中的中高端产品，广泛应用于航空航天地面控制、国防装备系统、能源生产监控等对图形处理能力和实时控制要求较高的领域。
该产品以强大的运算性能和图形处理能力为核心优势，不仅能承担复杂的逻辑运算、数据处理和任务调度工作，还可实现高质量的图形显示与交互功能，满足工业场景中本地人机交互的需求。其采用加固型设计，兼容 VME 总线标准，能与同系列的 I/O 模块、通信模块等无缝协同，构建集控制、显示、通信于一体的综合控制系统。同时，工业级元器件的选用使其能在宽温、振动、冲击等恶劣环境下保持稳定运行。
产品技术参数
- 处理器：搭载高性能 PowerPC 处理器，主频提升至 667MHz，支持多任务实时操作系统，运算处理能力较基础型号显著增强。
- 内存配置：标配 256MB SDRAM，最大可扩展至 1GB，为复杂程序运行和数据缓存提供充足空间；配备 16MB Flash 内存，用于存储系统程序和关键配置信息，断电不丢失。
- 图形处理：集成专用图形加速芯片，支持 VGA 和 DVI-I 显示接口，最大分辨率可达 1280×1024，能流畅输出复杂图形界面和实时数据图表。
- 接口资源：包含 4 个 RS-232/422/485 可编程串行接口、2 个 10/100Mbps 以太网接口、1 个 32 位 / 66MHz VMEbus 接口，支持高速数据传输；提供 2 个 PCI 扩展槽，可灵活扩展功能模块。
- 工作环境：工作温度范围 - 40℃至 + 70℃，抗振动符合 MIL-STD-810F 标准，抗冲击符合 MIL-STD-883H 标准，适应极端工业环境。
- 电源要求：输入电压 + 5V DC、+12V DC、-12V DC，功耗≤40W，兼容工业通用直流供电系统。
- 外形尺寸：符合 VME 标准板卡规格，长 233.35mm× 宽 160mm，可直接安装于标准 VME 机箱。
使用方法
- 安装固定：安装前确保 VME 机箱断电，将板卡沿机箱导轨平稳插入对应插槽，保证与背板接口紧密咬合，旋紧前端固定螺丝，防止因振动导致接触不良。
- 外设连接：通过板卡接口连接外部设备，如显示器接入 VGA 或 DVI-I 接口，调试设备连接串行接口，网络设备接入以太网接口，其他 VME 模块通过 VMEbus 接口互联。接线时需核对接口定义，避免正负极接反。
- 系统配置：使用专用配置工具或通过 BIOS 界面，设置处理器参数、内存分配、显示分辨率、接口通信协议等。如需运行定制控制程序，通过编程软件将程序下载至 Flash 内存，并配置启动路径。
- 运行与维护：接通电源后，板卡自动启动，通过指示灯判断状态（电源灯常亮、运行灯闪烁表示正常）。日常需定期检查板卡固定情况和接口连接，清理表面灰尘；在极端环境下，定期监测运行温度，确保不超过额定范围。若出现图形显示异常，可检查显示接口连接或重新配置显示参数。
系统介绍
在工业控制与监控系统中，GE VMIVME-7750 作为核心控制与显示单元，与 VME 总线扩展的 I/O 模块（如模拟量采集模块、数字量控制模块）、通信模块（如光纤传输模块、无线通信模块）及现场传感器、执行器共同构成完整系统。
工作时，I/O 模块采集现场的温度、压力、设备状态等信号，经 VMEbus 传输至 VMIVME-7750，板卡对数据进行分析运算，结合预设逻辑生成控制指令，再通过 VMEbus 发送至执行器模块，实现对现场设备的精准控制。同时，板卡将实时数据、设备状态等信息通过图形界面在显示器上直观呈现，操作人员可通过外接键盘、鼠标进行参数调整和指令下发。以太网接口则实现与上位机系统的通信，支持远程监控与数据共享，广泛应用于航空航天测试平台、智能工厂中央控制室、国防装备操控系统等场景。
同系列相关型号推荐
- GE VMIVME-7700：基础款图形控制板卡，处理器主频 533MHz，图形分辨率支持 1024×768，适合对图形性能要求适中的场景，成本更具优势。
- GE VMIVME-7760：在 VMIVME-7750 基础上升级处理器至 800MHz，增加 HDMI 显示接口，支持 4K 分辨率输出，适合需要高清图形显示的高端控制场景。
- GE VMIVME-6150：侧重高速数据处理，无专用图形芯片，配备 4 个以太网接口，适合大型分布式数据采集与控制，无需本地图形交互的场景。
- GE VMIVME-9470：具备双处理器冗余设计，集成 VMIVME-7750 的图形功能，支持热插拔，大幅提升系统容错能力，适合核电、航空等关键领域。
- GE VMIVME-5580：专注于高精度信号采集，搭配图形显示功能，集成 16 路高速 A/D 转换通道，适合需要实时数据采集与图形化分析的测试系统。
- GE VMIVME-4350：入门级带图形功能的控制板卡，处理器主频 333MHz，内存最大 512MB，适合小型设备的本地控制与简单图形显示。
